Мы не будем приводить примеры выдачи этих утилит, так как они достаточно объёмны, а для ibdiagnetещё и состоят из нескольких файлов. Мы упоминаем эти утилиты, чтобы иметь представление, какие средства можно использовать при диагностике проблем с сетью InfiniBand.

Утилиты, которые посылают информацию в сеть, имеют ключи для выбора адаптера и порта, с которым следует работать (напомним, что в разных подсетях один и тот же LID может относиться к разным устройствам). Ключ -Cпредназначен для указания адаптера (например, mlx4_0в примерах выше), а ключ -Pпозволяет указать номер порта заданного адаптера (порты нумеруются, начиная с 1).

В каждый узел – управляющий, вычислительный или служебный – могут быть установлены локальные жёсткие диски. Наряду с этим возможно подключение внешних дисковых подсистем, доступ к которым будет производиться со всех узлов одновременно.

Локальные жёсткие диски могут использоваться для загрузки операционной системы, как виртуальная память (область подкачки) и для хранения временных данных. Конечно, вычислительные узлы могут и не иметь локальных дисков, если загрузка операционной системы на них организована через сеть, хотя даже в этом случае локальный диск полезен для области подкачки и хранения временных данных. На управляющем узле локальные жёсткие диски обычно устанавливаются, а сетевая загрузка при этом не предусматривается.

На внешних системах хранения данных (далее – СХД) обычно располагаются программные пакеты и утилиты, запуск которых требуется на всех узлах, а также домашние каталоги пользователей, временные хранилища общего доступа (для хранения временных данных расчётов) и прочие данные, которые должны быть доступны со всех узлов. Внешние СХД обычно различаются по внутреннему устройству и по способу доступа, от чего зависит уровень надёжности хранения данных и скорость доступа к ним. Внутреннее устройство СХД мы разбирать здесь не будем, упомянем лишь различные способы доступа.

По способу доступа СХД разделяются как минимум на три типа:

• непосредственно подключённая СХД – Direct Attached Storage или DAS;

• СХД с доступом по локальной сети или сетевое хранилище данных – Network Attached Storage, или NAS;

• СХД, подключённая через выделенную сеть хранения данных – Storage Area Network или SAN(см. рис. 3).

Непосредственно подключённая СХД подключается либо к выделенному узлу хранения данных, либо к управляющему узлу. Такая СХД всегда видна в операционной системе узла, к которому она подключена, как локально подключённое дисковое устройство (физическое подключение – по SATA, SAS, Fibre Channel).

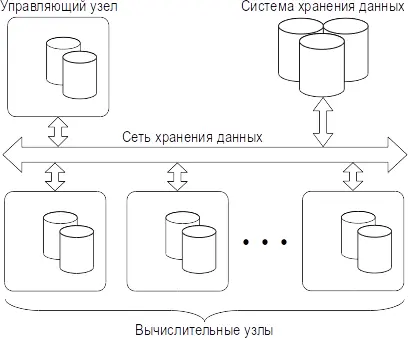

Рис. 3: сеть хранения данных (SAN)

Для обеспечения отказоустойчивости и повышения скорости работы в системах хранения нередко используют технологию RAID (redundant array of independent disks – избыточный массив независимых дисков). В рамках RAID несколько дисков равного объёма объединяются в один логический диск. Объединение происходит на уровне блоков (которые могут не совпадать с физическими блоками дисков). Один логический блок может отображаться на один или несколько дисковых блоков.

Есть несколько «уровней», которые приняты как стандарт de-facto для RAID:

RAID-0 – логические блоки однозначно соответствуют блокам дисков, при этом они чередуются: блок0 = блок0 первого диска, блок1 = блок1 второго диска и т. д.;

RAID-1 – зеркальный массив, логический блок N соответствует логическим блокам N всех дисков, они должны иметь одинаковое содержимое;

RAID-2 – массив с избыточностью по коду Хэмминга;

RAID-3 и -4 – дисковые массивы с чередованием и выделенным диском контрольной суммы;

RAID-5 – дисковый массив с чередованием и невыделенным диском контрольной суммы;

RAID-6 – дисковый массив с чередованием, использующий две контрольные суммы, вычисляемые двумя независимыми способами.

Уровень 0 обеспечивает наибольшую скорость последовательной записи – блоки пишутся параллельно на разные диски, но не обеспечивает отказоустойчивости; уровень 1 – наибольшую отказоустойчивость, так как выход из строя N-1 диска не приводит к потере данных.

Уровни 2, 3 и 4 в реальности не используются, так как уровень 5 даёт лучшую скорость и надёжность при той же степени избыточности. В этих уровнях блоки дисков объединяются в полосы, или страйпы(англ. stripe).
