Связь (link) в сети InfiniBand состоит из нескольких линий (lanes), работающих параллельно. Каждая линия работает как последовательный двунаправленный канал связи. Чаще всего используются связи 4x (четыре линии, работающие параллельно). Связи 12x используются для связи отдельных элементов, чаще всего микросхем коммутаторов, внутри одного большого коммутатора. Скорость передачи данных по линии зависит от поколения стандарта InfiniBand. Для передачи данных могут использоваться соединения на печатной плате, медные провода (для небольших расстояний) и оптические кабели, часто продающиеся уже с трансмиттерами. Сведения о скоростях передачи данных приведены в таблице 2.

В материалах по сетям InfiniBand обычно указывается «сырая скорость» (raw speed) передачи данных, т. е. та скорость, с которой данные передаются физически по среде передачи. При этом данные пользователя перед передачей кодируются для восстановления при возможных ошибках на линии. Для поколений SDR-QDR 8 бит пользовательских данных превращаются в 10 бит, которые надо передать, для поколений FDR-EDR используется кодирование 64/66. Поэтому доступная для передачи данных пользователя пропускная способность будет ниже, чем указанная в спецификации.

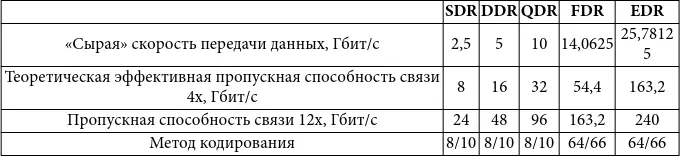

Таблица 2: производительность сетей InfiniBand

В каждое устройство, подключённое к сети InfiniBand (узел кластера, который в материалах по InfiniBand часто называют процессорным узлом, Processor Node, сервер системы хранения и т. п.), устанавливается адаптер канала хоста InfiniBand ( HCA, Host Channel Adapter). Стандарт предусматривает упрощённый вариант HCA, называемый TCA (Target Channel Adapter), который предполагалось использовать для подключения систем хранения данных, но этот вид адаптеров не получил распространения.

Адаптер может иметь несколько портов(ports) для подключения к сети. Сеть InfiniBand (ещё говорят про фабрикуInfiniBand, InfiniBand Fabric) состоит из адаптеров, которые соединяются при помощи коммутаторов (switches) и маршрутизаторов (routers). Коммутаторы и маршрутизаторы всегда имеют более одного порта. На каждом коммутаторе выделяется виртуальный порт 0, через который коммутатором можно управлять.

Порты, на которые могут быть направлены пакеты, называются оконечными (endports). Набор адаптеров, соединённых при помощи коммутаторов, составляет подсеть (subnet). Подсети имеют ограничение на количество устройств, которое в ней может содержаться, – не более 215 + 214 – 1 = 49 151 оконечных портов и коммутаторов. Подсети соединяются при помощи маршрутизаторов, позволяя создавать фабрики InfiniBand практически неограниченных размеров.

Компоненты сети InfiniBand имеют идентификаторы, которые называются GUID (Globally Unique ID, глобально уникальный идентификатор), длиной в 64 бита. В зависимости от типа устройства, таких идентификаторов может быть несколько. GUID назначаются производителем устройства, хотя могут иметься средства для их изменения. Каждый адаптер имеет NodeGUID и по одному PortGUID на каждый порт адаптера. Один из PortGUID может совпадать с NodeGUID адаптера. Коммутатор также имеет NodeGUID и PortGUID, однако все PortGUID должны быть одинаковыми для всех портов коммутатора.

Также есть идентификатор, называемый SystemImage GUID. Его назначение – дать возможность определить, какие компоненты составляют единую систему (находятся под управлением одной программы). Для многопортовых коммутаторов, например, этот параметр одинаков для всех элементарных коммутаторов, составляющих один большой составной коммутатор. Для адаптеров, установленных в один сервер, этот параметр будет различаться, так как каждый адаптер имеет независимую управляющую программу (то, что по-английски называется firmware). SystemImage GUID может быть равен NodeGUID одного из компонентов, составляющих единую систему, или быть нулевым, если компонент не входит ни в какую систему (или производитель не хочет дать возможность определения компонентов своей системы).

GUID используются для идентификации компонентов сети InfiniBand, то есть для того, чтобы отличить один компонент от другого. Они не используются как адреса при передаче данных. В качестве адресов при передаче данных внутри подсети используются LID (Local ID, локальный идентификатор). Для передачи данных между подсетями в качестве адресов используются GID (Global ID, глобальный идентификатор). GID могут использоваться и для передачи данных внутри одной подсети, но адресация при помощи GID требует присутствия в пакете с данными дополнительного заголовка GRH (Global Routing Header, заголовок глобальной маршрутизации), что увеличивает размер служебной информации в пакете данных.
