Пропускная способностьхарактеризует, какой наибольший объём информации может быть передан в единицу времени (чаще всего это секунда). Производители сетевого оборудования нередко указывают пиковую пропускную способность. В реальных приложениях, как правило, наблюдается скорость в 1,5‒2 раза ниже пиковой. Термин латентность(задержка) – это чистое время на передачу сообщения нулевой длины. Оно в первую очередь зависит от времени, затрачиваемого сетевыми устройствами и системой на подготовку к передаче и получению информации.

Пропускная способность и латентность позволяют оценить, насколько эффективно будут считаться задания на кластере. Если задание требует частого обмена данными между узлами, то использование сетевого оборудования с большой латентностью приведёт к тому, что бóльшая часть времени будет тратиться не на передачу данных, а на подготовку, а узлы будут простаивать. При малой пропускной способности обмен данными между узлами не будет успевать за скоростью счёта задания, что тоже скажется отрицательно на производительности: узлы будут тратить много времени на ожидание данных по сети.

Латентность и пропускная способность сети в первую очередь определяются используемой технологией передачи данных. Наиболее широко распространённой сетевой технологией является Ethernet, но её параметры удовлетворяют только требованиям, предъявляемым для организации служебной сети кластера, для сетей обмена данными используются менее известные, но более высокоскоростные сети.

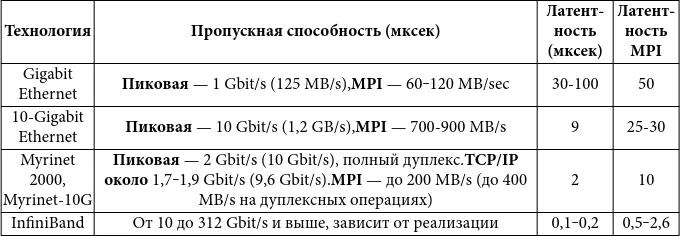

Таблица 1: некоторые характеристики сетевых технологий

В таблице 1 приведены наиболее применяемые в кластерах сетевые технологии и их типичные характеристики. При проектировании сетей для вычислительных кластеров следует рассмотреть ещё один немаловажный вопрос – цену. Если не вдаваться в детали, то каждая сетевая карта высокоскоростной сети стоит около 1 000$, а цена коммуникатора может колебаться от 10 000$ до 1 000 000$ и выше. На сегодняшний день наиболее популярной технологией при построении кластеров для создания сетей обмена данными является технология InfiniBand. Причины её популярности связаны с хорошим соотношением между ценой и возможностями оборудования, доступностью программного обеспечения.

Некоторые сети могут использовать лишь один вариант топологии (способа коммутации узлов сети). Например, GigabitEthernet поддерживает только топологию «звезда», но так как в реальных приложениях она используется только совместно с TCP/IP, то допускается объединять несколько «звёзд» каналами, настроив маршрутизацию.

InfiniBand позволяет использовать практически любые топологии, которые поддерживаются установленным Subnet Manager. Стандартные реализации Subnet Manager поддерживают топологии «звезда», «дерево», «толстое дерево», «гиперкуб», но появляются и новые реализации. За счёт того, что в InfiniBand допускаются множественные маршруты, для средних конфигураций неплохо подходит топология «толстое дерево», которая хорошо использует дублирующиеся каналы. Топология – важный фактор эффективности сети. Наличие «узких мест» в топологии может свести на нет высокую скорость сети. Например, два GigabitEthernet-коммутатора, соединённых одним каналом, – явно не лучшее решение. А если соединять их несколькими каналами, то необходимо позаботиться о том, чтобы они объединялись на уровне коммутатора. Такое объединение поддерживается многими видами сетевого оборудования, существуют стандартные технологии, например EtherChannel, bonding, trunking. Важно заранее убедиться, что все стороны, участвующие в таком объединении, используют одинаковые стандарты (например, bonding может быть реализован по-разному у разных производителей).

Мы отдельно останавливаемся на описании сетевой технологии InfiniBand, так как, с одной стороны, эта технология является широко распространённой в мире высокопроизводительных вычислений, и многим администраторам HPC-кластеров приходится в своей деятельности сталкиваться с этой технологией, а с другой стороны, InfiniBand довольно сильно отличается от привычных большинству администраторов сетей Ethernet, и при первом знакомстве возникает множество затруднений. При этом информации по InfiniBand немного, особенно на русском языке, хотя в последнее время ситуация улучшается.

Развитием InfiniBand занимается альянс InfiniBand Trade Association, InfiniBand – это открытая технология, стандарты которой опубликованы и доступны. Также есть набор программного обеспечения c открытым исходным кодом OFED(OpenFabrics Enterprise Distribution), в котором содержится все необходимое для работы в сетях, построенных на основе InfiniBand (возможно, кроме драйверов адаптеров). Компании-производители оборудования InfiniBand могут выпускать и свои версии стека программного обеспечения. Чаще всего они включают в себя OFED и дополнительные компоненты, ориентированные на работу с оборудованием конкретного производителя.
