Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

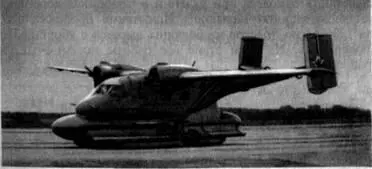

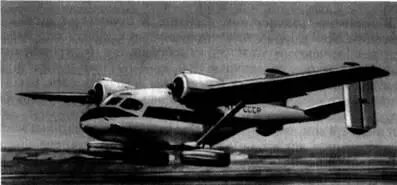

Рис. 18. Взлетает самолет Ан-714 Рис. 19. Самолет Ан-14Ш

Воздух для создания подушки отбирался от турбоагрегата ТА-6А-1, установленного внутри фюзеляжа Ан-14Ш.

ШВП могло убираться в специальный контейнер, укрепленный в нижней части фюзеляжа, что уменьшало сопротивление в полете. Такая конструкция воздушной подушки позволяла автоматически создавать восстанавливающий момент при кренении самолета на разворотах и обходиться без страховочных опор. Это же позволяло Ан-14Ш взлетать и садиться по-самолетному. Была построена платформа с натурным ШВП, на которой проводились его уборка и выпуск.

По утвержденному МАП плану на серийный самолет АН-14 установили отсек ШВП, который является копией в масштабе 1:2 аналогичного отсека для Ан-12, и в декабре 1981 г. начались наземные испытания Ан-14Ш (пробежки и рулежки). А в 1983 г. самолет совершил первый полет, который проходил на высоте 15...20 м без выключения турбоагрегата и уборки шасси. Пилотировал летчик-испытатель ОКБ В. Г. Лысенко.

За время испытаний Ан-14Ш прошел более 700 км по грунтовым и бетонированным ВПП. При этом зазор между гибким ограждением и поверхностью ВПП составлял 6... 10 мм. Системы ШВП наработали более 150 ч. В результате были выявлены многие положительные свойства предложенной схемы шасси, в том числе удовлетворительная путевая устойчивость самолета при боковом ветре до 12 м/с и эффективная работа тормозной системы, удерживавшей Ан-14Ш на месте на всех режимах работы двигателя, вплоть до взлетного. Летчик в своем отчете подчеркивал, что "устойчивость ШВП как при зависании на месте, так и при рулении и пробежках до скорости 100 км/ч, хорошая. Управляемость самолета при рулении и пробежках хорошая, но требует определенных навыков". Испытания продолжались до апреля 1986 г., но полетов на больших высотах с уборкой ШВП не проводилось. На этом этапе все работы по Ан-14Ш были прекращены.

Десантно-транспортные самолеты "Р" и ДТ5/8

"Р"(рис. 20) - десантно-транспортный самолет, предназначенный для перевозки всевозможных грузов, техники (пушек, автомобилей и др.) и личного состава войск (до 30 человек) общей массой до 3000 кг. Проект "Р" предусматривал создание самолета с улучшенными взлетно-посадочными характеристиками (при максимальной взлетной массе 13 500 кг длина разбега и пробега не должна была превышать 200 м, посадочная скорость - 85...90 км/ч) и высокими эксплуатационными качествами, прежде всего удобством и быстротой погрузки и выгрузки. Конструктивно самолет представляет собой двухпалубный высокоплан с двумя поршневыми двигателями АШ-62ИР (мощность каждого равна 1000 л.с.) и V-образным оперением. Главной особенностью являлась объемная грузовая кабина (длина -6,4 м, ширина - 2,55 м и высота - 2,26 м) со сквозным проездом, образующимся при откидывании вбок носового и хвостового обтекателей. Предполагалось, что загрузка самолета может осуществляться тельфером на монорельсе, втягиванием бортовой лебедкой, а также с помощью автомашины, проезжающей через грузовой отсек. Для облегчения загрузки самолета вручную его силовой пол устанавливался на уровне кузова автомобиля ГАЗ-61.

Двигатели располагаются в специальном моторном отсеке, находящемся за кабиной летчиков на верхней палубе фюзеляжа. Передача крутящего момента на винты осуществляется с помощью угловой трансмиссии. Такая компоновка силовой установки позволяет механику обслуживать двигатели в полете, а также создает комфортные условия при ремонте на земле ночью и в непогоду. Топливо (3400 л) размещено в крыльевых протестированных баках.

Крыло снабжено мощной механизацией: предкрылками на необдуваемых винтами участках крыла и выдвижными закрылками по всему размаху. Отсутствие гондол двигателей повышает эффективность винта и позволяет довести аэродинамическое качество самолета до 13. Для повышения проходимости предусмотрена возможность навески вместо колес гусеничного или лыжного шасси. На верхней палубе - пилотская кабина, отсек стрелка-радиста и механика. Сообщение с грузовой кабиной осуществляется по трапу-стремянке, установленному по левому борту внутри кабины. Пилотская кабина отделена от моторного отсека звукоизолирующей перегородкой с дверью. Оборонительное вооружение включает верхнюю установку с 12,7-мм пулеметом и кормовую - с пулеметом того же калибра.
