Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

В октябре 1965 г. был выполнен только эскизный проект.

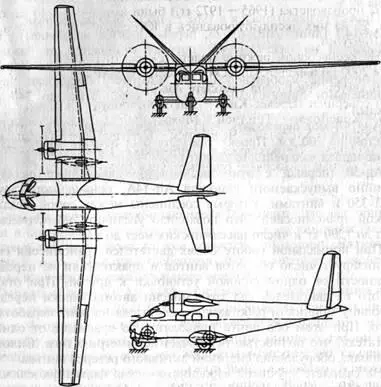

Рис. 16. Схема самолета Ан-14Б

Ан-14М(рис. 17) - легкий многоцелевой самолет короткого взлета и посадки, модификация Ан-14А, разработанная согласно постановлению ЦК КПСС и Совета Министров СССР от 6 августа 1964 г. и приказу МАП от 16 июня 1966 г. под руководством ведущего конструктора ОКБ В.Е. Линкевича. Самолет оснащен двумя ТВД ГТД-550АС мощностью по 640 эл.с. каждый и трехлопастными флюгерно-реверсивными воздушными винтами АВ-34 диаметром 2,8 м. Трехопорное шасси с передним управляемым колесом - полуубирающееся. Основные опоры убираются в специальные отсеки, расположенные на консолях балки центральный части пола; колеса прячутся наполовину. Удлинена носовая часть фюзеляжа (добавлено два шпангоута), изменены форма и площадь горизонтального оперения. Основной вариант Ан-14М - штабной. В грузопассажирской кабине размерами 5,26x1,66x1,7 м расположены 6 мягких сидений и 4 откидных столика. Этот вариант обеспечивает также перевозку или посадочное десантирование воинских грузов или 12 солдат с личным оружием общей массой до 1300 кг, парашютное десантирование 10 десантников, перевозку 6 тяжело раненных на носилках и 5 легко раненных. В передней части фюзеляжа с левого борта имеется входная дверь.

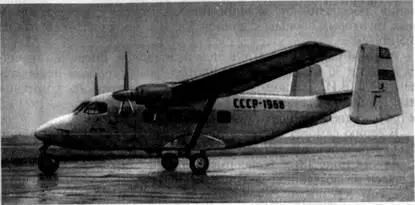

Рис. 17. Самолет Ан-14М

В десантно-транспортном варианте в отличие от штабного дополнительно установлены встроенный в грузовой пол транспортер облегченного типа с электроприводом и легкосъемная кран-балка грузоподъемностью 500 кг с ручным приводом. В этом варианте обеспечивается перевозка авиадвигателей, ракет и боеголовок к ним, самолетных подвесных баков и других грузов, загрузка которых производится через задний грузовой люк шириной 1,4 м и длиной 1 м. В пассажирском варианте на местных воздушных линиях самолет перевозит 15 пассажиров с багажом, грузы и почту.

Высокие летно-технические характеристики (ЛТХ), простота и надежность, шасси с большими пневматиками (переднее колесо размером 700x250 мм, а основное - 720x320 мм) низкого давления обеспечивают эксплуатацию самолета с необорудованных грунтовых площадок длиной 500 м и прочностью грунта до 3,5 кгс/см2.

Ан-14М был построен в одном экземпляре. Впервые поднялся в воздух 30 апреля 1969 г., пилотируемый летчиком-испытателем ОКБ В.И. Терским. Самолет прошел заводские, контрольные испытания совместно с ГосНИИ ГА (март - апрель 1971 г.) и государственные испытания.

В серию самолет запущен не был. На его базе в дальнейшем был разработан самолет АН-28.

Ан-714(рис. 18) - экспериментальный самолет на базе Ан-14 с шасси на воздушной подушке (ШВП), разработанный Куйбышевским КБ шасси самолетов и вертолетов под руководством И.А. Бережного. Предназначался для проведения комплекса исследований по определению области применения ШВП в качестве взлетно-посадочного устройства.

ШВП представляет собой три несущих баллона тороидальной формы из эластичного материала (прорезиненная ткань), прикрепленных вместо опор шасси. Сверху каждого баллона установлен гидромотор ГМ-36 мощностью 22 л.с. с центробежным ротором. Привод ротора - от маршевых двигателей самолета через систему гидравлического вала. Ротор нагнетает воздух в пространство (камеру) внутри кольца баллона. Сила, возникающая в результате разницы между повышенным давлением в камере и нормальным атмосферным давлением, будет приподнимать самолет до тех пор, пока она не уравновесится его собственным весом. Воздух выходит в атмосферу между баллоном и опорной поверхностью, образуя так называемую воздушную подушку. Такая схема получила название ШВП с расходом воздуха из-под баллона гибкого ограждения.

Самолет впервые поднял в воздух 20 октября 1970 г. летчик-испытатель ОКБ В.А. Калинин. По результатам испытаний длина разбега при скорости отрыва 90 км/ч по бетонной взлетно-посадочной полосе (ВПП) составила 117 м, а по грунтовой, покрытой снегом толщиной 30...40 см, - 130 м. Удельное давление на поверхность (грунт) 0,07 кгс/см2, что в 100 раз меньше, чем при колесном шасси. Ан-714 может осуществлять взлет и посадку при боковом ветре до 15 м/с.

Ан-714 был построен в одном экземпляре, и работы по такой схеме ШВП были прекращены как неперспективные.

Ан-14Ш(рис. 19) - самолет-лаборатория для отработки и испытаний конструкции ШВП транспортных самолетов большой грузоподъемности. Конструкция ШВП была сделана такой, чтобы уменьшить давление на выходе воздуха из-под гибкого ограждения. ШВП состояло из надувного тороидального баллона со специальными внутренними торами (четыре пары) вокруг расходных точек, через которые выходил воздух. Благодаря расположению этих точек на значительном расстоянии от края гибкого ограждения, наличию нескольких рядов износостойких протекторов, образовывавших лабиринтное уплотнение, создавалось значительное сопротивление истекающему воздуху. В результате он на выходе имел энергию, меньшую по сравнению с предыдущими схемами гибкого ограждения (как на Ан-714).
