Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

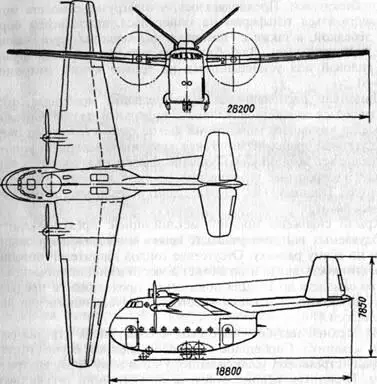

Рис. 20. Схема самолета "Р"

Рассматривался вариант с двухбалочным фюзеляжем, под которым подвешивалась легкоотделяемая грузовая кабина, загружаемая заранее на земле. "Р" предполагалось использовать и как буксировщик планеров с полетной массой 3...6 т.

ДТ 5/8(рис. 21) - транспортно-десантный самолет для посадочного и воздушного десантирования войск с техникой и вооружением общей массой до 8 т. Снизу, в задней части фюзеляжа, имеется большой грузовой люк для погрузки-выгрузки и сброса грузов и десантников в воздухе. Самолет оснащен двумя ТВД ТВ-2 мощностью 6000 э.л.с. и соосными винтами. ТВ-2 был создан в ОКБ Н.Д. Кузнецова при участии немецких специалистов. Оборонительное вооружение состоит из кормовой пушечной установки. Основные расчетные данные: взлетная масса - 36 600 кг крейсерская скорость - 450 км/ч, дальность полета - 3000 км' практический потолок - 11 500 м, посадочная скорость - 140 км/ч' длина разбега и пробега - 400 м. В 1951 г. был закончен эскизный проект. Построен натурный макет носовой части фюзеляжа для отработки размещения членов экипажа. Многие разработки были использованы при постройке Ан-8.

Параллельно разрабатывалась гермокабина-капсула для перевозки людей и техники. Она заранее загружалась на земле, затем устанавливалась в грузовом отсеке самолета ДТ 5/8, и к ней подключались системы жизнеобеспечения.

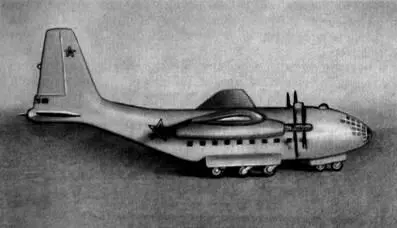

Рис. 21. Транспортно-десантный самолет ДТ 5/8 (модель)

Военно-транспортный самолет Ан-8 и его модификации

Ан-8 (изделие "П")(рис. 22, 23, 24) - военно-транспортный самолет, предназначенный для посадочного и парашютного десантирования ВДВ с придаваемой им техникой и вооружением, а также для перевозки раненых. Максимальная транспортно-десантная нагрузка - 11 т или 60 солдат для посадочного десантирования, или 40 парашютистов-десантников. В санитарном варианте на самолете можно транспортировать 50 раненых на носилках или 32 лежачих и 42 сидячих больных.

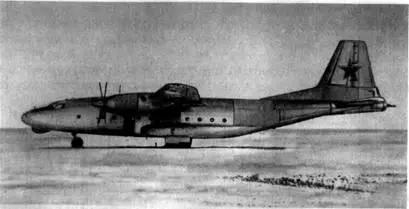

Рис. 22. Военно-транспортный самолет Ан-8 с двигателями ТВ-2Т

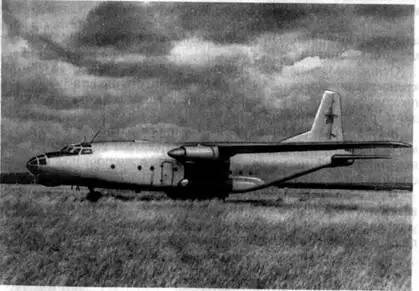

Рис. 23. Военно-транспортный самолет Ан-8 с двигателями АИ-20Д

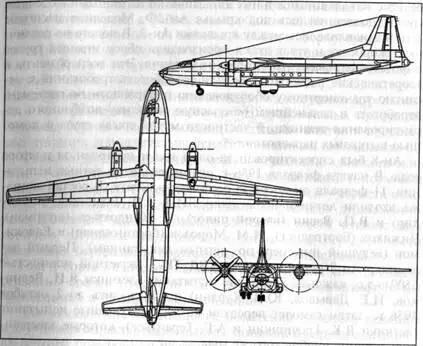

Рис. 24. Схема самолета Ан-8

Работы велись под руководством заместителя главного конструктора ОКБ А.Я. Белолипецкого. При проектировании особую сложность вызвало конструктивное решение хвостовой части фюзеляжа с большим грузовым люком (длина - 7,4 м, ширина - 2,95 м). Незамкнутый контур фюзеляжа плохо воспринимал нагрузки от хвостового оперения. Под руководством Е.А. Шахатуни была разработана методика прочностного расчета такого силового отсека, затем построена его модель в масштабе 1:10 с точным воспроизведением всех узлов и соединений, включая крепеж заклепками. Проведенные прочностные испытания этой модели позволили выбрать оптимальный по массе вариант конструкции люкового отсека. В дальнейшем на испытаниях фюзеляж выдержал 102 % расчетных нагрузок.

Для изучения взаимного влияния самолета и десантируемых с него в воздухе грузов проводились летные исследования на масштабных моделях фюзеляжа изделия "П". Две модели в масштабе 1:5 с находящимися в них динамически подобными моделями грузов подвешивались под крылья Ан-2Ф. Модели в масштабе 1:10 устанавливались между крыльями Ан-2. В полете на различных скоростях и углах атаки производили сброс моделей грузов и фотографировали траектории их падения. Эти эксперименты и теоретические расчеты позволили разработать требования к десантно-транспортному оборудованию и парашютным системам, отработать в дальнейшем безопасную методику воздушного десантирования техники, в частности метод срыва груза с помощью вытяжных парашютов.

Ан-8 был спроектирован за один год и построен за полтора года. В начале февраля 1956 г. его передали на летные испытания. 11 февраля он впервые поднялся в воздух. В состав экипажа входили летчики-испытатели ЛИИ Я.И. Берников (командир) и В.П. Васин (второй пилот), П. Кондратьев (штурман), Чижиков (бортрадист), И.М. Морозов (бортинженер) и Евдокимов (ведущий инженер по летным испытаниям). Первый экземпляр Ан-8 оснащен двумя ТВД ТВ-2Т взлетной мощностью 6500 э.л.с. каждый. Заводские испытания (летчики Я.И. Верников, И.Е. Давыдов, Ю.В. Курлин) продолжались до 2 октября 1956 г., затем самолет передали на государственные испытания (летчики В.К. Гречишкин и А.Г. Терентьев), которые завершились в конце ноября того же года.
