Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Гидравлическая система состоит из основной и аварийной. Она обеспечивает уборку и выпуск шасси, торможение колес и поворот передней опоры, открытие и закрытие створок шасси и грузового люка, работу рулевых машинок автопилота и стеклоочистителей.

Электросистема предназначена для питания бортовых потребителей постоянным, переменным однофазным и трехфазным токами. Эта система обеспечивает работу приборов и радиооборудования, запуск двигателей и питание агрегатов топливной системы, выпуск и уборку закрылков, а также функционирование стрелкового, бомбардировочного, десантно-транспортного и другого оборудования.

Пилотажно-навигационное и радиооборудование позволяет выполнять полеты в различных метеоусловиях днем и ночью, в том числе в автоматическом режиме с помощью автопилота. Высотное и кислородное оборудование обеспечивает нормальные условия работы экипажа на всех режимах полета. Противообледенительная система состоит из воздушно-тепловой (обогрев передних кромок крыла и воздухозаборников двигателей, туннелей маслорадиаторов и боковых стекол фонарей кабин), электротепловой (обогрев передних кромок киля и стабилизатора, лобовых стекол фонаря кабины летчиков и приемника воздушных давлений (ПВД) и жидкостной систем.

Управление рулями и элеронами осуществляется посредством жестких тяг и тросовой проводки. Управление закрылками, триммерами элеронов и руля направления - электродистанционное.

В состав пушечного вооружения входят: кормовая башня с двумя 23-мм пушками АМ-23, электродистанционная система управления башней и прицельно-вычислительный блок. Бомбардировочное вооружение включает в себя осветительные авиабомбы: четыре ФОТАБ-100-80 на кассетных держателях в носовой части обтекателей шасси и шесть ЦОСАБ-10 на держателях в хвостовой части.

Десантно-транспортное оборудование обеспечивает размещение личного состава ВДВ в грузовой кабине и парашютное десантирование, а также крепление грузов и техники и их сброс. Погрузка и разгрузка самоходной техники производятся своим ходом с использованием грузовых трапов (перевозятся на борту), несамоходной - с использованием тросовой системы при помощи тягача или электролебедки, находящейся вне борта самолета.

Самолет "Н"(рис. 25) - пассажирский вариант Ан-8, разрабатывавшийся одновременно с базовым согласно тем же постановляющим документам. Этот самолет предназначался для перевозки 30...46 пассажиров с багажом в условиях повышенного комфорта в Двух салонах и в спальных двухместных кабинах или 57 - в обычном варианте. В грузопассажирском варианте можно было перевозить 15 пассажиров и 5000 кг грузов, а в чисто транспортном -4000...7700 кг грузов в зависимости от дальности полета.

В носовой части самолета имеются два боковых окна для обеспечения обзора штурману. Основные опоры шасси убираются в фюзеляж вдоль размаха крыла по направлению к плоскости симметрии. Для предохранения фюзеляжа от повреждений при Посадке имеется убирающаяся хвостовая опора.

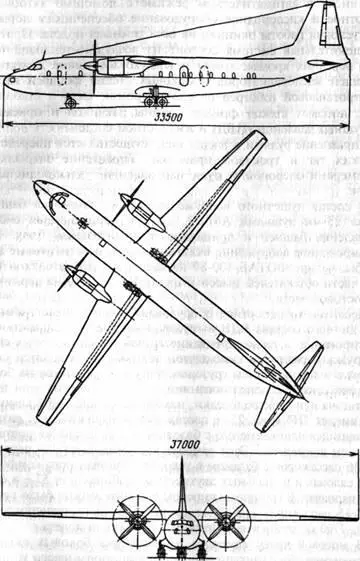

Рис. 25. Схема самолета "Н"

Пассажирские кресла установлены спинками вперед, что повышает безопасность во время посадки. Без гермоперегородки, разделяющей пассажирскую кабину на два салона, самолет превращается в транспортный с грузовым отсеком длиной 18 м, шириной 2,5 м и высотой 2,3 м. Загрузка и выгрузка крупногабаритных грузов осуществляются через грузовой люк (длина 4 м, ширина 1,4...2,1 м), а мелких грузов - через двери размером 800x1600 мм с обоих бортов.

Расчетные характеристики: максимальная взлетная масса -39 т, максимальная скорость - 650...700 км/ч, дальность полета с нагрузкой 4000 кг - 3500 км, практический потолок - 9000... 11 000 км, длина разбега - 650 м, длина пробега - 650 м.

В 1955 г. был построен натурный макет, но дальнейших работ по "Н" не проводилось, так как было принято решение о разработке АН-10.

Ан-8М- противолодочный вариант. Разрабатывался согласно постановлению Совета Министров СССР от 20 июня 1958 г. для обнаружения и уничтожения подводных лодок, имеющих скорость хода до 35...40 узлов и глубину погружения до 400 м, в сложных метеорологических и гидрологических условиях самостоятельно или во взаимодействии с кораблями. В отличие от базового на Ан-8М сделаны бомбовые люки в полу грузового отсека (там расположены два бомбоотсека) и установлены усиленные балки по потолку фюзеляжа для подвески кассетных держателей бомб. Для защиты от воздействия морской среды внешние поверхности самолета покрыты специальными антикоррозийными красками.
