Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

Работы по Ан-8РУ не возобновлялись.

Транспортно-десантный самолет "Ю"

"Ю"(первый с таким названием) (рис. 27) - транспортно-десантный самолет для переброски и десантирования войск (200 бойцов с личным вооружением и снаряжением), крупногабаритной боевой техники (с массой отдельных объектов до 20...25 т). Самолет может быть переоборудован в санитарный для перевозки 160 больных и раненых.

Самолет "Ю" - моноплан со среднерасположенным крылом размахом 44 м и двухпалубным фюзеляжем длиной 41 м с двумя ТВД ТВ-12 (прототип ПК-12) с взлетной мощностью 12 500 э.л.с. каждый. (В дальнейшем предусмотрена замена на ТВ-14.) Винты соосные диаметром 5,8 м.

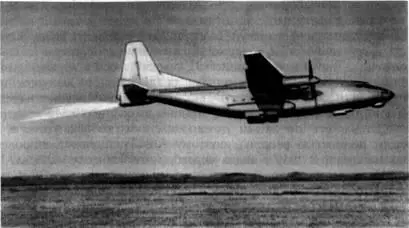

Рис. 26. Ан-8РУ

Хвостовая часть фюзеляжа приподнята вверх и снабжена большим грузовым люком, обеспечивающим удобное и безопасное воздушное и посадочное десантирование, а также беспрепятственную выгрузку техники при аварийной посадке самолета на фюзеляж с невыпущенным шасси.

Передняя гермокабина экипажа имеет две палубы, на верхней из которых находится кабина летчиков (два человека), а на нижней - кабина остальных членов экипажа (четыре человека). На верхней палубе расположены передняя и задняя гермокабины для солдат и десантников. Эти гермокабины имеют в сечении форму положенной на бок восьмерки, диаметр колец которой 2,3 м.

В средней части нижней палубы расположен грузовой отсек (длина 16 м, ширина 3,9 м и высота 2,8 м). В хвостовой части фюзеляжа находится гермокабина стрелка с пушечной установкой под две 23-мм пушки АМ-23. Выброска парашютистов-десантников (140 человек) производится в три потока (в два ряда): через передние десантные люки в полу грузового отсека, через задние десантные люки в полу верхней палубы в районе грузового люка и через сам грузовой люк. Это обеспечивает приземление всех парашютистов на площадке длиной 1500 м.

По расчетам при нормальной взлетной массе 78 т (максимальная взлетная масса 83 т) длина разбега составляет 625 м, а длина пробега при посадке без торможения винтами - 725 м. Практическая дальность полета самолета с нагрузкой 20 т - 3500 км. Максимальная скорость на высоте 8000 м (практический потолок 11 000 м) - 650...700 км/ч. В 1955 г. был выполнен только эскизный проект.

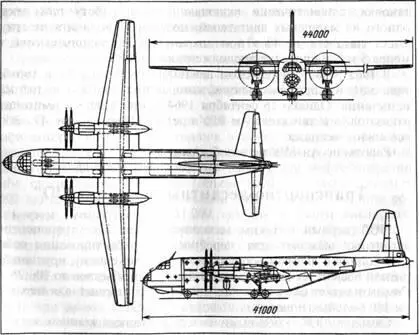

Рис. 27. Схема самолета "Ю"

Самолеты для борьбы с автоматическими разведывательными аэростатами

Основной целью работ, проводимых ОКБ согласно постановлению ЦК КПСС и Совета Министров СССР от 4 июня 1958 г., было создание экспериментальных самолетов для проверки эффективности выбранного комплекса средств по борьбе с высотными автоматическими дрейфующими аэростатами (АДА) и выработка тактики их обнаружения и уничтожения.

Ан-2А- модификация самолета Ан-2 "Метео". Самолет предназначался для обнаружения и уничтожения АДА на высотах до 10 000 м в любое время суток при отсутствии облачности и тумана. Ан-2А отличался от базового самолета установкой в кабине экипажа автоматизированного искателя - прицела (САИ), электродистанционной башни ДБ-57 с пушкой АМ-23 пониженного в два раза темпа стрельбы (500 выстрелов в минуту) и прожектора для ночного поиска целей. Башня размещена за кабиной пилота в верхней части фюзеляжа. Кабина метеоролога в хвостовой части самолета отсутствует.

Для поиска цели САИ работает в автоматическом режиме, обеспечивая просмотр передней полусферы по заданной программе. Прицеливание, сопровождение цели и ведение огня производятся стрелком вручную через САИ со своего рабочего места, находящегося рядом с местом летчика.

Расчетные данные: максимальная скорость на высоте 8000 м -285 км/ч; время подъема на высоту 8000 м - 55 мин при скороподъемности у земли 2,8 м/с; практический потолок - 10 000 м; продолжительность полета - 3 ч.

В 1961 г. выполнялись продувки модели самолета Ан-2А в аэродинамической трубе СибНИА в Новосибирске. В 1962 г. в ОКБ переоборудовался один самолет под Ан-2А, но в связи с прекращением разработки комплекса обнаружения и уничтожения целей, а также решением об использовании для решения этих задач самолетов-истребителей, работы по Ан-2А были прекращены.

Ан-3 (первый с этим названием)(рис. 28) - двухместный подкосный моноплан цельнометаллической конструкции с крылом большого удлинения (размах крыла 27,5 м), разработанный на базе серийного Ан-2 с двигателем АШ-62ИР с турбокомпрессором ТК-19. Самолет предназначался для борьбы с АДА на высотах до 12 000 м в любое время суток. Продолжительность полета до 4 ч.
