Е.В.Арсеньев - История конструкций самолетов в СССР в 1951-1965 гг

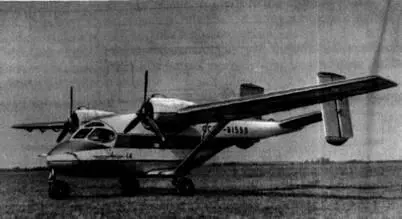

Рис. 14. Серийный самолет Ан-14А

Рис. 15. Схема самолета Ан-14А

Кабина летчика закрыта остекленным фонарем с хорошим обзором во всех направлениях. Лобовое стекло фонаря летчика имеет электрообогрев. За кабиной пилота находится пассажирская кабина с шестью удобными мягкими креслами. Седьмой пассажир может быть размещен на правом сиденье в кабине летчика. В других, специальных, вариантах при продолжительной работе самолета вне базы на правом сиденье располагается бортмеханик. В деловом варианте в пассажирской кабине самолета устанавливаются четыре кресла и раскладной столик. Вход и выход пассажиров, погрузка багажа и грузов производятся по откидной лестнице через люк в хвостовой части фюзеляжа. Обе кабины оборудованы системами приточной вентиляции и отопления теплым воздухом.

Крыло - кессонного типа с двумя лонжеронами - состоит из центроплана и двух отъемных консольных частей. Центроплан прямоугольной формы в плане, консоли - трапециевидной. Поперечные сечения крыла построены по координатам аэродинамического профиля Р11-14. Угол установки крыла - 4*; угол поперечного V консолей - 2*; САХ - 1,89 м. Лонжероны крыла -балочного типа. Они состоят из верхних и нижних поясов таврового сечения и стенок, подкрепленных стойками бульбообразного профиля. Нервюры того же типа. Основной конструкционный материал - алюминиевые сплавы Д-16Т и АК6. Механизация крыла состоит из двух секций предкрылков: автоматических (на консолях) и управляемых (на центроплане между фюзеляжем и гондолами двигателей); двухщелевых выдвижных двухсекционных закрылков (на каждом полукрыле) и зависающих элеронов. Каждая секция закрылков имеет профилированный дефлектор. Закрылки имеют площадь 7,99 м2 и отклоняются на 15* при взлете и на 40* при посадке. Элероны площадью 4,33 м2 отклоняются вниз на 22*, вверх - на 23*. Левый элерон снабжен триммером площадью 0,135 м2, который отклоняется на 14*. В консолях крыла расположены топливные баки емкостью 382 л.

Крыло и оперение оборудованы тепловой воздушной противообледенительной системой. Кроме того, передние кромки стабилизатора и килей имеют электрообогрев, повышающий эффективность этой системы.

Подкос крыла состоит из основной части, изготовленной из дуралюминового листа, продольных швеллерных стрингеров, двух накладных листов в верхней части и нервюры в нижней части. Верхняя и нижняя части профиля подкоса соединяются между собой тремя дуралюминовыми стойками. Середина каждого подкоса поддерживается раскосом, верхний конец которого закреплен на заднем лонжероне крыла.

Вертикальное оперение - разнесенные кили (шайбы) прямоугольной формы высотой 2,71 м и площадью 7,3 м2, установленные на концах стабилизатора под прямым углом к нему. Угол поперечного V горизонтального оперения - 9*. Размах стабилизатора - 5,12 м, площадь - 8,04 м2. Щели между рулями направления и килями, а также между рулем высоты и стабилизатором выполнены профилированными. Левая половина руля высоты и левый руль направления снабжены триммерами. Конструктивно агрегаты оперения состоят из лонжеронов, нервюр и обшивки.

Шасси с передним колесом, рычажной подвеской колес и пневматиками низкого давления исключает возможность капотирования и позволяет эксплуатировать самолет на размокших фунтовых аэродромах с условной прочностью грунта не менее 4 кгс/см2. Малая удельная нагруженность колеса (0,64 кгс/см2) позволяет также осуществлять взлет и посадку на площадках, имеющих неровности поверхности глубиной до 20 см. Колеса главной опоры шасси размером 700x250 мм с пневматическими тормозами камерного типа, а колесо передней опоры размером 700x250 мм - нетормозное. Основные силовые детали и узлы шасси (амортизационные стойки, вилки, оси колес) изготовлены из стали 30ХГСНА. Для эксплуатации зимой самолет может быть оснащен лыжным шасси.

Управление самолетом одинарное, проводка - смешанная (тросовая и жесткая). Управление закрылками - пневмогидравлическое с электровключением, а триммерами рулей и элеронов - электродистанционное с помощью электромеханизма.

Установленное на самолете аэронавигационное и радиосвязное оборудование позволяет решать задачи пилотирования и навигации, а также обеспечивает (совместно с противообледенительными устройствами) возможность полетов в условиях плохой погоды и обледенения в любое время суток.
