При вырезке возможно получение деталей с нечистым обрезом, на которых будут заусенцы.

Для получения правильной вырезки с чистым обрезом необходимо соблюдать следующее:

1) Зазор между пуансоном и матрицей должен быть возможно меньше; это обеспечивает получение вырубаемого изделия с чистыми кромками.

2) Кромки пуансона и матрицы должны быть всегда острыми; нельзя допускать их затупления. Величина зазора зависит от толщины материала и его механических свойств. При определении величины зазора обычно пользуются специальной таблицей, в которой указаны зазоры между матрицей и пуансоном для различных материалов.

При изготовлении замочных деталей весьма важной операцией является гибка материала. Гибка может являться пли самостоятельной операцией, или производиться одновременно с вырезкой.

Гибку, так же как и правку, производят на винтовых прессах, пользуясь специальными гибочными штампами.

Успешное выполнение гибочных операций замочных деталей зависит от соблюдения ряда условий, важнейшими из которых являются следующие.

Никогда не следует укладывать изгибаемую заготовку замочной детали в штамп, чтобы гибка происходила заусенцем наружу. В этом случае в месте изгиба всегда появляются трещины, приводящие к неисправимому браку изделий. Поэтому заготовку надлежит укладывать в штамп так, чтобы при гибке заусенец приходился внутрь.

Гнуть детали надо всегда поперёк направления прокатки листового материала, а при гибке в двух направлениях располагать оси гибки под углом в 45° к направлению прокатки. Несоблюдение этого, т. е. расположение направления гибки вдоль волокон материала, является причиной изломов и разрывов деталей, так как сопротивление материала изгибу, идущему вдоль волокон, значительно меньше сопротивления изгибу, идущему поперёк волокон.

Такие замочные детали, как коробка, в которую заключён механизм замка, изготовляются путём вытяжки из плоской заготовки.

Вытяжку деталей можно производить на винтовых прессах простого или двойного действия.

При вытяжке часто получаются детали с морщинами. Практика показывает, что достаточно толстая заготовка небольших размеров при вытяжке сжимается постепенно, не образуя складок и морщин. При штамповке же сравнительно тонких заготовок надо обязательно устанавливать прижим, прижимающий заготовку к матрице, иначе будут получаться складки и морщины.

Во всех замках имеются плоские и спиральные пружины. Изготовление этих пружин является весьма сложной операцией, требующей навыков и знаний, главным образом в области термообработки.

Для изготовления малых плоских пружин, формуемых вхолодную, надо брать полосы без поверхностных дефектов — трещин, плен, шлаковых включений, рисок и рванин. Эти дефекты вызывают преждевременные поломки пружин.

Для получения однообразных результатов при завивке и формовке, необходимо, чтобы полосы имели равномерную твёрдость.

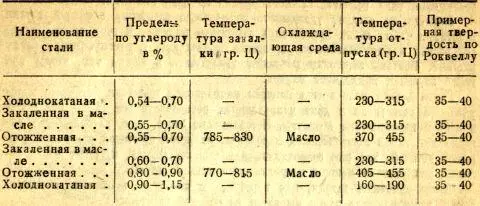

Чтобы предупредить чрезмерное образование окалины, пружины, изготовленные из отожжённых полос, надо нагревать равномерно в печи или в жидкой ванне до температур закалки, указанных в табл. 1.

Нагретые пружины закаливают в масле с температурой 40–60°.

Закалённые в масле и холоднокатаные пружины обычно подвергают небольшому отпуску для устранения напряжений, возникающих при формовке пружины.

Спиральные проволочные пружины для замков, навиваемые вхолодную, надлежит изготовлять из проволоки без поверхностных трещин, волосовин, шлаковых включений, царапин и рванин.

Проволока должна иметь равномерную твёрдость и быть достаточно вязкой, чтобы её можно было согнуть вокруг стержня такого же диаметра, как и проволока.

Для пружин замков можно применять холоднотянутую (рояльную) проволоку, не требующую какой-либо дальнейшей термообработки, за исключением короткого отпуска для устранения напряжений, полученных при завивке или формовке пружины.

Другим сортом холоднотянутой проволоки, пригодной для изготовления замочных пружин, является твёрдотянутая проволока. Она также не требует какой-либо дальнейшей термообработки за исключением короткого отпуска для устранения напряжении, полученных при навивке или формовке.

Эта проволока подобно рояльной благодаря холодной обработке обладает повышенными механическими свойствами, но отличается от рояльной тем, что между протяжками её подвергают простому отжигу.
