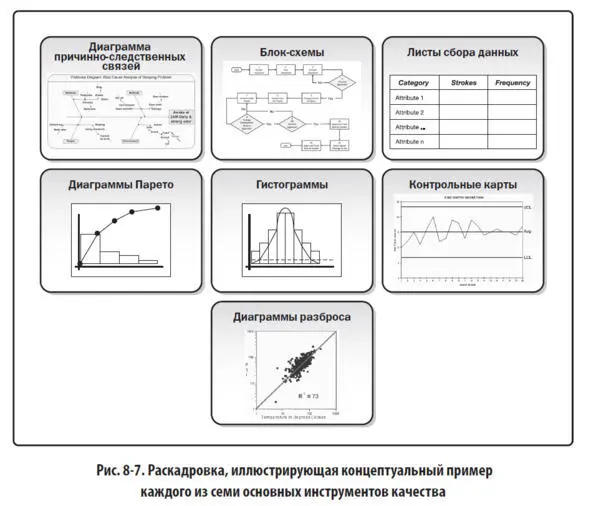

– Контрольные картыиспользуются для определения того, является ли процесс стабильным или нет и характеризуется ли он предсказуемым исполнением. Нижние и верхние границы, заданные спецификацией, основаны на требованиях, закрепленных в соглашении. Они отражают максимальные и минимальные допустимые значения. Могут налагаться штрафы, связанные с выходом значений за границы, заданные спецификацией. Верхняя и нижняя контрольные границы отличаются от границ, заданных спецификацией. Контрольные границы устанавливаются с использованием стандартных статистических расчетов и принципов с целью окончательного определения естественной возможности стабилизации процесса. Руководитель проекта и соответствующие заинтересованные стороны могут использовать статистически рассчитанные контрольные границы для определения точек, в которых будут предприниматься корректирующие воздействия с целью предотвращения неестественного исполнения. Целью корректирующего воздействия, как правило, является сохранение естественной устойчивости стабильного и действенного процесса. Для повторяющихся процессов контрольные границы обычно составляют ± 3 сигмы от среднего значения процесса, которое было установлено на 0. Процесс считается вышедшим из-под контроля в том случае, если: (1) точка данных находится вне контрольных границ; (2) семь последовательных точек находятся выше средней линии; или (3) семь последовательных точек находятся ниже средней линии. Контрольные карты могут быть использованы для контроля различных типов выходных переменных. Хотя наиболее часто контрольные карты используются для отслеживания повторяющихся операций, требуемых для производства промышленных изделий, они также могут использоваться для контроля отклонений по стоимости и расписанию, объема и частоты изменений содержания или иных управленческих результатов, что помогает определить, находятся ли процессы управления проектом под контролем.

– Диаграммы разброса – это нанесенные на график упорядоченные пары (X, Y), иногда называемые графиками корреляций, поскольку они используются для объяснения изменения в зависимой переменной, Y, относительно изменения, наблюдаемого в независимой переменной, X. Направление корреляции может быть пропорциональным (положительная корреляция), обратным (отрицательная корреляция), либо корреляционной модели может не существовать (нулевая корреляция). Если корреляция может быть установлена, можно определить линию регрессии и использовать ее для оценки того, каким образом изменение независимой переменной изменит значение зависимой переменной.

Инструменты управления и контроля качества

В процессе обеспечения качества используются инструменты и методы процессов планирования управления качеством и контроля качества. В дополнение к этому, другие доступные инструменты включают в себя:

– Диаграммы сходства.Диаграмма сходства подобна методу построения ассоциативных карт, так как она используется для генерирования идей, которые могут быть объединены с целью формирования упорядоченного образа мыслей о проблеме. В процессе управления проектом создание ИСР может быть улучшено путем использования диаграммы сходства для придания структуры декомпозиции содержания.

– Диаграммы процесса осуществления программы(process decision program charts, PDPC). Используются для понимания цели относительно действий, предпринимаемых для достижения цели. PDPC – полезный метод для планирования с учетом возможных потерь, так как он помогает командам предвидеть промежуточные шаги, которые могут препятствовать достижению цели.

– Ориентированные графы взаимоотношений.Адаптация диаграмм отношений. Ориентированные графы взаимоотношений представляют собой процесс творческого решения проблем в умеренно сложных сценариях, характеризующихся переплетенными логическими связями вплоть до 50 связанных элементов. Ориентированный граф взаимоотношений может быть построен на основе данных, полученных в результате использования других инструментов, таких как диаграмма сходства, древовидная диаграмма или диаграмма «рыбий скелет».

– Древовидные диаграммы.Также известные как систематические диаграммы, которые могут использоваться для отображения декомпозиции иерархий, таких как ИСР, иерархическая структура рисков (risk breakdown structure, RBS) и организационная структура работ (organizational breakdown structure, OBS). В процессе управления проектом древовидные диаграммы полезны для визуализации отношений типа «родитель – потомок» в любой иерархии декомпозиции, которая использует систематический набор правил для определения отношений подчиненности. Древовидные диаграммы могут быть горизонтальными (например, иерархическая структура рисков) или вертикальными (например, иерархия команды или OBS). Поскольку древовидные диаграммы делают возможным создание вложенных ответвлений, которые заканчиваются в одной точке принятия решения, они полезны в качестве деревьев решений для определения ожидаемой ценности ограниченного числа родственных отношений, систематически представляемых в виде диаграммы.
