Семь основных инструментов качества

Семь основных инструментов качества, также известные в отрасли как инструменты 7QC, используются в контексте цикла PDCA для решения проблем, связанных с качеством. Рис. ниже представляет собой концептуальную иллюстрацию семи основных инструментов качества, которые включают в себя:

– Диаграммы причинно-следственных связей, также называемые диаграммами «рыбий скелет» или диаграммами Исикавы.Описание проблемы, расположенное в голове «рыбьего скелета», используется в качестве отправной точки для отслеживания источника проблемы до первопричины, требующей принятия мер. Описание проблемы, как правило, представляет собой изложение проблемы как недоработки, которую необходимо устранить, или цели, которую необходимо достигнуть. Поиск причин осуществляется путем изучения описания проблемы и поиска ответов на вопрос «почему» до тех пор, пока не будет идентифицирована первопричина, требующая принятия мер, или до тех пор, пока не будут исчерпаны все обоснованные возможности на каждой части рыбьего скелета. Диаграммы «рыбий скелет» часто оказываются полезными во время поиска связи нежелательных эффектов, рассматриваемых как особая вариация, с установленной причиной, в отношении которой команды проекта должны выполнить корректирующие воздействия для устранения данной особой вариации, обнаруженной на контрольной карте.

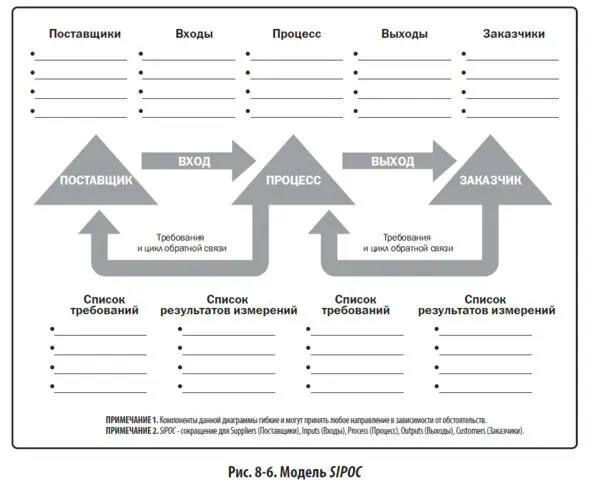

– Блок-схемы, также называемые картами процессов,так как они отображают последовательность шагов и возможности разветвления процесса, трансформирующего один или более входов в один или более выходов. Блок-схемы отражают операции, точки принятия решений, циклы, параллельные пути и порядок выполнения процессов путем представления в виде карты операционных деталей процедур, которые существуют в пределах горизонтальной цепочки создания ценности модели SIPOC. Блок-схемы могут оказаться полезными для понимания и оценки стоимости качества в рамках процесса. Это достигается путем использования логики разветвления потока работ и связанных с ней относительных частот для оценки ожидаемой денежной стоимости работы над соответствием и работы над несоответствием требованиям, необходимой для предоставления выхода, соответствующего требованиям.

– Листы сбора данных, также известные как листы для подсчета, могут быть использованы как контрольные списки при сборе данных. Листы сбора данных используются для организации фактов таким образом, который будет способствовать эффективному сбору полезных данных о потенциальной проблеме с качеством. Они особенно полезны для сбора данных о параметрах во время выполнения инспекций с целью выявления дефектов. Например, данные о частоте возникновения или последствиях дефектов, собранные с помощью листов сбора данных, часто отображаются с использованием диаграмм Парето.

– Диаграммы Паретопредставляют собой вертикальные столбчатые диаграммы особой формы и используются для определения нескольких наиболее важных источников, вызывающих большинство эффектов проблемы. Категории, показанные на горизонтальной оси, представляют собой существующее распределение вероятностей, учитывающее 100% возможных наблюдений. Значение соответствующей частоты возникновения каждой обозначенной причины, показанной на горизонтальной оси, уменьшается вплоть до достижения источника по умолчанию, называемого «другое», который отвечает за неустановленные причины. Как правило, диаграмма Парето организована по категориям, измеряющим либо частоту возникновения, либо последствия.

– Гистограммы – это особый вид столбчатой диаграммы, используемый для описания центра распределения, дисперсии и формы статистического распределения. В отличие от контрольной карты гистограмма не учитывает влияние времени на вариацию, существующую в пределах распределения.
