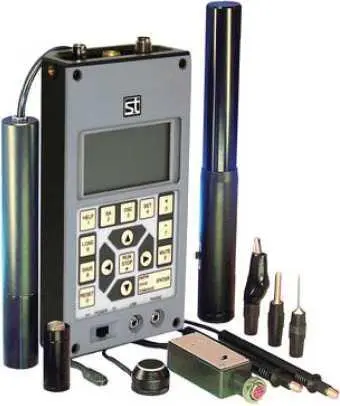

4. Обнаружение и локализация местоположения источников электромагнитных полей с преобладанием (наличием) магнитной составляющей поля, трасс прокладки скрытой (необозначенной) электропроводки, потенциально пригодной для установки закладных устройств, а также исследование технических средств, обрабатывающих речевую информацию. К числу таких источников и технических средств принято относить:

• выходные трансформаторы усилителей звуковой частоты;

• динамические громкоговорители акустических систем;

• электродвигатели магнитофонов и диктофонов;

• а также другие системы.

5. Выявление наиболее уязвимых мест, с точки зрения возникновения виброакустических каналов утечки информации.

6. Выявление наиболее уязвимых мест, с точки зрения возникновения каналов утечки акустической информации.

Рассмотрим такие устройства на примере подавителя сотовой связи, Wi-Fi и Bluetooth «Скорпион 120A-Pro (Noname)».

Портативный подавитель сотовой связи «Скорпион PS TG-120A-Pro» предназначен для подавления стандартов сотовой связи, таких как GSM 900/1800 и сети третьего поколения 3G, а также стандартов цифровой передачи данных: Wi-Fi и Bluetooth.

Внешний вид устройства представлен на рис. 1.11.

Рис. 1.11. Портативный подавитель сотовой связи «Скорпион PS TG-120A-Pro»

В табл. 1.5 представлены технические характеристики подавителя радиосвязи «Скорпион PS TG-120А-Pro».

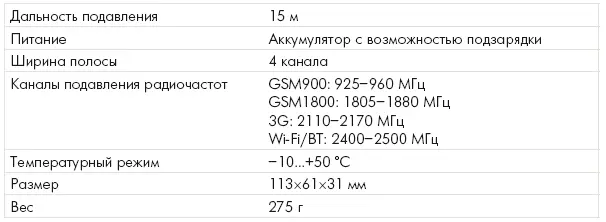

Таблица 1.5. Технические характеристики подавителя радиосвязи «Скорпион PS TG-120А-Pro»

Рабочие частоты устройства

Подавитель радиосвязи «Скорпион PS TG-120А-Pro» прост и удобен в эксплуатации. Устройство работает по принципу создания помех в диапазоне частот: GSM 900 (925–960 МГц), GSM 1800 (1805–1880 МГц), 3G (2110–2170 МГц) и Wi-Fi/BT (2400–2500 МГц).

Использование устройства для подавления частот 900/1800 МГц

СтандартGSM-900/1800 – самый популярный и распространенный стандарт в мире на сегодняшний день.

GSM (Global System for Mobile Communications) расшифровывается как глобальная система подвижной связи. Главное достоинство GSM – меньшие, по сравнению с аналоговыми стандартами, размеры и вес телефонных аппаратов при большем времени работы без подзарядки аккумулятора. Это становится возможным при использовании аппаратуры базовой станции, которая постоянно анализирует уровень сигнала, принимаемого от аппарата абонента. В тех случаях, когда он выше требуемого, автоматически снижается излучаемая мощность.

Другие достоинства стандарта GSM – относительно высокая емкость сети, низкий уровень помех, высокий уровень защиты от подслушивания и нелегального использования номера, чем у аналоговых стандартов.

Недостаток стандарта – небольшая дальность сигнала. Устойчивая связь возможна на расстоянии не более 35 км от ближайшей базовой станции даже при использовании усилителей и направленных антенн.

Это хорошо иллюстрирует рис. 1.12, где наглядно показана разница по распространению сигналов мобильных телефонов разных стандартов.

Система связи, действующая в стандарте GSM, рассчитана на ее использование в различных сферах. Она предоставляет пользователям широкий диапазон услуг и возможность применять разнообразное оборудование для передачи речевых сообщений и данных, вызывных и аварийных сигналов; подключаться к телефонным сетям общего пользования (PSTN), сетям передачи данных (PDN) и цифровым сетям с интеграцией служб (ISDN).

Стандарты цифровых систем GSM-900 и GSM-1800 используют диапазоны частот 890–960 МГц и 1,71 – 1,88 ГГц соответственно.

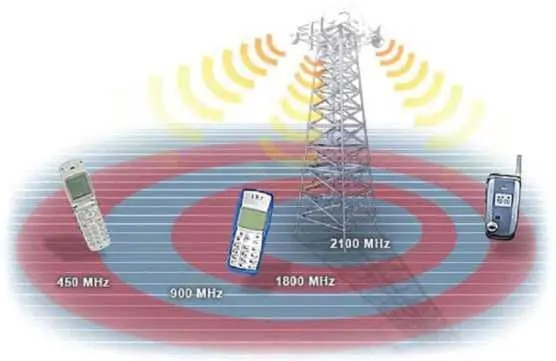

Рис. 1.12. Распространение сигналов мобильных телефонов разных стандартов

Для обеспечения максимальной развязки между каналами приема и передачи при формировании дуплексных каналов частотный диапазон стандарта GSM-900 разделен на две части. Нижний частотный участок 890—915МГц используется для формирования каналов передачи MS (мобильной станции), а нижний участок 935–960 МГц – для каналов передачи BTS (базовой станции).

Защитный интервал между частотными участками составляет 915–935 МГц.

Каждый частотный участок включает 124 фиксированные частоты с определенным шагом сетки частот.
