Андрей Кашкаров - Электронные устройства для глушения беспроводных сигналов (GSM, Wi-Fi, GPS и некоторых радиотелефонов)

Порт гетеродина, являющийся радиочастотным (далее – РЧ) входом, подсоединяется к антенне, настроенной в резонанс на частоту 800 МГц, а РЧ-выход сначала отправляется на специальный усилитель сигнала, который повышает выходную мощность устройства на 15–16 дБ.

После этого усиленный сигнал подается на выходную антенну.

Частоты получаемого и отправляемого сигналов всех мобильных телефонов, работающих на частоте 900 МГц, всегда различаются между собой ровно на 45 МГц. Когда устройство блокиратора сотовой связи включено, любой громко говорящий по телефону человек будет слышать лишь свой голос в телефоне, потому что ему или ей будет возвращаться собственный сигнал.

Описанный здесь электронный глушитель сотовой связи блокирует сигналы следящих устройств, которые используют GPS-навигацию автомобиля для слежения и сотовую частоту для записи полученных данных.

На рис. 1.14 представлена электрическая схема простого самодельного глушителя сотовой связи, элементы и узлы которого взяты от старого сотового телефона.

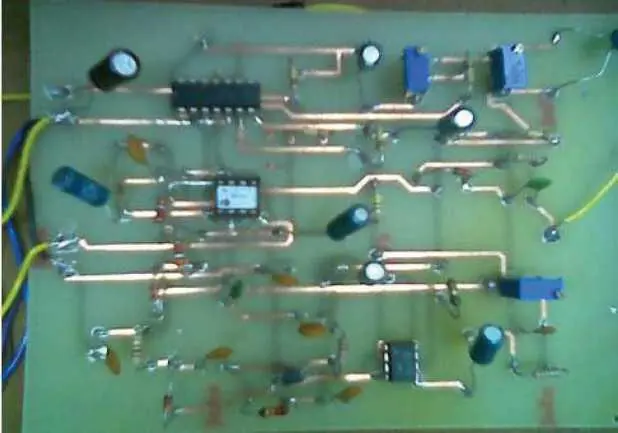

На рис. 1.15 изображен вид на печатную плату устройства.

Для питания используется батарея с номинальным напряжением 9 В или аккумулятор того же форм-фактора с напряжением 8,4 В.

Рис. 1.14. Электрическая схема простого самодельного глушителя сотовой связи

Рис. 1.15. Печатная плата устройства глушителя сигналов сотовой связи

Конструкция и электрическая схема глушителя частоты, который можно за один час свободного времени собрать самостоятельно, несложна. Устройство предназначено для подавления теле– и радиосигналов. Устройство сможет глушить практически любой телеканал (кроме каналов спутникового телевидения) на дистанции до 15 м от телевизора. На электрический схеме, представленной на рис. 1.16, показан генератор помех, передатчик которого выполнен всего на одном транзисторе.

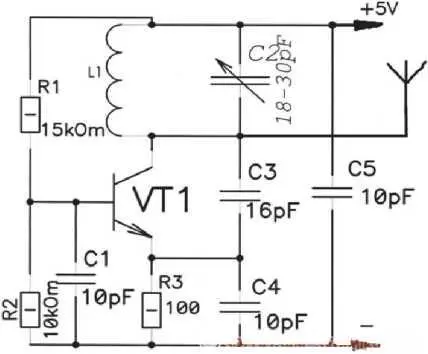

Рис. 1.16. Электрическая схема генератора помех на нарушения телевизионного приема

В устройстве можно использовать практически любые высокочастотные или даже сверхвысокочастотные маломощные транзисторы. Из простых полупроводниковых приборов хорошо подходят КТ368, КТ325, КТ399. В случае применения в качестве VT1 высокочастотного транзистора КТ399 эффективная «дальность» глушителя возрастает до 50 м.

Рассмотрим детали устройства, их назначение и функционал.

Контур L1 содержит всего 5–6 витков провода с диаметром 0,50,7 мм и намотан на оправе с диаметром 4 мм. В качестве антенны используется кусок медного провода с длиной 16–17 см. Антенну выводят за пределы корпуса, в котором помещается плата с элементами.

Вращением движка подстроечного конденсатора устройство настраивают на направленное подавление конкретных телеканалов, частота вещания которых общеизвестна.

Мощность устройства такова, что ее хватает для «глушения» 2–3 теле– или радиоканалов. Питается устройство постоянным напряжением от любого имеющегося в наличии источника питания с выходным напряжением в диапазоне 5-12 В, обеспечивающего ток потребления даже до 100 мА. Хотя реальный ток потребления устройства едва выходит за пределы 15 мкА.

Каждое электронное устройство оснащено источником вторичного электропитания. Специфика исполнения источника и его технические параметры определяются общесистемными требованиями к устройству в целом и условиями его эксплуатации.

В общем случае источники вторичного электропитания – это преобразователи первичной энергии в энергию, пригодную для работы устройства, наделенного определенными пользовательскими функциями. Дополнительной, часто безусловно необходимой функцией источника электропитания может быть обеспечение гальванической развязки между источником первичного напряжения и нагрузочными цепями.

Тип приборов под общим названием «источники питания» объединяет множество устройств. К их числу относятся как простые, на первый взгляд, электрохимические элементы с заданными характеристиками для переносных приборов, так и достаточно сложные, стационарные преобразователи энергии. Последние выполнены на основе узлов, способных осуществлять различные виды подстроек и регулировок для защиты от внешних и внутренних дестабилизирующих факторов.
