Андрей Кашкаров - Электронные устройства для глушения беспроводных сигналов (GSM, Wi-Fi, GPS и некоторых радиотелефонов)

Интеллектуальный блокиратор сотовых телефонов «RS jammini» предназначен для наблюдения за выходом в эфир сотовых телефонов стандарта GSM-900/1800 и их мгновенного блокирования в случае несанкционированной работы. На рис. 1.6 представлен внешний вид блокиратора сотовых телефонов (далее – БСТ) «RS jammini».

Технические характеристики устройства отражены в табл. 1.2.

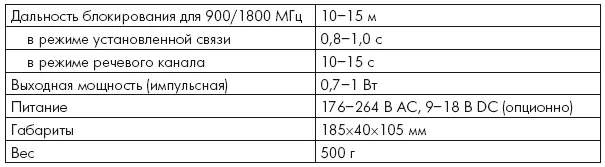

Таблица 1.2.

Технические характеристики блокиратора сотовых телефонов «RS jammini»

Это универсальная аппаратура интеллектуального блокирования сотовой связи любых действующих стандартов CDMA, WCDMA, DECT, NMT450i, AMPS/DAMPS, GSM900/1800 внутри заданной зоны, предназначенная для защиты утечки информации по каналам сотовой телефонии и предотвращающая использование сотовой связи в качестве канала управления, например взрывными устройствами.

Данная система может быть использована в залах для проведения закрытых совещаний, на секретных предприятиях и военных базах, в учреждениях пеницитиарной системы (зоны, тюрьмы, изоляторы), а также для соблюдения тишины в концертных залах, театрах, аудиториях, церквях. Предусмотрены дистанционное управление и работа в компьютерной сети. Аппаратура предназначена для круглосуточной эксплуатации и имеет режим самодиагностики. Радиус действия (зона подавления) аппаратуры – не менее 30 м.

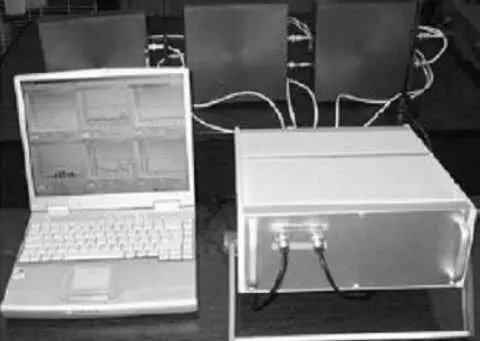

Внешний вид БСТ представлен на рис. 1.7.

Рис. 1.7. Прибор «RS multijammer»

Блокиратор сотовых телефонов (далее – БСТ) «Мозаика-ЗМ» является системой зашумления непрерывного действия. БСТ «Мозаика-ЗМ» предназначен для блокирования работы подслушивающих устройств, использующих каналы систем мобильной связи стандартов GSM-900/1800, E-GSM,

AMPS/DAMPS, CDMA, и блокирования работы телефонов названных систем мобильной связи в пределах выделенных помещений, предназначенных для ведения переговоров, проведения совещаний.

Внешний вид БСТ «Мозаика-ЗМ» представлен на рис. 1.8.

Рис. 1.8. Внешний вид БСТ «Мозаика-3М»

Технические характеристики прибора отражены в табл. 1.3.

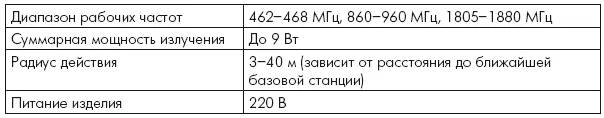

Таблица 1.3. Технические характеристики БСТ «Мозаика-ЗМ»

БСТ ЛГШ-701 предназначен для блокирования (подавления) связи между базовыми станциями и пользовательскими терминалами (телефонами) сетей сотовой связи, работающих в стандартах: IMT-MC-450 (NMT-450i), GSM 900, E-GSM 900, DSC/GSM 1800, DECT 1800, AMPS/N-AMPS/D-AMPS-800, CDMA-800, CDMA-2000.

Данный БСТ может быть использован для блокирования работы устройств несанкционированного прослушивания и радио исполнительных устройств, созданных с использованием всех перечисленных выше стандартов сотовой связи.

Эффективный радиус подавления зависит от мощности сигнала базовых станций в точке установки и типа используемых терминальных устройств (телефонов).

БСТ ЛГШ-701 выпускается в двух модификациях: ЛГШ-701 (базовая) и ЛГШ-701М. Различия между модификациями заключаются в том, что они работают в разных диапазонах сотовой связи.

БСТ ЛГШ-701, в отличие от ЛГШ-701М, работает в стандартах IMT-MC-450 (NMT-450i), CDMA2000 1x и не работает, например, в стандарте AMPS/N-AMPS/D-AMPS800.

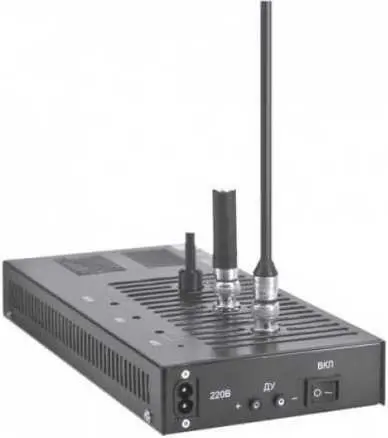

На рис. 1.9 представлен внешний вид БСТ ЛГШ-701.

Принцип работы

Принцип работы заключается в генерации шумового сигнала, который подается на выходы антенн. В приборе имеются три выхода и, соответственно, три антенны. По каждому из выходов возможна плавная регулировка мощности излучения.

Использование стандартного выходного разъема типа СР50-73 (аналог BNC) с волновым сопротивлением 50 Ом позволяет применять внешние антенные устройства для увеличения дальности подавления и для формирования требуемой формы зоны подавления отдельно для каждого диапазона частот.

Рис. 1.9. Внешний вид БСТЛГШ-701

Технические характеристики БСТ ЛГШ-701 представлены в табл. 1.4.
