В чемодан-ранец (рис. 13) уложены: снаряд, отсоединенная от него боевая часть, пусковая установка, состыкованная со снарядом, и катушка с кабелем.

Для предохранения от случайных наводок тока в цепи взведения взрывателя контакты этой цепи на корпусе боевой части закорачиваются. Закоротка (рис. 14) заармирована в резиновый колпачок, который защищает контактную колодку от пыли и влаги.

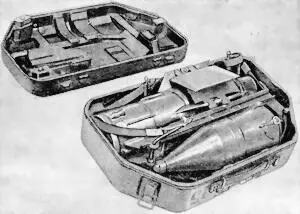

Рис. 13.Пусковая установка со снарядом в походном положении (укладка вьюка № 2, 3)

I

II

III

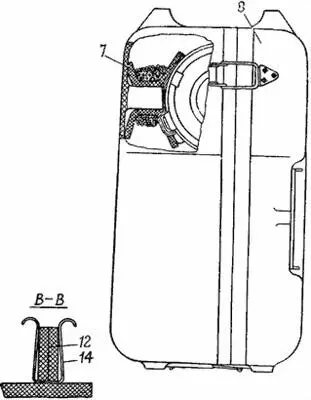

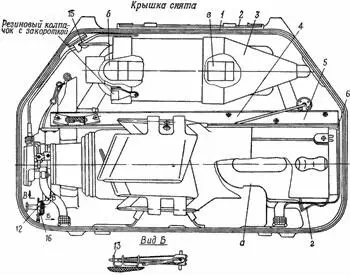

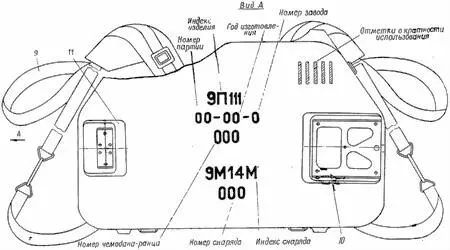

Рис. 14.Чемодан-ранец с пусковой установкой, укомплектованный снарядом:

1 — корпус чемодана-ранца 02.060; 2 — ручка 02.050; 3 — боевая часть 9Н110М; 4 — пусковая установка 01.000; 5 — снаряд; 6 — растяжка 01.000.01.200; 7 — катушка с кабелем 00.010; 8 — крышка чемодана-ранца 02.090; 9 — ремень 03.000; 10 — лоток 02.041; 11 — скоба 02.042; 12 — полиэтиленовая лента МРТУ 6-05-1250-69; 13 — скоба 02.029; 14 — лирка 62.066; 15 — державка 02.064; 16 — крышка 00.020; а — лоток; б — бобышка полукруглая; в — бобышка прямоугольная; г — вырез

У чемодана-ранца имеются плечевые ремни и ручка. Он может переноситься как за плечами, так и в руке (рис. 2).

Пусковая установка (рис. 15) служит для установки снаряда, придания снаряду угла возвышения, электрической связи его с пультом управления, пуска снаряда и направления его на начальном участке траектории.

Пусковая установка состоит из направляющей 1 , стойки 3 , бортразъема 4 и двух растяжек 5 с сошниками 14 . В боевом положении пусковая установка закрепляется на крышке 6 чемодана-ранца валиком 13 , который входит в зацепление со скобой 7 , а также стойкой 11 , входящей своими цапфами в отверстия лотка 8 .

Крышка чемодана-ранца служит при стрельбе основанием пусковой установки.

Поворотом скобы 9 сошник фиксируется в любой точке по длине растяжки. В походном положении установка с бортразъемом, катушкой и кабелем укладывается в чемодан-ранец.

Направляющая 1 предназначена для направления движения снаряда на начальном участке траектории.

Полозки направляющей, по которым при выстреле снаряд скользит своими бугелями, в передней части срезаны с таким расчетом, чтобы передние и задние бугели снаряда сходили с них одновременно. В передней части направляющей имеется стойка 11 , закрепленная наметками 12 и винтами 10 . В задней части направляющей закреплен уровень 2 . Цена малого деления шкалы уровня 0-05. Пределы шкалы от –1-00 до +2-00.

При горизонтальном положении крышки чемодана-ранца можно устанавливать углы возвышения направляющей от 0-30 до 1-75; дополнительное расширение диапазона углов возвышения достигается наклонной установкой крышки или всего чемодана-ранца.

Для придания направляющей требуемого угла возвышения необходимо установить корпус уровня на соответствующее деление шкалы и, изменяя положение стойки, вывести пузырек уровня на середину.

Бортразъем с кабелем (рис. 16) служит для соединения электрических цепей снаряда с пультом управления через розетку бортового разъема снаряда. Принципиальная электрическая и электромонтажная схемы бортразъема с кабелем приведены на этом же рисунке.

Бортразъем состоит из корпуса 7 , крышки 8 , вкладыша 12 , толкателя 6 , корпуса 18 и кабеля 5 с вилкой.

В верхней части корпуса 7 имеется прилив а , в котором размещен толкатель 6 с пружиной 11 . В нижней части имеется прилив б с отверстием, в которое входит штифт стойки при установке бортразъема на пусковой установке.

Вкладыш 12 закреплен в корпусе 7 винтами 16 , ввернутым» в пластину 17 . Крышка 8 крепится к корпусу винтами 9 . Для обеспечения герметичности под крышку поставлено уплотнительное кольцо 10 . Спереди на корпус 7 надет корпус 18 , который служит для соединения бортразъема установки с розеткой бортразъема снаряда. У корпуса 18 имеются два захвата в , которые заходят за выступы розетки снаряда. Фиксируется корпус 18 стопором 2 , подпружиненным пружиной 1 .
