Микротумблер «12 в — 13 в » 28 служит для подключения дополнительного элемента аккумуляторной батареи. Если при проверке годности батареи вольтметром пульта окажется, что напряжение батареи меньше 11,5 в , но стрелка вольтметра не вышла за границы сектора на шкале, то необходимо переключить микротумблер в положение «13 в ». Если напряжение меньше 11,5 в и стрелка вышла за границы сектора на шкале, то необходимо заменить батарею, а снятую батарею отправить на заряд.

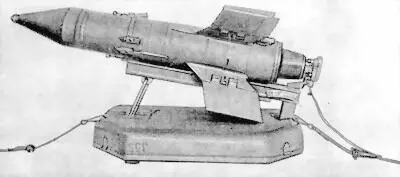

Рис. 8.Пусковая установка со снарядом в боевом положении

На задней стенке пульта имеется ниша, закрытая накладкой 38 , которая крепится винтом 39 . В нише расположены микротумблеры К и Л ( 35 ) и вилка 36 , закрытая крышкой 37 . К вилке 36 при проверках пульта подключается контрольный кабель. Кроме того, на задней стенке размещены колодка 34 со вставкой 22 , необходимой при подключении аккумуляторной батареи, и упоры 40 .

Для закрепления аккумуляторной батареи на боковых стенках корпуса пульта имеются замки 15 , а для крепления вьюка 17 — скобы 1 и петли 16 .

Стойка 13 визира служит для крепления визира на пульте управления в боевом положении с помощью зажима 12 .

Стойка визира позволяет в зависимости от роста оператора и размещения пульта на огневой позиции производить регулировку визира по высоте и поворачивать визир в горизонтальной плоскости. Для этого, вращая втулку 32 против часовой стрелки, освободить трубку 33 от зажима цангой 31 и, поднимая или опуская ее и поворачивая вместе с визиром, навести визир в нужном направлении, после чего, вращая втулку 32 по часовой стрелке, закрепить цангой 31 трубку 33 с визиром.

Для перевода визира в походное положение необходимо ослабить зажим 12 , крепящий визир на стойке 13 , снять визир. Ослабив зажим 12 основания стойки визира, уложить стойку в горизонтальное положение и закрепить поворотом зажима; зажим стойки визира не должен лежать на резиновом протекторе рукоятки управления. Установить визир в горизонтальное положение в кронштейне 30 , закрепив его зажимом 12 кронштейна. Положение зажимов 12 при этом должно соответствовать рис. 6, 9.

Вьюк № 1 переносится с помощью вьючного приспособления. К корпусу пульта 1 (рис. 6) снизу карабинами крепится дно вьюка 17 .

Вьюк № 1 переносится за спиной на плечевых ремнях 15 , которые карабинами 16 крепятся к корпусу пульта.

Сверху корпус пульта закрывается чехлом 10.

Плечевые ремни имеют петли для поддержания вьюка руками при переноске и могут регулироваться по длине пряжками 14 в зависимости от роста оператора. В чехле 10 имеются карманы для укладки пенала 12 с индивидуальным комплектом ЗИП, емкости со спирто-глицериновой смесью 18 и бойков-приставок 9 .

Оптический визир предназначается для наблюдения за целью и наведения на нее снаряда.

Визир представляет собой монокулярный оптический прибор с перископичностью 250 мм, увеличением 8 хи полем зрения 11°30′.

В верхней части визира в корпусе 12 (рис. 10) установлена головная призма 14 , отклоняющая оптическую ось на 90°.

Перед головной призмой расположены два откидывающихся светофильтра 8 и 13 .

Сине-зеленый светофильтр 13 , который используется в солнечную погоду для улучшения видимости, смонтирован внутри корпуса 12 .

Для установки его в рабочее положение необходимо повернуть поводок 20 по часовой стрелке.

Оранжевый светофильтр 8 , предназначенный для снижения бликов водной поверхности, смонтирован снаружи корпуса 12 . Включение и выключение оранжевого светофильтра производятся перебросом и фиксацией его на одну из двух кнопок 7 .

За головной призмой в трубе 15 установлен объектив 16 , состоящий из двух линз, которые закреплены в оправе 5 .

В корпусе 17 башмачной призмы установлена башмачная призма 2 и призма-клин 3 , предназначенные для получения прямого изображения и отклонения визирного луча на 90°.

В фокальной плоскости объектива 16 расположен коллектив 18 и далее пятилинзовый окуляр 19 . Окуляр 19 имеет диоптрийную наводку в пределах ±4 диоптрий.
