д) 0,3 а-ч на остальных циклах, проведенных в указанном в п. «г» интервале температур; общее количество циклов равно 20.

Рис. 11.Аккумуляторная батарея 11ФГ-400 ФЮ3.585.231:

1 — корпус ФЮ6.112.112; 2 — крышка ФЮ6.173.144; 3 — винт с гайкой МЗ×12-052 ГОСТ 1491-62 / М3-052 ГОСТ 5927-62; 4 — обойма ФЮ6.212.037; 5 — кольцо уплотнительное ФЮ8.683.401; 6, 7 — прокладки ФЮ7.840.890; 8 — аккумулятор ФГ-400 ФЮ3.585.164 Сп; 9 — прокладка ФЮ8.683.403; 10 — вставка 58.00.030 / 9С415; 11 — винт М6 ФЮ8.900.029; 12 — крышка ФЮ6.178.030; 13 — винт ФЮ8.916.010; 14 — корпус сосуда ФЮ7.530.117; 15 — положительная пластина ФЮ5.555.188; 16 — прокладка ФЮ7.840.123; 17 — отрицательная пластина ФЮ5.556.204; 18 — сепаратор (полотно из капрона, артикул № 56003 МАП ТУ № 335-49); 19 — прокладка ФЮ7.840.122; 20 — колпачок ФЮ7.850.047; 21 — чашечка ФЮ6.210.023; 22 — положительный вывод (никель НП2, лента мягкая 0,3 ГОСТ 2170-62 8×90); 23 — отрицательный вывод (никель НП2, лента мягкая 0,2 ГОСТ 2170-62 3×113); 24 — колпачок ФЮ7.850.113; 26 — шайба ФЮ8.949.046

Примечание . Крышка поз. 12 с 1968 г. поставляется без винтов поз. 13 .

Аккумуляторная батарея (рис. 11) состоит из следующих основных частей:

— одиннадцати последовательно соединенных щелочных никель-кадмиевых герметичных фольговых аккумуляторов 8 типа ФГ-400;

— сварного дюралюминиевого корпуса 1 ;

— обоймы 4 с крышкой 2 ;

— изоляционных прокладок 6 и 7 ;

— вставки 10 ;

— крышки 12 ;

— винта М6 11 .

Каждый аккумулятор ФГ-400 состоит из стального корпуса 14 ; положительной и отрицательной пластин 15, 17 ; сепаратора 18 , разделяющего положительную и отрицательную пластины; деталей изоляции и герметизации 19, 20, 21, 24, 25 ; токоотводящих выводов 22, 23 .

Аккумуляторы плотно вставлены в гнезда обоймы из пенопласта 4 . Обойма помещена в дюралюминиевый корпус 1 , который герметично закрыт крышкой 2 с проложенным в пазах уплотнительным кольцом 5 .

Крышка прижата к корпусу винтами с гайками 3 . На крышке корпуса имеется отверстие для проверки герметичности батареи, закрытое винтом 11 . Винт 11 и два винта 3 опломбированы. На корпусе батареи нанесены шифр и номер батареи, шифр завода-изготовителя и дата выпуска батареи.

Кроме того, на крышке батареи нанесены номер батареи, месяц и год выпуска, а также клеймо ОТК и клеймо представителя заказчика.

Аккумуляторы в батарее соединены между собой последовательно. Подключение батареи к пульту управления при эксплуатации или к прибору 9В614 при заряде-разряде производится через вставку 10 (штепсельная розетка).

Положительный вывод 1-го аккумулятора, отрицательные выводы 10-го и 11-го аккумуляторов выведены соответственно к гнездам 1, 2 и 3 вставки. Схема соединения аккумуляторов в батарее приведена на рис. 11.

При транспортировании и хранении батарей вставка закрывается крышкой 12 .

Наружная поверхность батареи окрашена защитной эмалью.

Транспортирование батарей производится в штатной парковой укупорке (рис. 12). Штатная парковая укупорка представляет собой деревянный ящик на четыре батареи. На крышке ящика имеется карман для документации. На ящике нанесены шифр и количество батарей, их заводские номера, шифр завода-изготовителя, дата выпуска батарей и вес. Штатная парковая укупорка и карман для документации опломбированы.

Для соединения аккумуляторной батареи с корпусом пульта управления предусмотрена вставка 22 (рис. 9) с тремя гнездами, служащая одновременно направляющим стержнем; бобышка 25 , предохраняющая аккумуляторную батарею от вертикальных перемещений, и два крюка 24 для захвата батареи замками 15 .

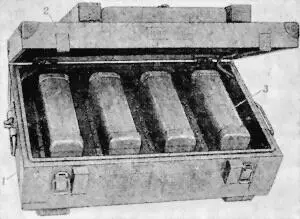

Рис. 12.Укупорка батареи 11ФГ-400:

1 — штатная парковая укупорка; 2 — карман для документации; 3 — аккумуляторная батарея 11ФГ-400 ФЮ3.585.231 Сп

К комплексу 9К11 прикладываются две батареи.

С пультом управления эксплуатируется одна батарея, вторая батарея находится на зарядной станции (в полковой мастерской).

Смена батареи производится один раз в месяц, если пульт управления эксплуатируется при температуре от -40 до +35 °C, или через 15 дней, если эксплуатация проводилась при температуре от +35 до +50 °C (батарея может саморазряжаться). При замене батареи микротумблер 28 должен быть установлен в положение «12 в ».
