Министерство Обороны СССР - Переносной противотанковый комплекс 9К11. Техническое описание и инструкция по эксплуатации

Для транспортировки на большие расстояния, а также для комплектного хранения в войсках комплекс укладывается в парковую укупорку: ящик для вьюка № 1 (рис. 4), ящик для вьюков № 2 и № 3 (рис. 5).

Дальность стрельбы:

максимальная 3000 м

минимальная 500 м

Скорострельность на максимальную дальность мин 2 выстрела

Сектор стрельбы при одном положении пусковой установки:

на дальность 500 м ±9°

на дальность 1500–3000 м ±22,5°

Время перевода комплекса из походного положения в боевое 1 мин 40 сек

Время перевода комплекса из боевого положения в походное 2 мин

Вес:

вьюка № 1 12,4 кг

вьюка № 2 (№ 3) 18,1 кг

Срок службы:

чемодана-ранца с пусковой установкой 10 выстрелов

пульта управления 2000 выстрелов

Основные технические характеристики визира:

увеличение 8 х

поле зрения 11°30′

увод линии визирования при включении светофильтра 0,5 тыс. дист.

вес 1,7 кг

Основные технические характеристики батареи:

номинальное напряжение 12 в

номинальная емкость свежезаряженной батареи при разряде в нормальных условиях 1,5 а-ч

зарядный ток 1 а

количество выстрелов от батареи при нормальных условиях в конце срока хранения Не менее 60

вес 2,4 кг

срок службы 20 циклов (заряд-доразряд)

I

II

III

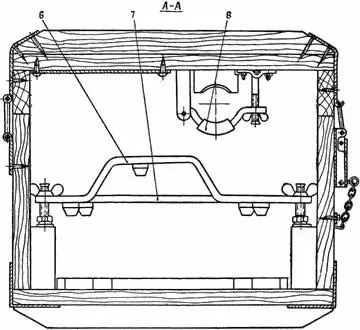

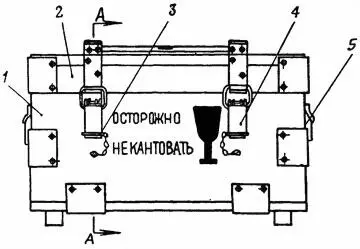

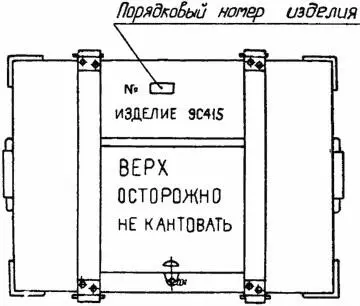

Рис. 4.Ящик для пульта управления (парковая укупорка):

1 — корпус 55.00.050; 2 — крышка 55.00.140; 3 — чека 55.00.062; 4 — замок № 1 ГОСТ 1322-59; 5 — ручка 55.00.017; 6 — скоба 55.00.150; 7 — планка 55.00.150; 8 — прижим 55.00.110

Наземная аппаратура управления (рис. 6) состоит из пульта управления, визира, аккумуляторной батареи и индивидуального комплекта ЗИП. Для переноски наземной аппаратуры управления имеется вьючное приспособление.

Пульт управления с визиром и аккумуляторной батареей называется «Пульт управления 9С415» [4] Далее по тексту «пульт управления». . Наземная аппаратура управления предназначена для пуска и управления снарядом в полете при наблюдении оператором за целью и снарядом как с помощью визира, так и без него.

С помощью пульта управления (рис. 7) оператор осуществляет пуск снарядов, установленных на пусковых установках (рис. 8), и управление ими в полете.

На корпусе 2 пульта (рис. 9) сверху расположены рукоятка управления 14 , стойка 13 визира, ручка 21 переключателя «Пусковая уст.», кнопка 20 «Пуск», кронштейн 30 с зажимом 12 для крепления визира в походном положении и ламподержатель 8 , в котором установлена сигнальная лампа 9 «Изд. уст.», закрытая колпачком 6 со стеклом. Рукоятка управления служит для подачи наводчиком команд управления снарядом в полете. Для удобства при переноске рукоятка убирается внутрь корпуса пульта.

Переключатель «Пусковая уст.» служит для подключения одной из пусковых установок.

На передней стенке корпуса пульта управления расположены вольтметр 26 , кнопка 27 «Контр. питания» (для контроля напряжения батареи), корпус 3 предохранителей с предохранителями 4 и 11 и микротумблером «12 в — 13 в » 28 и четыре вставки Ш1 — Ш4 19 для подключения к пульту управления кабельных вилок 18 пусковых установок.

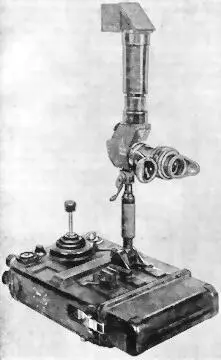

Рис. 7.Пульт управления в боевом положении

В походном положении вставки 19 закрываются крышками 29 .

Предохранители 4 и 11 устанавливаются в гнезда корпуса предохранителей и закрываются колпачками 5 .

Вольтметром 26 проверяют напряжение аккумуляторной батареи 23 . Для проверки годности батареи необходимо нажать на кнопку 27 «Контр. питания» и снять показания по шкале вольтметра 26 . При этом переключатель «Пусковая уст.» должен быть установлен в одном из положений «1», «2», «3», «4».

Батарея считается годной, если стрелка вольтметра находится в пределах закрашенного сектора, ограниченного двумя линиями на шкале.
