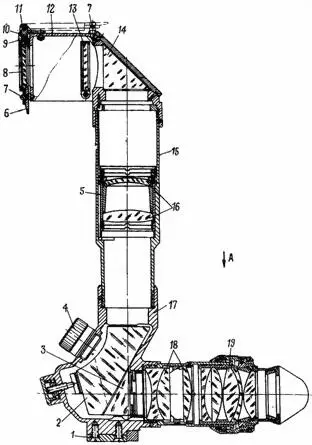

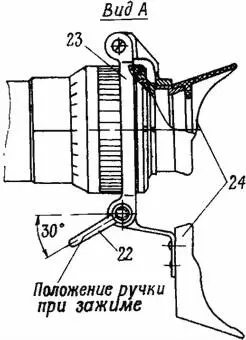

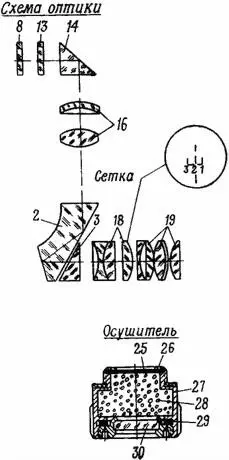

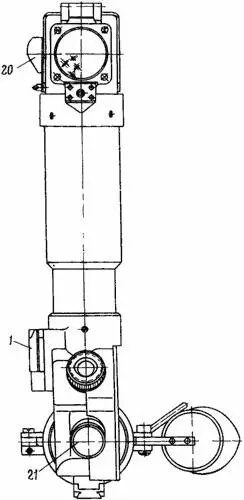

Рис. 10.Визир 9Ш16:

1 — направляющая планка 3–4; 2 — башмачная призма 3–5; 3 — призма-клин 3–8; 4 — осушитель Сб6; 5 — оправа объектива 9–7; 6 — светофильтр оранжевый в оправе Сб7; 7 — кнопка 11; 8 — светофильтр оранжевый 7–2; 9 — винт М2,5×8-001 ГОСТ 1490-62: 10 — крышка 7–3; 11 — оправа 7–1; 12 — корпус Сб1-1; 13 — светофильтр сине-зеленый 1–3; 14 — головная призма 1–9; 15 — труба 7; 16 — объектив 2–2, 2–3; 17 — корпус башмачной призмы 3–3; 18 — коллектив 4–1, 4–8; 19 — окуляр 4–3, 4–4, 4 — 10, 4 — 11, 4 — 12; 20 — поводок Сб1-4; 21 — крышка 3–7; 22 — ручка 5–3; 23 — хомутик 5–9; 24 — наглазник 5 — 11; 25 — сетка 6–5; 26 — кольцо 6–6; 27 — корпус 6–3; 28 — снликагель индикаторный РТМ-Ю-46-65; 29 — прокладка 6–4; 30 — стекло в оправе Сб6-1

К корпусу 17 башмачной призмы крепятся осушитель 4 и две направляющие планки 1 , с помощью которых визир устанавливается в боевое (рис. 9) и в походное положения (рис. 6).

Осушитель, предназначенный для поглощения влаги внутри визира, состоит из корпуса 27 (рис. 10), который закрыт с одной стороны стеклом в оправе 30 и прокладкой 29 , с другой стороны в корпус вклеена сетка 25 с кольцом 26 . Внутри корпуса помещается силикагель 28 . Корпус 27 ввертывается в корпус 17 башмачной призмы. При изменении цвета силикагеля осушитель вывертывается и заменяется новым из ЗИП.

На одной из линз коллектива 18 нанесена сетка для определения дальности до цели (танка).

На сетке имеются три штриха различной высоты с цифрами 1, 2, 3. Цифры указывают расстояние до цели в километрах. При расчете штрихов сетки высота танка принята равной 2,3 м .

Для определения дальности надо совмещать поочередно штрихи с целью (танком); под тем штрихом, высота которого равна высоте цели, указана дальность до нее.

У визира имеется откидной наглазник 24 , что позволяет оператору работать в противогазе.

Необходимо помнить, что правильное и бережное обращение с визиром обеспечивает надежность его работы и длительный срок службы без ремонта.

При эксплуатации визира необходимо соблюдать следующие меры предосторожности.

1. Не вносить визир с мороза в теплое помещение во избежание появления инея на сетке.

2. Не отвертывать крышку 21 , закрывающую юстировочный винт башмачной призмы.

3. При смене осушителя беречь от повреждения слой материала, закраивающий внутреннюю полость визита, не оставлять визир длительное время с открытым отверстием под осушитель, так как через него в визир может проникнуть влага и попасть грязь.

4. Оберегать оранжевый светофильтр от ударов, загрязнения и повреждений.

В качестве источника питания пульта управления применяется аккумуляторная батарея 11ФГ-400.

Батарея обеспечивает пульт управления напряжением постоянного тока 12 в . Кроме того, она обеспечивает емкость:

а) 0,6 а-ч после хранения в заряженном состоянии в течение 30 суток при температуре от — 10 до +35 °C на всех 20 циклах заряда-разряда и при разряде в том же температурном диапазоне при условии, что батарея будет находиться при температуре выше +30 °C не более 180 ч в течение 30 суток;

б) 0,6 а-ч после хранения в заряженном состоянии в течение 15 суток при температура от +35 до +50 °C и при разряде в том же температурном диапазоне на двух циклах заряда-разряда из первых пяти, если при этом в интервале температур от +35 до +50 °C батарея будет находиться не более 8 ч в сутки, остальные 16 ч в сутки допускается пребывание при температуре не свыше +30 °C;

в) 0,3 а-ч на остальных циклах, проведенных при температуре, указанной в п. «б».

Примечание . Каждый цикл заряда-разряда, проведенный при температуре от +35 до +50 °C, засчитывается за три цикла; общее количество проведенных циклов равно 6;

г) 0,6 а-ч после хранения в заряженном состоянии в течение 30 суток при температуре от -40 до -10 °C и при разряде в тех же температурных условиях на двух циклах из первых пяти;
