НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

При отвертывании казенника от трубы пользуются сквозным отверстием О в шаровой пяте, в которое вставляется ломик. Этим отверстием пользуются также для окончательного поджатия при навертывании казенника на трубу.

Для разборки ствол необходимо положить (примерно в горизонтальном положении) на деревянные подставки (козлы), после чего вставить в отверстие казенника ломик и, удерживая трубу от вращения (удерживать ее должны два-три человека), отвернуть казенник от ствола, вращая ломик в левую сторону (повернувшись лицом к дульной части). Если нажатия руки на ломик недостаточно, то разрешается по концу ломика ударить молотком. Если труба при этом будет проворачиваться, то необходимо ее зажать в обойме двуноги, что облегчит процесс свертывания казенника.

Для разборки хомута с опорами (рис. 14) необходимо вытащить шплинт, отвернуть гайку, выбить болт 40 и снять зажим ЗЖ и хомут с опорами, затем выбить штифт 48 барашка, свернуть барашек 44 и снять прижимную планку 43 с трубы ствола.

а

б

в

г

д

е

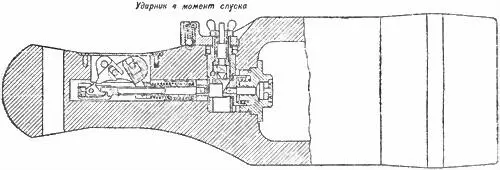

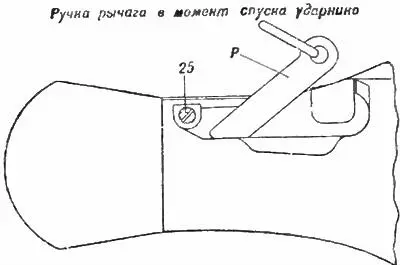

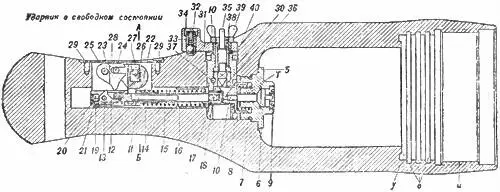

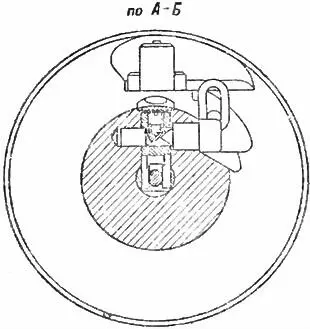

Рис. 15.Стреляющее приспособление:

а— ударник в свободном состоянии; б— ударник в момент спуска; в— ручка рычага в момент спуска ударника; г— боек жесткий; д— боек застопорен; е— разрез казенника по АВ; 5 — корпус (1-27); 6— боек (1-28); 7— пружина (1-29); 8— основание бойка (1-30); 9— упор (1-31); 10— штифт; 11— ползун ударника (1–3); 12— собачка (1–4); 13— ось (1–5); 14— втулка упорная (1–9); 15— пружина ударника (1-10); 16— втулка ударника (1-11); 17— наконечник (1-12); 18— штифт (1-13); 19— пластинчатая пружина (1–6); 20— планка (1–7); 21— винт (1–8); 22— рычаг (1-34); 23— крючок (1-32); 24— палец; 25— ось крючка (1-33); 26— ручка рычага (сб. 1–7); 27— винт (1-23); 28— крышка (планка) (1-38); 29— винт (1-39); 30— корпус выключателя (1-14); 31— ручка выключателя (1-20); 32— шарик (1-21); 33— пружина ручки (1-22); 34— крышка ручки (1-23); 35— стопор (1-18); 36— втулка (1-16); 37— шпилька (1-17); 38— втулка нарезная (1-15); 39— барашек (1-25); 40— резьбовое кольцо (1-19); 49— винт установочный (1-26); 51— стопорный винт ручки (1-24); Р— ручка; Т— кольцевые выточки; Ю— фланец; в— резьба; е— выточки (лабиринт); у— кольцевой уступ.

Для сборки ствола необходимо предварительно поставить хомут с опорами Х (рис. 13) (если последний был снят).

Сборку хомута с опорами производить следующим образом:

1. Надеть хомут между кольцевыми выступами в .

2. Надеть прижимную планку 43 на специальный болт 42 , патрубком вниз.

3. Навернуть на нарезную часть специального болта 42 барашек 44 и закрепить его штифтом 48 барашка.

4. Вставить болт 40 , навернуть на него гайку и поставить шплинт.

5. Уложить трубу на подставки и навернуть с помощью ломика казенник, который в конце резьбы подтянуть, легко ударяя по ломику молотком.

Инструмент для разборки ствола (рис. 66): ломик сб. 3 (35) , универсальный гаечный ключ, ручник (молоток), пробойник 15 , слесарные крючки для вынимания обтюрирующего кольца (изготовляются средствами части).

Примечание. Обтюрирующее кольцо вынимается только для замены его; с этой целого старое обтюрирующее кольцо вынимается при помощи слесарных крючков, изготовленных из проволоки, и взамен его вставляется новое (из числа запасных). В этом случае при сборке ствола, необходимо очень хорошо подтянуть казенник на резьбе трубы, так, чтобы обтюрирующее кольцо вошло в соответствующие уступы казенника и трубы.
