Каждый образец вооружения, кроме того, имеет полное и сокращенное наименование. В данном случае: 107-мм горно-вьючных полковой миномет обр. 1938 г. — полное наименование, а 107 ГВПМ-38 — сокращенное наименование.
Примечание. В настоящем «Руководстве службы» для связи рисунков с текстом принята простейшая (порядковая) нумерация деталей. Заводской (чертежный) номер детали в описании рисунков дается в скобках, под рисунками после наименования детали.
В некоторых случаях на рисунках дается заводской (чертежный) номер детали; при этом делаются соответствующие оговорки.
ОТДЕЛ ПЕРВЫЙ
ОПИСАНИЕ СИСТЕМЫ
БОЕВЫЕ СВОЙСТВА И НАЗНАЧЕНИЕ 107-мм ГОРНО-ВЬЮЧНОГО ПОЛКОВОГО МИНОМЕТА ОБР. 1938 г.
107-мм горно-вьючный полковой миномет является оружием ближнего боя и навесного огня. Этот миномет, обладающий навесным огнем, достаточной меткостью, большой скорострельностью (до 15 выстрелов в минуту), подвижностью и дальнобойностью до 5000 м, является мощным оружием сопровождения горно-стрелковых и кавалерийских частей.
Рис. 1.107-мм горно-вьючный полковой миномет обр. 1938 г. в боевом положении.
Для преодоления горных массивов, при переходе по узким и крутым тропам 107-мм горно-вьючный полковой миномет может разбираться на части и перевозиться на конских вьюках; последнее делает его высокоманевренным. Кроме того, миномет может перевозиться на колесном ходу (в прицепе к передку) конной тягой, четырехконной упряжкой.
На короткие дистанции миномет может перевозиться на колесном ходу усилием минометного расчета, а будучи разобран на три части (ствол, двунога и плита), может переноситься минометным расчетом.

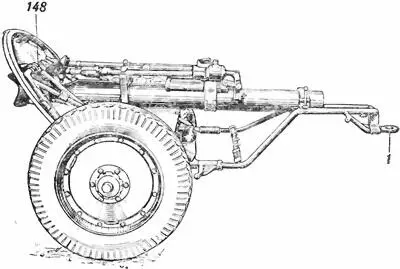

Рис. 2.107-мм горно-вьючный полковой миномет обр. 1938 г. в походном положении на колесном ходе:
1— шворневая лапа; 148— крюк.
Имеющий в своем боекомплекте осколочно-фугасную мину, миномет может, благодаря надежности траектории, в сочетании с переменным зарядом, решать следующие огневые задачи на дистанциях от 800 до 5000 м :
1. Подавление живой силы противника и его огневых средств, находящихся на обратных скатах и в глубоких естественных и искусственных укрытиях горного характера, как открытого, так и закрытого типа, и типа блиндажей с дерево-земляным покрытием.
2. Разрушение проволочных заграждений и других легких сооружений противника, которые задерживают продвижение наших войск.
3. Создание заградительного огня.
Решение этих задач обеспечивается хорошим осколочным действием мины (при установке взрывателя на мгновенное действие) и надежным фугасным действием фугасной мины (при установке взрывателя на замедленное действие).
107-мм горно-вьючный полковой миномет обр. 1938 г., благодаря крутизне траектории, а также сравнительно малым габаритам, может быть расположен в боевом положении в глубоких укрытиях, трудно уязвимых огнем противника.
Простота конструкции, а также простота подготовки позиции обеспечивает миномету быстрый переход из походного положения в боевое и обратно, безотказное же действие и скорострельность его способствуют быстрому выполнению поставленной огневой задачи.
От личного расчета требуется слаженность, хорошая подготовка и полная взаимозаменяемость.
ПОХОДНОЕ ДВИЖЕНИЕ
Для передвижения 107-мм горно-вьючный полковой миномет обр. 1938 г. имеет следующие транспортные средства:
Рис. 3.Передок к 107-мм горно-вьючному полковому миномету обр. 1938 г. (вид сзади).
1. Колесный ход для перевозки миномета.
2. Передок для тяги колесного хода с минометом и для перевозки 20 мин.

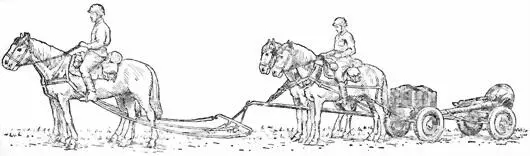

Рис. 4.107-мм горно-вьючный полковой миномет обр. 1938 г. в походном положении в прицепе за передком на конвой тяге.
Передок с колесным ходом миномета может транспортироваться конной тягой (шагом и рысью) с помощью четырехконной упряжки со скоростью 7–8 км/час .
Кроме того, миномет с колесным ходом без передка может перевозиться на 1,5-т автомашине ГАЗ-ЗА (специально оборудованной для этой цели) со скоростью до 40 км/час . Эта же машина служит для перевозки расчета, а также мин, уложенных в парковые ящики.
