НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Стреляющее приспособление (рис. 15 и 16), состоящее из: стреляющего механизма С , ударного механизма У и выключателя В (рис. 16), служит для производства выстрела посредством удара бойком по капсюлю основного заряда мины, после ее опускания в канал ствола, или посредством накола этого капсюля на боек в конце скольжения мины по каналу ствола. Таким образом стреляющее приспособление обеспечивает производство выстрела двумя способами:

а) действием ударного механизма стреляющего приспособления, который взводится после заряжания миномета;

б) жестким самонаколом мины при опускании ее в канал ствола.

Стреляющее приспособление имеет выключатель, от положения которого зависит способ производства выстрела.

Стреляющий механизм (рис. 16 и 16) состоит из корпуса 5 , бойка 6 , пружины 7 , основания бойка 8 , упора 9 и штифта 10 .

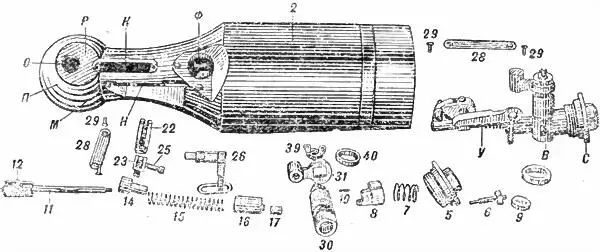

Рис. 16.Казенник в разобранном виде:

2— корпус казенника; 5— корпус бойка (1-27); 6— боек (1-28); 7— пружина (1-29); 8— основание бойка (1-30); 9— упор (1-31); 10— штифт; 11— ползун ударника (1–3); 12— собачка (1–4); 14— втулка упорная (1–9); 15— пружина ударника (1-10); 16— втулка ударника (1-11); 17— наконечник (1-12); 22— рычаг (1-34); 23— крючок (1-32); 25— ось крючка (1-33); 26— ручка рычага (сб. 1–7); 28— крышка (1-38); 29— винты (1-39); 30— корпус выключателя (1-14); 31— ручка выключателя (1-20); 39— барашек (1-25); 40— резьбовое кольцо (1-19). К, Ф, М, Н— отверстия (гнезда) для стреляющего приспособления; П— шаровая пята; Р— грани пяты; О— отверстие для свертывания казенника; С— стреляющий механизм; У— ударный механизм; В— выключатель.

В корпусе 5 помещается боек 6 , который спереди закрыт ввинченным упором 9 . Упор 9 имеет центральное отверстие для прохода полусферической (передней) части бойка. В задней части корпус имеет патрубок, на который надевается пружина 7 , а на конец бойка 6 навертывается основание бойка 8 ; закрепляющееся штифтом 10 .

Собранный таким образом стреляющий механизм ввертывается в казенник со стороны дна казенника (в цилиндрическом отверстии казенника и на корпусе 5 имеется резьба). Если теперь ударить вдоль оси по хвосту основания бойка, то последний, сжимая пружину 7 , вместе с бойком 6 продвинется вперед, полусферическая часть бойка выйдет за передний срез упора 9 и ударит по капсюлю основного заряда мины.

После удара сжатая пружина 7 возвратит боек в первоначальное положение.

Если хвост основания бойка поджать вперед и в этом положении закрепить, то будет обеспечен постоянный выход полусферической части бойка за передний срез упора 9 , что позволит заряжаемой мине накалываться капсюлем на боек.

Для предотвращения возможного прорыва газов боек 6 своей конусной и цилиндрической частью притерт к корпусу; корпус 5 имеет три кольцевых выточки Т , которые в качестве лабиринтного уплотнения служат для дополнительной обтюрации прорывающихся газов.

Ударный механизм (рис. 15) состоит из ползуна ударника 11 с собачкой 12 , соединенной с ползуном осью 13 , упорной втулки 14 , надетой на ползун, и пружины ударника 15 , которая одним концом упирается в упорную втулку 14 , а другим — во втулку ударника 16 , которая также надета на ползун.

На переднюю часть ползуна завернут и закреплен штифтом 18 наконечник 17 . В хвостовой части ползун имеет пластинчатую пружину 19 , которая прикреплена к нему планкой 20 и винтом 21 .

Пружина 19 поджимает собачку 12 к хвосту ползуна. Собранный таким образом ударный механизм вставляется в соответствующее гнездо казенника так, чтобы пружина собачки заняла нижнее положение.

Кроме того, ударный механизм включает рычаг 22 , который одним пазом надевается своей нижней вилкой (рожками) на ползун 11 , а пальцем 24 входит в вырез крючка 23 . При вращении рычага и карточка палец 24 скользит по вырезу крючка 23 .

Крючок 23 и рычаг 22 вставляются в казенник через отверстие К . Крючок 23 соединяется с казенником при помощи оси крючка 25 , входящей в отверстие М (рис. 16), в которое она ввинчивается своей головной частью. Рычаг 22 соединяется с казенником при помощи ручки рычага 26 , на средней части которой (имеющей квадратное сечение) жестко посажен и закреплен винтом 27 рычаг 22 . Цилиндрическими своими концами ручка рычага входит в отверстие Н казенника (рис. 16) и вращается в нем, вращая, в свою очередь, рычаг. Наружная часть ручки рычага заканчивается собственно ручкой Р (рис. 15), при помощи которой ударный механизм взводится для производства выстрела. Для облегчения взведения ударного механизма к ручке рычага прицепляется за кольцо спусковой шнур.
