НКО СССР - 107-мм горно-вьючный полковой миномет обр. 1938 г. (107 ГВПМ-38) Руководство службы.

Для ведения стрельбы 107-мм горно-вьючный полковой миномет снабжается коллиматорным прицелом МП-82-УС (усиленный).

Ствол миномета состоит из трубы 1 и казенника 2 , соединяющихся друг с другом посредством резьбы М (рис. 12). Для обтюрации пороховых газов в дно казенника вставлено медное обтюрирующее кольцо 3 (рис. 13), к которому своими кольцевыми уступами плотно прилегает торец трубы 1 .

Рис. 12.Труба ствола свинчена с казенника:

1— труба ствола (1–1); 2— казенник (сб. 1–8); М— резьба; Г— кольцевые выточки; Х— хомут с опорами (сб. 1–9); д— конусный выступ; в— кольцевой выступ.

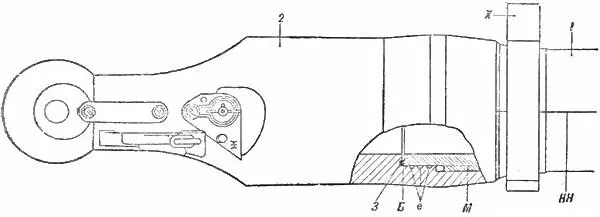

Рис. 13.Ствол с казенником:

1— труба ствола 1–1; 2— казенник (сб. 1–8); 3— обтюрирующее кольцо (1-40); Б— кольцевые выточки; Си Ж— выточки для фиксирования ручки предохранителя; КН— осевая канавка (линия); М— резьба; Х— хомут с опорами (сб. 1–9); е— лабиринтное уплотнение.

Внутри труба 1 представляет собой гладкий полированный канал, имеющий около дульного среза конусную расточку, которая облегчает заряжание. С наружной стороны трубы, в казенной части, имеется, как было сказано ранее, резьба М для свинчивания с казенником; на казенном срезе имеется, кроме того, кольцевой выступ для лучшей обтюрации и два кольцевых выступа в (рис 12) для установки между ними хомута с опорами Х , который служит для кладки и крепления двуноги на стволе при походном положении.

В средней части трубы, снаружи имеется две широкие кольцевые выточки Г (рис. 12), в которых крепится обойма двуноги. В средней и дульной части труба, с внешней стороны, обработана на конус; на дульном срезе имеется конусный выступ д для крепления дульного чехла. Вдоль оси трубы прорезала канавка КН (рис. 13), которая заполнена белой краской. Канавка образует белую осевую линию, служащую для проверки прицельной линии.

У казенной части ствола, как сказано выше, закреплен жестко хомут с опорами, который состоит (рис. 14) из хомута и двух приваренных к нему опор: левой 45 и правой 46 . В таком положении хомут надевается на трубу, между кольцевыми выступами в (рис. 12), и закрепляется гайкой с болтом 40 , который одновременно служит осью для зажима ЗЖ , состоящего из специального болта 42 , прижимной планки 43 и барашка 44 , навернутого — на нарезную часть специального болта 42 и закрепленного штифтом 48 .

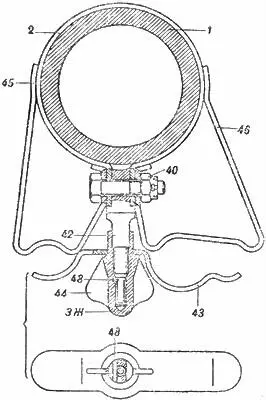

Рис. 14.Хомут с опорами:

1— труба ствола (1–1); 2— хомут (1-41); 40— болт (1-48); 42— болт специальный (1-44); 43— прижимная планка (1-45); 44— барашек (1-46); 45— левая опора (1-43); 46— правая опора (1-42); 48— штифт (1-47); 3Ж— зажим (сб. 1-10).

При вращении барашка планка прижимается к опорам, чем обеспечивается поджатие ног двуноги к опорам хомута.

Казенник 2 (рис. 15 и 16) с внутренней стороны имеет, как было сказано ранее, резьбу а и кольцевой уступ у , на который накладывается обтюрирующее кольцо 3 (рис. 13). В средней цилиндрической части, с внутренней стороны, казенник имеет три кольцевых выточки е , которые служат лабиринтным уплотнением для улавливания случайно прорывающихся газов через обтюрирующее кольцо 3 и выполняют роль дополнительного средства для обтюрации соединения ствола с казенником. В центре дна казенника сделано глубокое цилиндрическое отверстие, в которое вставляется стреляющий механизм. С наружной стороны (рис. 16), в средней части, казенник имеет фрезерованные площадки с отверстиями К и Ф и площадку с отверстиями М и Н . Отверстия К, Ф, М, Н служат для помещения в них механизмов стреляющего приспособления. В нижней части, снаружи, казенник заканчивается шаровой пятой П , которой он упирается в опорную плиту. Для соединения с плитой шаровая пята П имеет с двух сторон грани Р , которыми она направляется в гнездо плиты, после чего ствол вместе с казенником разворачивается на 90°, чем и обеспечивается окончательное сцепление ствола с опорной плитой.
