Для движения в горных условиях 107-мм горно-вьючный полковой миномет обр. 1938 г. разбирается на части и перевозится на конских вьюках.

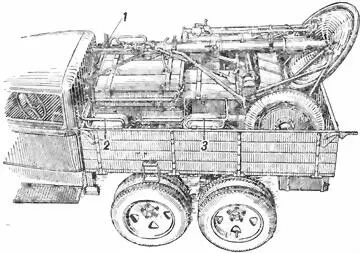

Рис. 5.107-мм горно-вьючный полковой миномет обр. 1938 г. в походном положении на автомашине ГАЗ-3А со специальным оборудованием:
1— кронштейн; 2— поручни передние; 3— поручни задние.
Переход на конские вьюки может быть полный или частичный. При полном переходе на конские вьюки миномет, колесный ход и передок разбирается на части и перевозятся на девяти вьюках (см. табл. 2).
Таблица 2
№ вьюка |
Наименование материальной части, укладываемой и перевозимой на вьюке |
Средний вес полезного груза в кг |
Способ перевозки |
1 |
Опорная плита и два лотка с минами |
106 |
На вьючной заводной лошади |
2 |
Ствол и казенник |
88 |
То же |
3 |
Двунога-лафет, шанцевый инструмент, банник, веха, ящик орудийного ЗИП |
83 |
То же |
4 |
4 лотка с минами |
108 |
То же |
5 |
То же |
108 |
То же |
6 |
Передняя и задняя часть рамы колесного хода. Уносная и корневая ваги и труба дышла |
103 |
На одной из лошадей уносной пары |
7 |
Два колеса от колесного хода и уносная часть дышла |
120 |
То же |
8 |
Короб передка и два валька |
120 |
На одной из лошадей корневой пары |
9 |
Два колеса от передка и корневая часть дышла |
120 |
То же |
1
2
3
4
5
6
7
8
9
Рис. 6.107-мм горно-вьючный полковой миномет обр. 1938 г. в походном положении на конских вьюках:
№ 1— вьюк № 1 с опорной плитой и двумя лотками с минами; № 2— вьюк № 2 с трубой ствола и с казенником; № 3— вьюк № 3 с двуногой, шанцевым инструментом и ящиком орудийного ЗИП; № 4и № 5— вьюк № 4 и № 5, каждый с шестью лотками мин; № 6— вьюк № 6 с рамой колесного хода с трубой дышла и вагами (корневой и упорной); № 7— вьюк № 7 с двумя колесами от хода миномета и с упорной частью дышла; № 8— вьюк № 8 с коробом передка и двумя вальками; № 9— вьюк № 9 с двумя колесами от передка и с корневой частью дышла.
Примечание . Вьюки боепитания на рисунке не показаны.
При частичном переходе на вьюк завьючивается только материальная часть миномета и возимый боекомплект, т. е. вьюки 1, 2, 3, 4 и 5, передок и колесный ход следуют (если нужно) в обход тягой, четырехконной упряжкой.
Если нужно, чтобы вместе с минометом и боекомплектом на конские вьюки был также погружен и колесный ход, то он грузится на вьюк № 6 (без трубы дышла и без уносной ваги) и на вьюк № 7 (без уносной части дышла). В этом случае для перевозки вьюков № 6 и 7 используется уносная пара лошадей, а корневая пара лошадей с передком (без лотков) продолжает, если нужно, итти в обход по дороге.
а
б
в

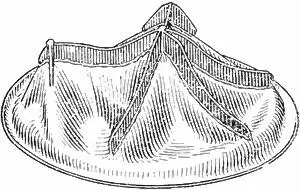

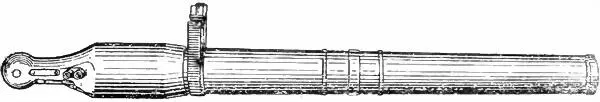

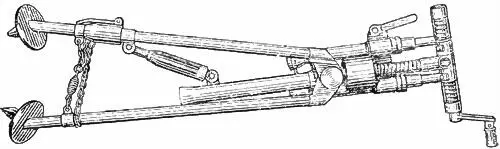

Рис. 7.Основные части 107-мм ГВПМ-38:
а— ствол миномета; б— двунога; в— опорная плита (вид снизу).
Боепитание миномета осуществляется парными повозками (типа тавричанки), в которых перевозятся мины, окончательно снаряженные и уложенные в парковые ящики. Кроме того, каждый взвод боепитания снабжается четырьмя комплектами конских вьюков с укладочными приспособлениями, служащими для перевозки двух парковых ящиков с минами (в каждом ящике по четыре мины).
