3. Если на место нижнего приемника предыдущего типа (рис. 19) вставлен нижний приемник с выступами для крепления барабана (рис. 20), — пулемет установлен на ленточное питание, причем лента может подаваться из специального барабана.

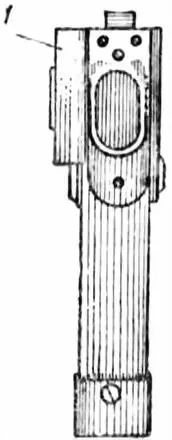

Рис. 18. Крышка для ленточного питания.

1 — верхний приемник

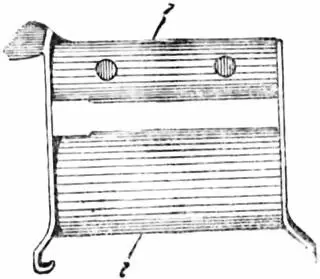

Рис. 19. Нижний приемник для ленточного питания без барабана.

1 — стойка; 2 — горловина

Пулемет, установленный на ленточное питание, не может работать без нижнего приемника.

Заряжание пулемета с ленточным питанием

1. Выключить предохранитель. Для этого нажать пуговку предохранителя, которая находится с левой стороны пулемета у спускового крючка (рис. 14), и продвинуть ее вперед от себя; появится буква F красного цвета, что означает «огонь».

2. Отвести рукоятку заряжания назад доотказа и поставить ее на место.

3. Взять ленту патронами вниз, вставить ее наконечник в горловину приемника так, чтобы он касался задней стенки приемника, и продвинуть его до выхода с другой стороны.

4. Подхватить наконечник ленты другой рукой и продвинуть ленту в сторону доотказа.

Если лента без наконечника:

1. Отвести рукоятку заряжания назад доотказа и поставить ее на место.

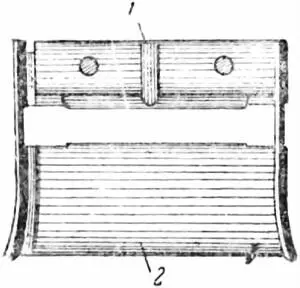

Рис. 20. Нижний приемник для ленточного питания с барабаном.

1 — стойка; 2 — горловина

2. Продвинуть крышку вперед (от себя) и открыть ее.

3. Вставить ленту в приемник патронами вниз так, чтобы шляпка патрона упиралась в заднюю стенку приемника, а самый патрон — в стойку приемника.

4. Привести ползун в левое положение, если подача ленты с левой стороны, или в правое — если подача ленты с правой стороны.

5. Закрыть крышку, удерживая ленту, и задвинуть защелку крышки.

Ленту без наконечника можно сделать замкнутой. Для этого извлечь из последнего звена патрон, вставить в прорезь свободного звена хвост первого звена и снова вложить патрон. Для разъединения ленты вынуть из этого звена патрон.

Заряжание пулемета с лентой в барабане

1. Выключить предохранитель.

2. Проверить, стоит ли в пулемете нижний приемник с выступами для крепления барабана (рис. 20).

3. Отвести рукоятку заряжания назад доотказа и поставить ее на место.

4. Открыть крышку.

5. Установить барабан с лентой (рис. 21), поддерживая нижний приемник.

6. Продвинуть ленту до упора патрона в стойку приемника.

7. Переместить ползун в левое положение при левом питании и в правое — при правом питании.

8. Закрыть крышку и задвинуть ее защелку.

С этим типом нижнего приемника можно использовать ленту и без барабана.

Заряжание пулемета с магазинным питанием

1. Отвести рукоятку заряжания назад доотказа и поставить ее на место; если рукоятка заряжания не отводится назад, переключить предохранитель и снова отвести рукоятку.

2. Взять магазин с патронами (рис. 16) под ремешок так, чтобы красные цифры 0,25, 50 и 75 были обращены к себе, вставить его горловиной в приемное окно крышки короба, введя сначала переднюю часть, затем энергичным нажатием ладони дослать заднюю часть магазина вниз доотказа. Проверить прочность установки магазина.

Рис. 21. Барабан для ленты с 50 патронами.

Рис. 22. Оптический прицел.

1 — основание прицела; 2 — барабанчик для установки прицела; 3 — шкала дальностей при прямой наводке; 4 — указатель дальности; 5 — рычаг выключения оптической трубки; 6 — указатель шкалы тонкой горизонтальной наводки; 7 — шкала тонкой горизонтальной наводки; 8 — кольцо грубой горизонтальной наводки; 9 — оптическая трубка; 10 — боковой уровень; 11 — поперечный уровень; 12 — окно для освещения; 13 — указатель для грубой установки угломера

Прямая наводка

1. Повернуть муфту так, чтобы открылась надпись «direct», что значит «прямая» (рис. 22).

2. Поворачивая барабан, установить дальность до цели по спиральной шкале. Цифры над делениями означают сотни метров.
