Каждое деление колодки прицела соответствует дистанции в 100 м .

Заряжание винтовки

1. Повернуть рукоятку затвора и оттянуть затвор назад доотказа.

2. Вставить обойму с патронами сверху в пазы ствольной коробки.

3. Нажать большим пальцем правой руки на патроны, обхватив остальными пальцами ложу винтовки, и послать патроны в магазин.

4. Вынуть обойму.

5. Послать затвор за рукоятку вперед и повернуть рукоятку вправо.

6. Поставить курок на предохранитель, повернув предохранитель, флажком доотказа вправо.

Рис. 7. Постановка флажка для стрельбы.

Производство выстрела

1. Освободить курок с предохранителя, повернув предохранитель флажком влево (рис. 7).

2. Прицелиться и нажать на спусковой крючок.

3. Израсходовав патроны, перезарядить винтовку так же, как и при заряжании.

4. Прекратив стрельбу, поставить курок на предохранитель, повернув предохранитель флажком доотказа вправо.

Разряжание винтовки

1. Обхватить ложу винтовки рукой так, чтобы большой палец находился сверху затвора.

2. Повернуть рукоятку затвора и отвести его плавно назад доотказа, придерживая при этом патрон в ствольной коробке большим пальцем левой руки.

3. Вынуть патрон из ствольной коробки.

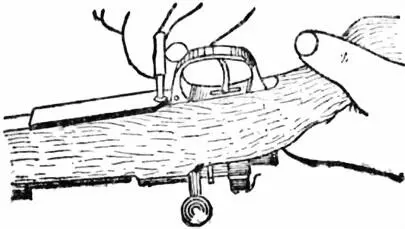

4. Повернуть винтовку спусковой скобой кверху и нажать пулей патрона на защелку крышки магазинной коробки, оттягивая ее одновременно назад. (рис. 8). При этом защелка освободит крышку магазинной коробки.

Рис. 8. Отделение крышки магазинной коробки.

5. Отделить крышку магазинной коробки с пружиной подавателя и подавателем и вынуть все патроны из магазинной коробки.

6. Присоединить крышку магазинной коробки. Для этого подвести передние выступы крышки магазинной коробки под передний вырез окна магазинной коробки и сместить крышку вперед до застопоривания защелкой.

Устранение задержек при стрельбе

1. При подаче затвора вперед патрон перекашивается и заклинивается . — Отвести затвор назад и извлечь перекосившийся патрон кверху. Если это не удается, то отделить крышку магазинной коробки, разрядить винтовку и снова зарядить ее.

2. При движении затвора вперед в патронник подаются одновременно два патрона . — Отвести затвор назад. Если это не устранит задержки, то отделить крышку магазинной коробки и перезарядить винтовку.

3. Частые осечки . — Разобрать затвор, прочистить его части и смазать их (зимой — зимней ружейной смазкой).

Разборка винтовки

1. Отделить штык и шомпол . — Если к винтовке примкнут штык, то нажать большим пальцем правой руки на пуговку (рис. 9) на рукоятке штыка и, обхватив рукоятку штыка левой рукой, оттянуть ее вдоль ствола к дульной его части; отвинтить шомпол. Для чистки свинтить два шомпола от двух винтовок.

2. Отделить затвор . — Повернуть правой рукой рукоятку затвора и, отведя большим пальцем левой руки затворную задержку влево (находится сзади и слева ствольной коробки), извлечь затвор за рукоятку назад.

3. Отделить ствол со ствольной коробкой от ложи :

а) поставить винтовку отвесно; нажать большим пальцем правой руки на защелку верхнего ложевого кольца и снять его вверх;

б) повернуть отверткой стопорные винты (винтов упора и хвостового) до совпадения срезов на их шляпках со шляпками винтов упора и хвостового, после чего вывернуть отверткой винты упора и хвостовой (рис. 10);

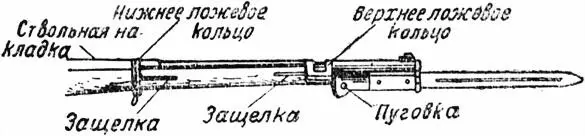

Рис. 9. Отделение штыка.

в) отделить магазинную коробку вместе с подающим механизмом вниз, взявшись правой рукой за спусковую скобу;

г) поставить винтовку отвесно дулом кверху и, утопив большим пальцем правой руки защелку нижнего ложевого кольца (рис. 9), снять кверху нижнее ложевое кольцо;

д) отделить ствольную накладку (рис. 9) от ствола;

е) вставить указательный палец правой руки под перемычку ствольной коробки и, придерживая ложу левой рукой, отделить кверху ствол со ствольной коробкой.

4. Разобрать затвор :

а) поставить отвесно флажок предохранителя и только после этого извлечь затвор, как указано в п. 2;

б) взять затвор в левую руку и утопить большим пальцем правой руки стопор соединительной муфты (рис. 11 и 12) затвора, а правой рукой отвинтить соединительную муфту от стебля затвора, вращая ее справа налево;
