2. Нажать большим пальцем правой руки на защелку магазина, левой рукой вынуть магазин.

3. Правой рукой оттянуть рукоятку затвора в крайнее заднее положение, вывести ее из предохранительного выреза на ствольной коробке и отпустить рукоятку.

4. Освободить затвор с боевого взвода, для чего нажать на спусковой крючок и, поддерживая за рукоятку затвора, плавно спустить затвор.

Снаряжение магазина

1. Взять магазин в левую руку.

2. Правой рукой положить патрон на подаватель магазина; надавить на патрон большим пальцем левой руки так, чтобы он опустился ниже загибов магазина; правой рукой подать патрон назад.

3. Следующий патрон наложить сверху ранее вставленного и вдвинуть его под загибы магазина; так поступать до наполнения магазина.

Патрон к пистолету-пулемету тот же, что и к пистолету 08.

Опорожнение магазина

Взять магазин в левую руку, большим пальцем правой руки выталкивать патроны по очереди из-под загибов магазина.

Устранение задержек при стрельбе

1. Осечка . — Перезарядить пистолет-пулемет.

2. Затвор не дошел в переднее положение вследствие загрязнения пистолета-пулемета. — Прочистить пистолет-пулемет.

3. Стреляная гильза не отражается ; затвор не отходит полностью назад. — Перезарядить пистолет-пулемет.

4. Поломался зацеп выбрасывателя, и стреляная гильза не извлекается. — Заменить выбрасыватель запасным.

Разборка пистолета-пулемета

1. Взять пистолет-пулемет правой рукой за шейку приклада, а левой за кожух ствола.

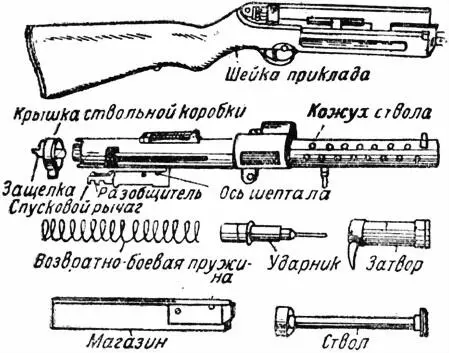

Рис. 4. Пистолет-пулемет в разобранном виде.

2. Нажать на защелку крышки ствольной коробки большим пальцем правой руки.

3. Нажать левой рукой на кожух ствола; ствольная коробка повернется на своей оси.

4. Повернуть крышку ствольной коробки справа налево до совмещения рисок.

5. Снять крышку.

6. Вынуть возвратно-боевую пружину.

7. Вынуть затвор.

8. Отделить ударник от затвора.

9. Вывинтить винт разобщителя и снять его.

10. Вынуть спусковой рычаг.

11. Вытолкнуть ось шептала и вынуть шептало.

Сборка пистолета-пулемета

Сборка производится в обратном порядке.

Подготовка пистолета-пулемета к стрельбе

1. Прочистить пистолет-пулемет и слегка смазать его тряпочкой, пропитанной смазкой; особенно нужно обращать внимание на чистоту и смазку частей затвора.

2. Проверить, энергично ли работает возвратно-боевая пружина.

3. Снарядить магазин.

Общие сведения

Стрельба из пистолета-пулемета производится патронами пистолета 08 [1] Борхардт-Люгер. .

По принципу действия пистолет-пулемет 38–40 [2] Пистолет-пулемет 40 отличается от пистолета-пулемета 38 только тем, что он имеет рифленый короб. ничем не отличается от пистолета-пулемета 28-II. Прицельная дальность его до 200 м .

Питание патронами осуществляется из коробчатого магазина емкостью на 32 патрона.

Практическая скорострельность 80–90 выстрелов в минуту.

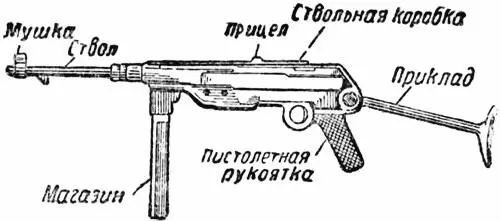

Рис. 5. Пистолет-пулемет 38-40

Заряжание, разряжание и постановка на предохранитель пистолета-пулемета 38–40

Заряжание пистолета-пулемета 38–40, разряжание, постановка на предохранитель и стрельба из него производятся так же, как у пистолета-пулемета 28-II.

Стрельбу можно вести только автоматическим огнем короткими очередями, по 3–5 выстрелов.

Общие сведения

Практическая скорострельность 10–12 выстрелов в минуту

Прицельная дальность стрельбы 2000 м

Дальность действительного огня до 800 м

Калибр 7,92 мм

Вес без штыка 4,1 кг

Емкость магазина 5 патронов (при закрытом затворе 1 патрон находится в патроннике).

Винтовка пристреляна без штыка.

Установка прицела

Нажать указательным и большим пальцами защелки движка прицела и передвигать движок до установки его на требуемое деление.

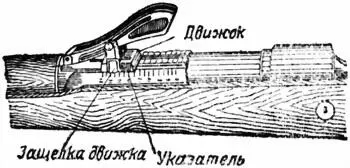

Рис. 6. Прицел.

При установке движка по делениям, нанесенным с боков прицельной колодки, совмещать указатель с риской деления, а при установке движка по делениям, нанесенным сверху прицельной колодки, совмещать риски с задним срезом движка (рис. 6).
