3) при использовании его в качестве ручного пулемета можно устанавливать сошку как у переднего конца пулемета, так и посередине.

Прицельная дальность стрельбы:

по стоечному прицелу 2000 м

по оптическому прицелу:

при прямой наводке 3000 м

при непрямой наводке 3500 м

Шкалы стоечного и оптического прицелов нарезаны для тяжелой пули. Стрельбы легкой пулей может производиться на дистанцию 600 м по тем же установкам.

Дальность действительного огня:

для станкового пулемета 2000 м

для ручного пулемета 1000 м

для зенитного пулемета по высоте 1000 м

Темп стрельбы с втулкой надульника 800–900 выстрелов в минуту.

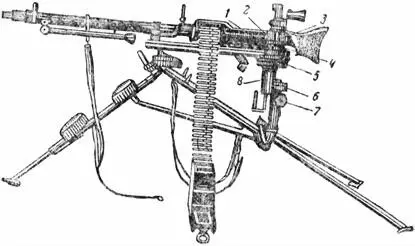

Рис. 13. Пулемет МГ-34, установленный на станке обр. 1934 г. (станковый пулемет).

1 — основание оптического прицела; 2 — зажим прицела; 3 — оптический прицел; 4 — основание оптического прицела; 5 — кронштейн; 6 — кнопка стакана; 7 — маховичок подъемного механизма; 8 — кнопка

Огонь из ручного пулемета ведется короткими очередями (3–5 выстрелов), а при отражении атаки — непрерывным огнем.

Огонь из станкового пулемета ведется очередями (20–30 выстрелов) и непрерывным огнем с заменой ствола после каждых 250 выстрелов.

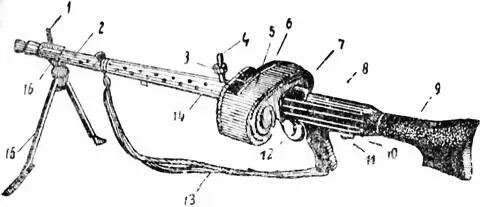

Рис. 14. Пулемет МГ-34 с магазинным питанием, установленный на сошке (ручной пулемет).

1 — мушка; 2 — кожух; 3 — хомутик прицела; 4 — стойка прицела; 5 — магазин; 6 — винт с фигурной прокладкой; 7 — защелка магазина; 8 — крышка магазинного питания; 9 — приклад; 10 — защелка приклада; 11 — цапфы; 12 — предохранитель в положении “огонь”; 13 — ремень; 14 — средняя опора; 15 — сошка; 16 — передняя опора

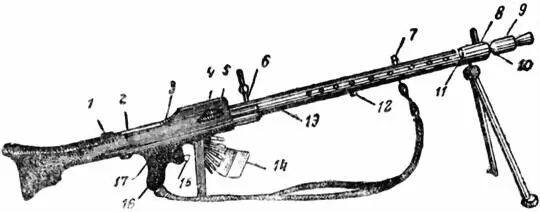

Рис. 15. Пулемет МГ-34 с ленточным питанием, установленным на сошке (ручной пулемет).

1 — защелка крышки; 2 — короб; 3 — крышка ленточного питания; 4 — нижний приемник; 5 — стопорная ось крышки; 6 — соединительная муфта; 7 — гнездо для кольцевого прицела; 8 — стопор надульника; 9 — пламегаситель; 10 — надульник; 11 — зажимная пружина передней опоры; 12 — выступ крепления; 13 — зажимная пружина средней опоры; 14 — лента; 15 — спусковой крючок; 16 — ручка управления огнем; 17 — рукоятка заряжания

Не следует вести непрерывный огонь более 250 патронов из одного ствола.

Калибр 7,92 мм

Вес пулемета с сошками 12 кг

Вес станка обр. 1934 г. 19 кг

Вес пулемета со станком и оптическим прицелом 32,75 кг

Патроны

Для стрельбы из пулемета можно применять германские и польские патроны калибра 7,92 мм (Маузер).

Установка стоечного прицела

1. Поднять мушку, если она была опущена.

2. Поднять стойку прицела, поворачивая ее на себя.

3. Нажать большим и указательным пальцами на зажимы хомутика прицела и, перемещая его вверх или вниз, совместить верхнюю грань хомутика с нужным делением прицела.

Цифры на прицеле обозначают сотни метров.

Заряжание пулемета

Пулемет МГ-34 в качестве станкового пулемета работает на ленточном питании с подачей ленты справа или слева, а в качестве ручного — как на ленточном, так и на магазинном питании.

Лента рассчитана на 250 патронов. Если такой ленты нет, то составить ее из коротких лент на 50 патронов. Для этого извлечь патрон из первого звена другой ленты, вставить в прорезь свободного звена хвост последующего звена первой ленты и вставить обратно вынутый патрон.

Магазин рассчитан на 75 патронов (рис. 16).

Признаки установленного на пулемете вида питания пулемета

1. Если на коробе пулемета находится крышка со щитками и с защелкой магазина, — пулемет установлен на магазинное питание (рис. 17).

2. Если на коробе пулемета находится крышка с верхним приемником (рис. 18), а внутри короба вставлен нижний приемник (рис. 19), — пулемет установлен на ленточное питание.

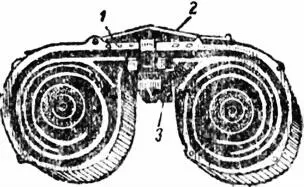

Рис. 16. Магазин на 75 патронов.

1 — отпирающий рычаг; 2 — ручка-ремешок; 3 — горловина

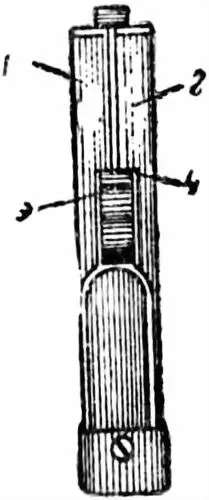

Рис. 17. Крышка для магазинного питания.

1 — левый щиток; 2 — правый щиток; 3 — защелка магазина; 4 — приемник
