А. Трахачев: Трофейное оружие

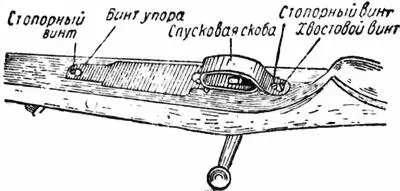

Рис. 10. Спусковая скоба.

в) обхватить соединительную муфту правой рукой так, чтобы указательный палец находился на флажке предохранителя; упереть боек ударника в деревянный предмет и, нажимая на соединительную муфту, сжать боевую пружину до полного выхода курка, после чего повернуть курок на четверть оборота и отделить его от ударника;

г) снять с ударника боевую пружину и отделить от соединительной муфты предохранитель, повернув его доотказа вправо.

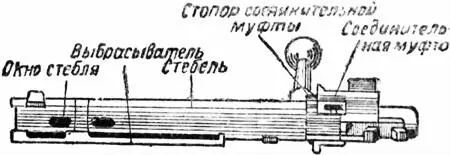

Рис. 11. Затвор в собранном виде.

Если нужно отделить от стебля затвора выбрасыватель, то взять стебель затвора в правую руку, поднять головку выбрасывателя указательным пальцем левой руки, а большим пальцем правой руки нажать его пружинную часть и, поворачивая вправо, вывести выступ головки выбрасывателя из кольцевого паза передней части затвора, подавая выбрасыватель вперед.

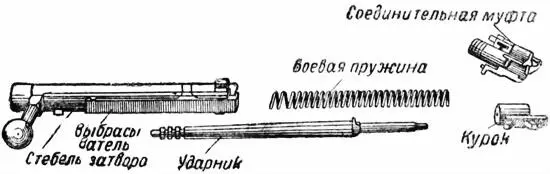

Рис. 12. Части затвора.

Сборка винтовки

1. Присоединить ствол со ствольной коробкой к ложе :

а) продеть указательный палец правой руки под перемычку ствольной коробки и вложить ствол со ствольной коробкой в ложу;

б) наложить на ствол ствольную накладку и надеть нижнее ложевое кольцо, отодвигая его до тех пор, пока оно не застопорится защелкой;

в) вставить снизу в окно ложи магазинную коробку спусковой скобой назад и завернуть отверткой винты упора и хвостовой, причем хвостовой винт (длинный) завернут сзади, а винт упора (короткий) — спереди;

г) повернуть отверткой на полоборота стопорные винты;

д) надеть на переднюю часть ложи верхнее ложевое кольцо крючком назад и продвигать его до тех пор, пока сосок защелки не заскочит в отверстие ложевого кольца.

2. Присоединить шомпол . — Вставить его нарезным концом в отверстие ложи и завернуть доотказа.

3. Собрать затвор :

а) присоединить выбрасыватель к стеблю затвора, повернув выступ кольцевого основания выбрасывателя так, чтобы он встал между двумя вырезами стебля затвора, и поставить на него выбрасыватель гнездом его прилива так, чтобы зацеп выбрасывателя был обращен в сторону боевой личинки. Затем нажать большим пальцем правой руки на пружинную часть выбрасывателя, а указательным пальцем левой руки приподнять зацеп выбрасывателя и продвинуть выбрасыватель доотказа в сторону рукоятки, после чего, вращая выбрасыватель, поставить его против рукоятки, одновременно наблюдая, чтобы выступ выбрасывателя вошел в кольцевой паз стебля затвора;

б) присоединить предохранитель к соединительной муфте, вставив стержень предохранителя в отверстие соединительной муфты;

в) надеть боевую пружину на ударник и ввести срезанную часть ударника с сухарными выступами в овальный канал соединительной муфты со стороны нарезной ее части;

г) поставить флажок предохранителя отвесно (так же, как и при разборке);

д) упереть боек ударник в деревянный предмет и, наложив указательный палец правой руки на флажок, нажимать на соединительную муфту, пока конец ударника с сухарными выступами полностью не выйдет из соединительной муфты;

е) не отпуская соединительной муфты, надеть курок на конец ударника выступом курка вниз и повернуть курок на четверть оборота, пока выступ ударника не войдет в продольный паз соединительной муфты;

ж) ввести ударник с боевой пружиной в канал стебля затвора и завернуть нарезную часть сочинительной муфты в стебель затвора доотказа.

4. Вложить затвор в ствольную коробку . — Взять затвор правой рукой за рукоятку, повернуть выбрасыватель вправо доотказа и оттянуть левой рукой затворную задержку ствольной коробки, после чего вставить затвор в канал ствольной коробки; повернуть рукоятку вправо.

Общие сведения

Пулемет МГ-34 (рис. 13, 14 и 15) может быть использован в качестве ручного, станкового и зенитного пулеметов и при специальном креплении установлен в танк.

В отличие от наших пулеметов пулемет МГ-34:

1) может стрелять при ленточном и магазинном питании;

2) позволяет при замене одной детали переменить подачу ленты с левой стороны на правую и наоборот;
