Рис. 52.Ступица к колесу хода конструкции завода № 702:

1 — ступица; 2 и 3 — роликоподшипники; 4 и 5 — круглые гайки, 6 — стопорное кольцо

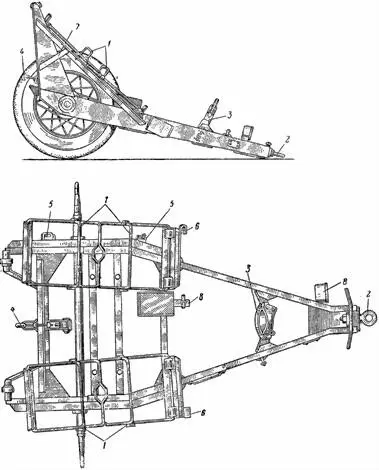

Рис. 53.Колесный ход конструкции завода № 106 (вид сбоку и вид сверху):

1 — упоры для крепления парковых ящиков; 2 — шворневая лапа; 3 — обойма для крепления ствола миномета; 4 — стяжка; 5 — скоба для крепления киркомотыги; 6 — желобки для крепления лома; 7 — скоба для лопаты; 8 — желобки для крепления банника

Запасные детали и сборки, инструмент и принадлежность (ЗИП) предназначены для поддержания материальной части миномета в исправном состоянии.

ЗИП подразделяется на орудийный и батарейный комплекты.

Орудийный комплект рассчитан на один миномет. В этот комплект входят инструмент и принадлежность, необходимые при всех условиях службы минарета.

В батарейный комплект входят злые детали и сборки, инструмент и принадлежность, которые положено иметь на всю батарею минометов. В этот комплект входит ЗИП, необходимый для ухода за минометами, для подготовки минометов к стрельбе и мелкого ремонта, проводимого средствами батареи или артиллерийской мастерской.

За наличием и состоянием всех положенных к миномету запасных деталей и сборок, инструмента и принадлежности необходимо следить так же, как за наличием и состоянием материальной части миномета.

Применяемый в войсках ЗИП пополняется установленным порядком из соответствующих запасов.

Комплекты орудийного и батарейного ЗИП хранят в местах, отведенных распоряжением командира батареи.

Инструмент предназначен для разборки и сборки миномета.

Принадлежность предназначена для обслуживания миномета во время стрельбы, при походном движении, а также для ухода за минометом, хранения и сбережения его.

Иллюстрированная ведомость инструмента и принадлежности приведена в приложении 3.

Контрольный минометный квадрант КМ-1

Контрольный минометный квадрант КМ-1 предназначен для проверки прицельных приспособлений и состоит из алюминиевого корпуса 1 (рис. 54) с основанием а и указателем б , диска 2 с приливом в и кольцом г , на котором нанесена шкала, шайбы 4 , винта 5 и гайки 6 .

На корпусе 1 собраны все детали квадранта. Нижняя часть корпуса оканчивается основанием а , которым квадрант устанавливается на контрольную площадку ствола миномета, На левом ребре основания выгравирована стрелка д . При установке квадранта на контрольную площадку вдоль оси канала ствола острие стрелки должно быть обращено к дульному срезу. В верхней части корпуса нанесена риска (указатель) б , против которой устанавливается требуемое деление шкалы 7 кольца г . При помощи винта 5 , шайбы 4 и гайки 6 в корпусе закреплен диск 2 , имеющий возможность вращаться. В приливе в диска помещается ампула с оправой 3 . Тремя винтами 8 к диску прикреплено кольцо г . На одной четверти окружности кольца нанесена шкала с делениями. Деления нанесены через один градус и отмечены черточками. Каждое десятое деление шкалы отмечено цифрой (0, 10, 20 и т. д. до 90).

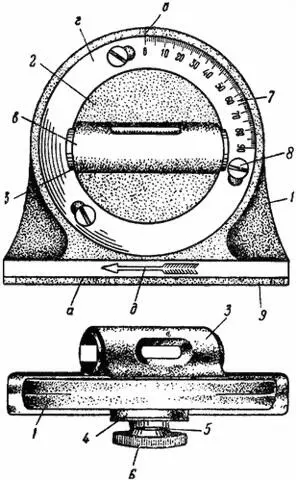

Рис. 54.Контрольный минометный квадрант КМ-1:

1 — корпус ( Сб7-4 ); 2 — диск ( Сб7-3 ); 3 — ампула с оправой ( Сб7-2 ); 4 — шайба ( 7–2 ); 5 — специальный винт ( 7–4 ); 6 — гайка ( 7–3 ); 7 — шкала ( 7-12 ); 8 — винт ( 7-13 ); 9 — планка ( 7–1 ); а — основание корпуса; б — указатель; в — прилив; г — кольцо; д — стрелка

Для придания миномету угла возвышения по квадранту необходимо повернуть диск и установить требуемое деление шкалы кольца (например, 45°) против указателя; поставить квадрант на контрольную площадку параллельно имеющейся на ней продольной риске так, чтобы острие стрелки д было обращено к дульному срезу, и, вращая маховик подъемного механизма, вывести пузырек уровня квадранта на середину.
