На верхней части диска нанесено наименование квадранта (КМ-1), на нижней — наименование завода-изготовителя, а на левой стороне корпуса — номер квадранта.

Квадрант хранится в футляре (рис. 55), внутри которого имеется колодка с вырезами для прилива в и гайки 6 , а также цилиндрическое отверстие для запасной ампулы, которая входит в комплект квадранта. Квадрант следует укладывать в футляр с установкой шкалы на 90° (прилив в должен быть в вертикальном положении), основанием а вверх.

Рис. 55.Футляр для квадранта КМ-1

Правила проверки квадранта КМ-1 изложены во второй части, в разделе «Проверка прицельных приспособлений».

Экстрактор

Экстрактор предназначается для извлечения патрона основного заряда из трубки стабилизатора мины при замене его, например, в случае осечки.

Экстрактор состоит из захвата 2 (рис. 56), в который ввинчен ходовой винт 3 . В таком виде винт с захватом вставлены в кожух 1 , в котором имеется прорезь а , через которую в нарезное отверстие захвата ввинчен винт 4 , препятствующий провороту захвата 2 при вращении ходового винта 3 . В сквозное отверстие на конце ходового винта вставлена и закреплена цилиндрическим штифтом 5 рукоятка 6 .

При вращении стержня ходового винта (против направления движения часовой стрелки) захват, имеющий четыре долевые прорези, разжимаясь, будет выходить из кожуха.

При вращения ходового винта в обратную сторону (захват прижат в торец трубки стабилизатора мины) захват своими лапками зацепится за кромку шляпки гильзы и будет извлекать ее вместе со всем патроном из трубки стабилизатора мины.

Разборка и сборка экстрактора

Разборка экстрактора производится для устранения неисправностей. Для разборки необходимо:

— выбить штифт 5 ;

— вынуть рукоятку 6 ;

— вывинтить винт 4 ;

— вынуть из кожуха захват 2 вместе с ходовым винтом 3 ;

— вывинтить ходовой винт из захвата.

Рис. 56.Экстрактор:

1 — кожух ( 51-1011 ); 2 — захват ( 51-1015 ); 3 — ходовой винт ( 51-1012 ); 4 — винт ( 51-1016 ); 5 — штифт ( 51-1014 ); 6 — рукоятка ( 51-1013 ); а — прорезь под винт

Сборку экстрактора производить в следующем порядке:

— ввинтить в захват ходовой винт 3 ;

— вставить винт с захватом в кожух 1 экстрактора;

— ввинтить винт 4 через прорезь а в нарезное отверстие захвата 2 ;

— вставить в отверстие ходового винта рукоятку 6 ;

— забить цилиндрический штифт 5 и раскернить его.

Экстрактор хранится и переносится в сумке батарейного ЗИП.

Банник

Банник предназначен для чистки и смазывания канала ствола миномета; он представляет собой головку (круглую щетку) 4 (рис. 57), навинчиваемую на металлическую рукоятку. Рукоятка изготовлена из пустотелой стальной трубы и состоит из двух свинчиваемых между собой частей — рукоятки 7 и рукоятки 6 банника, что позволяет перевозить банник в разобранном виде на модернизированном ходе миномета.

Головка банника состоит из торцовой щетки 1 , колодка которой изготовлена из алюминиевого сплава, и двух щеток банника 3 . На нарезной патрубок торцовой щетки навинчивается гайка с приваренной к ней шпилькой 9 , на конце которой имеется резьба. Гайка на патрубке колодки стопорится винтом 2 . На резьбу шпильки навинчивается своим конусом шайба крепления 5 , после чего шайба крепления стопорится на шпильке шплинтом 8 .

Кроме того, шайба крепления при помощи четырех шурупов крепится к боковым щеткам банника. Головка банника при помощи резьбы в конусе шайбы крепления соединяется с рукояткой банника.

Примечание . В войсках разборку и сборку головки банника производить не разрешается.

Банник с зачехленной головкой и разобранной на две части рукояткой перевозится на ходе миномета.

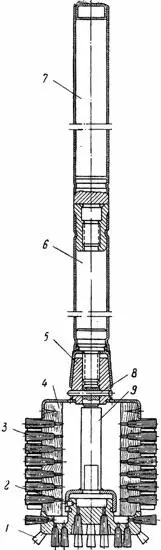

Рис. 57.Банник:

1 — торцовая щетка ( Сб1-1 ); 2 — винт М4×8 ( 1–4 ); 3 — боковая щетка ( Сб1-4 ); 4 — щетка ( Сб1-6 ); 5 — шайба крепления ( Сб1-5 ); 6 — рукоятка ( Сб1-7 ); 7 — рукоятка ( Сб1-8 ); 8 — шплинт 4×45 ( 1–8 ); 9 — шпилька с гайкой ( Сб1-2 )
