Фонарь обр. 1943 г.

В комплекте батарейного ЗИП миномета для ночной стрельбы (для освещения шкал прицела миномета, обозначения точки наводки) имеются упрощенные артиллерийские фонари обр. 1943 г. (рис. 58).

Для получения небольшой светящейся точки (точки наводки) стекло загораживается железной шторкой 2 с круглым отверстием.

Для подвески фонаря на задней стенке его имеется боковая ручка 5 .

В качестве горючего может быть использован керосин или бензин.

Фонарь хранится и переносится в сумке батарейного ЗИП миномета.

Рис. 58.Упрощенный артиллерийский фонарь:

1 — стекло окна ( 14 ); 2 — шторка ( 13 ); 3 — лампа ( Сб6 ); 4 — ручка ( Сб7 ); 5 — боковая ручка ( Сб10 )

Спусковой шнур

Для стрельбы спусковой шнур при помощи карабина 4 (рис. 59) соединяется со звеном ручки спускового рычага стреляющего механизма миномета. При стрельбе на некотором удалении от миномета применяется удлинительная веревка 5 , которая соединяется с рукояткой 1 при помощи карабина 4 и кольца 3 .

Спусковой шнур хранится в унифицированном ящике орудийного ЗИП.

Веха

Для провешивания основного направления при подготовке к стрельбе, а также для подвески зажженного артиллерийского фонаря, обозначающего точку наводки при ночной стрельбе, применяется веха.

Веха состоит из двух свинчиваемых между собой стальных труб рукоятки 1 вехи и наконечника 2 (рис. 60).

Наконечник 3 позволяет укреплять веху в грунте; на лапку 4 подвешивается фонарь. Веха в разобранном виде перевозится на ходе миномета.

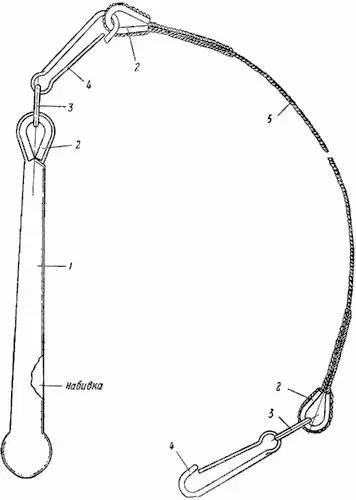

Рис. 59.Спусковой шнур:

1 — рукоятка ( Сб6-1 ); 2 — коуш ( 6–6 ); 3 — кольцо ( 6–2 ); 4 — карабин ( 6–1 ); 5 — веревка ( 6–3 )

Протирка

Чистку канала ствола миномета после стрельбы, а также снятие смазки с поверхности канала ствола перед стрельбой производить при помощи протирки (рис. 61), на колодку которой наматывается ветошь.

В качестве древка используется рукоятка банника, которая своим резьбовым концом ввинчивается в нарезное отверстие конуса шайбы крепления протирки.

Протирка хранится и перевозится в унифицированном ящике орудийного ЗИП.

Для работ по оборудованию огневой позиции для миномета, а также для установки миномета на огневой позиции служит шанцевый инструмент, входящий в комплект орудийного ЗИП. К нему относятся киркомотыга, саперная лопата, лом длиной 1040 мм и плотничий топор.

Шанцевый инструмент перевозится вместе с минометом на ходе В-20 (см. рис. 40). Крепится шанцевый инструмент на ходе при помощи ремней, комплект которых дается в орудийный ЗИП миномета.

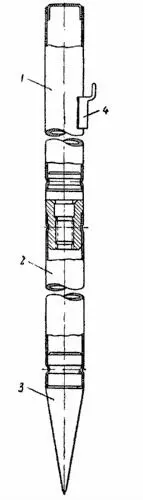

Рис. 60.Веха:

1 — рукоятка ( Сб2-2 ); 2 — наконечник ( Сб2-1 ); 3 — наконечник ( 2–3 ); 4 — лапка ( 2–7 )

Рис. 61.Протирка:

1 — шайба ( 1-21 ); 2 — шайба со шпилькой; 3 — колодка ( 1-20 ); 4 — шуруп ( 1–8 ); 5 — шплинт ( 1–8 ); 6 — шайба крепления ( Сб1-5 ); а — кольцевые выточки

Орудийный и батарейный ЗИП миномета укладываются и перевозятся в. специальных ящиках, сумках и мешочках.

Весь орудийный ЗИП, за исключением банника с чехлом, чехла на казенник, чехла на дульную часть, шанцевого инструмента с ремнями крепления ( Сб5-2 ) и двух основных ремней ( Сб5-3 ), при походном положении миномета укладывается в соответствующие гнезда металлического ящика орудийного ЗИП, который четырьмя болтами прикрепляется к минометному ходу В-20.

ЗИП к предохранителю от двойного заряжания (П-120) укладывается в специальный брезентовый мешочек.

Весь батарейный ЗИП, за исключением вех ( Сб2 ), укладывается в сумку батарейного ЗИП.

Сумка батарейного ЗИП и мешочек с ЗИП для предохранителя укладываются в ящик орудийного ЗИП.

Чехол на казенник и чехол на дульную часть надеваются на миномет; банник с чехлом и вехи укрепляются на минометном ходе.
