Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

Рис. 28.Предохранитель в положении «Открыто»

Под действием раскручивающейся пружины вместе с осью повернутся рычаг и лопатка, вследствие чего предохраняющий механизм займет положение «Закрыто» (рис. 29), при котором лопатка частично перекроет канал ствола и воспрепятствует заряжанию миномета второй миной.

а

б

Рис. 29.Предохранитель в положении «Закрыто»:

а — вид сзади; б — вид сверху

Когда предохраняющий механизм занимает положение «Закрыто», детали его находятся в крайнем левом положении.

При выстреле пороховые газы прорываются через кольцевой зазор между поверхностью канала ствола и центрующим утолщением мины, опережают мину и, действуя на лопатку, поворачивают ее. Вместе с лопаткой поворачиваются ось и рычаг. Рычаг до момента прекращения действия пороховых газов на лопатку находится в крайнем левом положении и перемещается по наружной поверхности дугового выступа на левом ушке корпуса.

После того как рычаг сойдет с дугового выступа г (см. рис. 25), лопатка начнет скользить скосом по наклонной поверхности в левого ушка корпуса и перемещаться вправо вместе с шайбой, осью и рычагом. После прекращения действия пороховых газов на лопатку пружина, раскручиваясь, возвращает предохраняющий механизм в положение «Открыто». При этом весь перекрывающий механизм предохранителя будет находиться в крайнем правом положении.

Разборку и сборку предохранителя производить для чистки предохранителя, замены и ремонта неисправных деталей, а также для изучения устройства предохранителя. При повседневной чистке, а также при разборке с учебной целью не разрешается снимать с оси 5 (см. рис. 26) пружину 8 и отделять от ствола корпус предохранителя 4 (см. рис. 25).

При разборке и сборке предохранителя необходимо применять инструмент (отвертку и молоток), находящийся в орудийном ЗИП миномета, и специальный комбинированный ключ 12 ( Сб51-1 , рис. 30), имеющийся в ЗИП предохранителя.

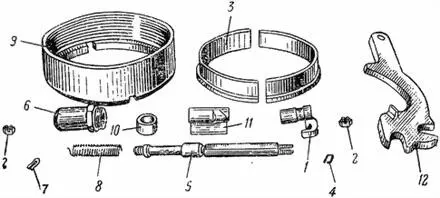

Рис. 30.Детали предохранителя:

1 — рычаг ( 15 ); 2 — гайки ( 7 ); 3 — разрезное кольцо ( 12 ); 4 — пружинный шплинт ( 13 ), 5 — ось ( 3 ); 6 — колпачок ( 10 ); 7 — шплинт (ГОСТ 397-41); 8 — пружина ( 6 ); 9 — втулка ( 7 ); 10 — шайба ( 4 ); 11 — лопатка ( 5 ); 12 — комбинированный ключ ( Сб51-1 )

Разборка

Разборку предохраняющего механизма производить в следующем порядке:

— вставить лезвие отвертки между пружинным шплинтом 3 (см. рис. 2б) и торцом оси 5 , затем, поворачивая лезвие отвертки, разжать на 2–3 мм концы шплинта и вынуть его из отверстия в оси;

— свинтить комбинированным ключом ( Сб51-1 ) с оси 5 гайку 2 и рукой снять рычаг 1 ; если рычаг усилием руки снять нельзя, необходимо комбинированным ключом вывинтить из корпуса колпачок 6 , положить деревянную прокладку на выступающий из рычага конец оси 5 и, слегка ударяя ключом по прокладке, сдвинуть ось с места; после этого рычаг 1 можно свободно снять с оси;

— вывинтить комбинированным ключом колпачок 6 и, удерживая лопатку 11 рукой, чтобы она не упала в канал ствола, вынуть из корпуса ось 5 с пружиной 8 и лопатку 11 ;

— вставить конец оси в отверстие правого ушка корпуса и вытолкнуть шайбу 10 в подставленную руку.

Если необходимо снять с оси пружину 8 , то для этого:

а) отогнуть отверткой шплинт 7 и вынуть его из отверстия в оси;

б) надеть на ось лопатку 11 и комбинированным ключом свинтить гайку 2 , после чего снять пружину 8 и лопатку 11 .

При полной разборке предохранителя необходимо:

— разобрать предохраняющий механизм, как указано выше;

— вставить комбинированный ключ выступом в шлиц гайки 2 (см. рис. 27) и свинтить гайку с корпуса; если гайка не свинчивается, то разрешается стронуть ее с места, ударяя молотком по рукоятке ключа;
