Предохранитель состоит из корпуса 4 (рис. 25) и предохраняющего механизма (рис. 26). На ось 5 , проходящую через отверстия в ушках корпуса, надеты следующие детали предохраняющего механизма: шайба 10 , лопатка 11 , пружина 8 и рычаг 1 .

Лопатка и рычаг соединяются с осью при помощи лысок и могут вращаться только вместе с ней. На концы оси навинчены гайки 2 , удерживающие детали в собранном виде.

Гайки от самоотвинчивания удерживаются шплинтами 3 и 7 .

Конец оси с пружиной закрыт колпачком 6 .

Корпус предохранителя надевается на дульную часть ствола миномета и закрепляется гайкой 2 (рис. 27) и разрезным кольцом 3 .

Корпус 4 (см. рис. 25) представляет собой полый цилиндр с ушками. В правое ушко корпуса запрессована шайба 10 (см. рис. 26). Между ушками имеется окно для лопатки. На левом ушке находится опорная площадка а (см. рис. 25), дуговой паз б для конца рычага, наклонная поверхность в и дуговой выступ г ; на правом ушке — резьба под колпачок.

Рис. 25.Общий вид корпуса предохранителя:

а — опорная площадка; б — дуговой паз; в — наклонная поверхность; г — дуговой выступ

Против окна для лопатки находятся щели для выхода части пороховых газов. В верхней части корпуса с внутренней стороны имеются фаски, а в нижней части — наружная резьба для завинчивания гайки 2 (см. рис. 27) и внутренний кольцевой выступ, которым корпус при надевании упирается в дульный срез ствола миномета.

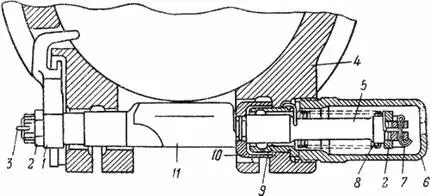

Рис. 26.Предохраняющий механизм (разрез):

1 — рычаг ( 15 ); 2 — гайка ( 7 ); 3 — пружинный шплинт ( 13 ); 4 — корпус предохранителя ( 14 ); 5 — ось ( 3 ); 6 — колпачок ( 10 ); 7 — шплинт (ГОСТ 397-41); 8 — пружина ( 6 ); 9 — втулка ( 2 ); 10 — шайба ( 4 ); 11 — лопатка ( 5 )

Внутренний диаметр корпуса предохранителя равен калибру ствола миномета (см. рис. 25).

Втулка 9 (см. рис. 26) вместе с шайбой 10 предохраняют пружину 8 от действия пороховых газов. На буртике втулки 9 имеется паз, в который входит конец пружины.

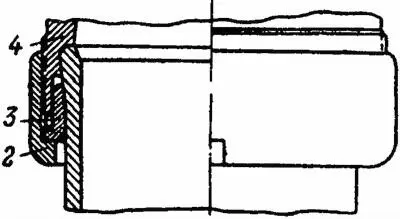

Рис. 27.Крепление предохранителя на стволе:

2 — гайка ( 11 ); 3 — разрезное кольцо ( 12 ); 4 — корпус предохранителя ( 14 )

Ось 5 представляет собой цилиндрический валик с лысками. Концы оси имеют резьбу для гаек 2 и отверстия для шплинтов 3 и 7 . На правом конце оси имеется шлиц для конца пружины 8 .

Лопатка 11 частично перекрывает канал ствола при положении предохраняющего механизма на «Закрыто». При выстреле лопатка под действием опережающих мину газов поворачивается и своим скосом скользит по наклонной поверхности левого ушка корпуса предохранителя.

Пружина 8 поджимает детали предохраняющего механизма в крайнее правое положение и возвращает предохраняющий механизм после выстрела в положение «Открыто».

Рычаг 1 предназначен для придания предохраняющему механизму положения «Закрыто» при заряжании миномета.

Колпачок 6 прижимает конец пружины к буртику втулки и предохраняет пружину от загрязнения и механических повреждений.

Гайка 2 (см. рис. 27) и разрезное кольцо 3 служат для закрепления предохранителя на стволе. Гайка имеет внутреннюю резьбу и шлицы для ключа.

Разрезное кольцо имеет фаску, поверхность которой в собранном на стволе предохранителе соприкасается с конической поверхностью бурта ствола.

До заряжания миномета детали предохраняющего механизма находятся в крайнем правом положении (если смотреть по направлению стрельбы), т. е. в положении «Открыто» (рис. 28); при этом лопатка 11 (см. рис. 26) располагается в окне корпуса почти параллельно оси канала ствола; рычаг 1 лежит на опорной площадке а (см. рис. 25), а конец его входит внутрь канала ствола.

В момент заряжания мина под действием собственного веса опускается в канал ствола, задевает поверхностью оживальной части за конец рычага и отводит его вместе с осью влево до тех пор, пока он не сойдет с опорной площадки левого ушка корпуса. При этом пружина сжимается.
