— вставить в цилиндры 1 большие пружины 1З и штоки с прикрепленными к ним малыми пружинами 5 ;

— закрепить цилиндры в обойме 16 , для чего вставить цилиндры в отверстия обоймы, завинтить гайки 2 и 3 и надеть соединительную планку 6 на концы цилиндров; затем, поджав пружины 5 и 1З , навинтить крышки 8 и застопорить их стопорным винтом 7 ;

— прикрепить собранный амортизатор к двуноге, для чего вставить концы штоков в отверстия вертлюга 11 , поставить предохранительные шайбы 10 , навинтить гайки 9 и отогнуть шайбы;

— прикрепить ствол к двуноге-лафету (см. п. 4).

После сборки амортизатора необходимо проверить плавность его хода, оттягивая вперед и назад вертлюг на собранном миномете. Если при этом штоки в цилиндрах будут ходить туго и с заседанием, следует поочередно ослабить на цилиндрах гайки 2 и гайки 3 и ключом 51–12 за вырезы а (см. рис. 21) повернуть цилиндры на такой угол, при котором штоки в цилиндрах будут ходить плавно и без заседания, после чего гайки 2 и гайки 3 вновь зажать.

Примечания : 1. Часть минометов имеет так называемый вариантный амортизатор, отличающийся в некоторых деталях от вышеописанного.

Отличия вариантного амортизатора следующие:

— спереди в цилиндры амортизатора вставлены втулки 1 (см. рис. 18), через которые проходят штоки, сзади цилиндры закрываются штампованными крышками 6 , крышки закрепляются штифтами 7 и шплинтами 8 ;

— цилиндры в обойме закрепляются гайками 3 и предохранительными шайбами 2 ;

— штоки 4 на заднем конце имеют выступы а с канавкой, в которую вставляется уменьшенным витком б малая пружина 5 амортизатора; для отделения малой пружины от штока необходимо с силой потянуть за малую пружину, одновременно поворачивая ее по направлению движения часовой стрелки; при надевании пружины на шток необходимо с силой нажать на пружину, поворачивая ее также по направлению движения часовой стрелки; не следует пытаться вывинтить выступ а .

Разборка и сборка вариантного амортизатора производится в таком же порядке, как указано выше.

2. Часть минометов имеет амортизаторы, которые состоят из штатных и вариантных деталей.

3. Часть минометов имеет амортизаторы с удлиненными штоками и латунными втулками, нумерация этих деталей полностью совпадает с нумерацией деталей коротких штоков с чугунными втулками.

Опорная плита предназначается для восприятия и передачи на грунт давления, получаемого от ствола миномета в результате отдачи в момент выстрела.

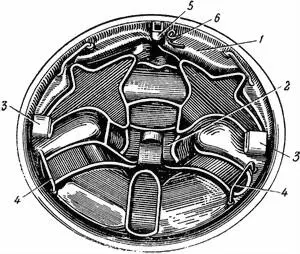

Рис. 23.Опорная плита:

1 — основание опорной плиты ( 5–1 ); 2 — опорная чашка ( 5–2 ); 3 — крюки ( 5-13 ); 4 — ручки ( 5-11 ); 5 — скоба ( 5-12 ); 6 — ушко ( 5-14 )

Опорная плита представляет собой сварную конструкцию и состоит из основания опорной плиты 1 (рис. 23) с приваренными сверху накладками, а снизу ребрами жесткости (сошниками). В середине основания опорной плиты находится опорная чашка 2 , в которую вставляется шаровая пята казенника.

К краям опорной плиты приварены два крюка 3 , скоба 5 , четыре ручки 4 и ушко 6 . За крюки плиту подвешивают в походном положении к раме колесного хода. Скоба предназначена для притягивания плиты стяжкой хода к раме. Ручки служат для переноски и перестановки плиты орудийным расчетом. Через ушко 6 пропускается спусковой шнур, когда стреляющий находится сбоку миномета.

Предохранитель от двойного заряжания (П-120) исключает возможность заряжания миномета второй миной, если первая мина находится в стволе.

Однако следует помнить, что если заряжающий в момент выстрела поднесет к дульному срезу очередную мину, то может произойти столкновение двух мин (вылетающей и подносимой заряжающим) и разрыв их у дульной части ствола.

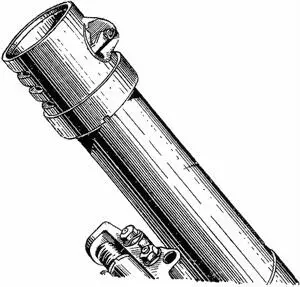

Рис. 24.Общий вид предохранителя, установленного на стволе миномета

Общий вид предохранителя, установленного на стволе миномета, показан на рис. 24.
