Министерство Обороны СССР - 120-мм миномет обр. 1938 г. Руководство службы

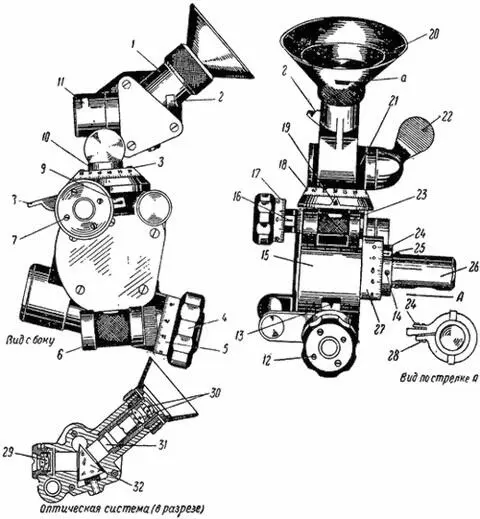

Рис. 31.Оптический минометный прицел МПМ-44:

1 — визир ( Сб1-14 ); 2 — целик; 3 — стопорный винт (М3×6, ГОСТ 1473-42); 4 — барабанчик прицела ( 1-34 ); 5 — шкала малых делений углов возвышения ( 1-40 ); 6 — продольный уровень ( Сб1-5 ); 7 и 12 — винты (М3×6, ГОСТ 1473-42); 8 — отводка ( Сб1-4 ); 9, 13, 16, 19 и 24 — указатели; 10 — головка угломера; 11 — мушка; 14, 25 и 28 — винты; 15 — корпус прицела ( Сб1-3 ); 17 — шкала малых делений угломера ( 1-33 ); 18 — шкала больших делений угломера ( 1-13 ); 20 — наглазник ( 1-57 ); а — окно наглазника; 21 — проушина червячного колеса ( 1-12 ); 22 — рукоятка ( 1-18 ); 23 — поперечный уровень; 26 — ось прицела ( Сб1-6 ); 27 — шкала больших делений прицела (углов возвышения);

Оптическая система прицела МПМ-44: 29 — линзы объектива; 30 — линзы окуляра; 31 — сетка ( Сб1-9 ); 32 — призма ( 1–3 )

Вследствие того что сетка расположена в фокальной плоскости объектива (окуляра), глаз наводчика видит изображение предмета и сетку одновременно в одной и той же плоскости одинаково резко, не испытывая утомления. В этом заключается одно из преимуществ оптического прицела перед коллиматорными прицелами, которыми ранее комплектовались минометы.

Для грубой наводки служит целик (прорезь) 2 и мушка 11 (см. рис. 31), расположенные с левой стороны визира. Целиком и мушкой можно также пользоваться для наводки миномета в случае повреждения оптических деталей визира.

Визир 1 , укрепленный на головке угломера, может вращаться в горизонтальной плоскости на 360°, и перекрестие прицела можно навести на любую выбранную точку наводки.

Угломер предназначен для установки (точной и грубой) скомандованного угла между направлениями на цель и на точку наводки. Грубую установку угломера производят по шкале 18 больших делений угломера, точную — по шкале малых делений угломера 17 , вращая барабанчик угломера. Кольцо 18 шкалы больших делений угломера закреплено на подвижной головке 10 угломера, на нем имеется шкала, состоящая из шестидесяти равных делений, обозначенных черточками. Каждое пятое деление пронумеровано цифрами: 5, 10, 15, 20 и т. д. до 55 по направлению движения часовой стрелки; последнее (шестидесятое) деление совпадает с нулевым. Каждое деление шкалы больших делений угломера равно 1/60 части окружности, или 100 тысячным дальности (1-00). Шкала 18 вместе с подвижной головкой поворачивается относительно неподвижного указателя 19 при вращении червячного винта за барабанчик угломера. На барабанчике имеется шкала 17 , состоящая из ста делений, отмеченных черточками. Каждое десятое деление шкалы барабанчика обозначено цифрами: 10, 20, 30 и т. д. (от 0 до 90 включительно); последнее (сотое) деление совпадает с нулевым. При одном полном обороте барабанчика со шкалой 17 перемещается подвижная головка 10 со шкалой 18 на одно деление. Таким образом, одно деление шкалы 17 барабанчика (малое деление угломера) равно 1/100 деления шкалы 18 больших делений угломера, что соответствует 1/6000 окружности (3,6′), или одной тысячной (0-01).

Это означает, что при изменении установки угломера на одно деление шкалы 17 малых делений и соответственном наведении миномета точка падения мины переместится в ту же сторону (вправо или влево) на 1/1000 дальности.

Для отсчета делений по шкале 17 малых делений имеется неподвижный указатель 9 ( 16 ).

Для быстрого поворота головки 10 на большой угол (при грубой установке угломера) служит отводка 8 червячного винта. При нажатии отводки вниз до отказа червячный винт выходит из зацепления с зубьями шестерни, вследствие чего головку можно повернуть рукой и грубо установить по шкале угломерного кольца скомандованный угломер. После выполнения грубой установки угломера отводку надо отпустить. Точная установка после этого выполняется по шкале 17 барабанчика угломера.

Механизм углов возвышения служит для установки и придания стволу миномета при помощи продольного уровня и подъемного механизма требуемых углов возвышения. Он собран на корпусе 15 прицела и состоит из следующих основных частей: продольного уровня 6 , шкалы 27 и червячного винта с барабанчиком 4 .
