расфиксировать ствол со ствольной коробкой, для чего вывести конец рукоятки из зацепа на опоре и, разворачивая ее, вывести из зацепления с зубом казенника;

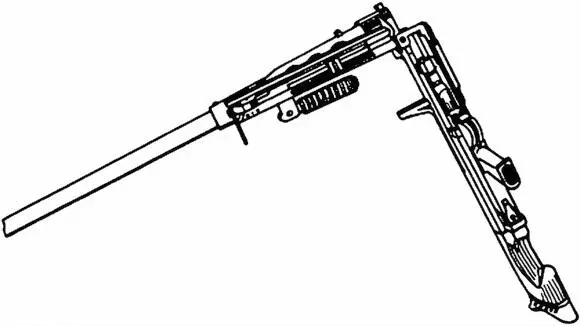

Рис. 4.1 — Положение ствола относительно ствольной коробки перед возвращением затворной рамы в переднее положение.

зафиксировать рукоятку за зацеп на ствольной коробке;

развернуть ствол относительно ствольной коробки на угол приблизительно равный 90°, в соответствии с рисунком 4.1;

вернуть затворную раму в переднее положение, для чего, придерживая ее за рукоятку, переключить предохранитель в положение Огонь» и плавно перевести затворную раму вперед;

сложить рукоятку взведения, утопив подпружиненный фиксатор внутрь рукоятки;

повернуть ствол к ствольной коробке на угол приблизительно равный 45°, в соответствии с рисунком 4.2;

извлечь затворную раму из ствольной коробки;

отделить затвор от остова;

извлечь возвратную пружину;

ВНИМАНИЕ!ПРИ ВЗВЕДЕННОМ УДАРНИКЕ БОЕВАЯ ПРУЖИНА УДАРНИКА НАХОДИТСЯ В СЖАТОМ СОСТОЯНИИ И НАЖАТИЕ НА СПУСКОВОЙ КРЮЧОК ВЫЗОВЕТ ЭНЕРГИЧНОЕ ДВИЖЕНИЕ УДАРНИКА;

отделить спусковой механизм, для чего оттянуть флажок от корпуса спускового механизма и, повернув его на угол 90°, движением вниз — назад отсоединить механизм от ствольной коробки.

Неполная разборка винтовки закончена.

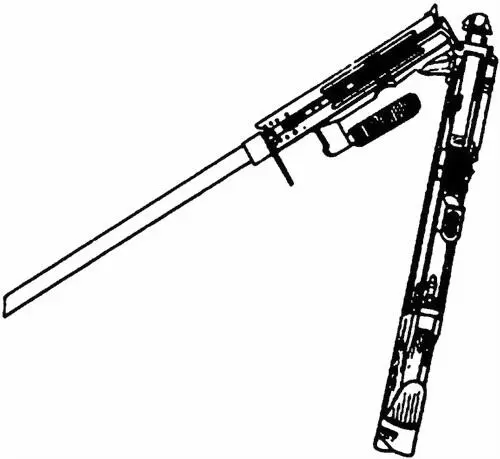

Рис. 4.2 — Положение ствола относительно ствольной коробки перед отделением затворной рамы.

4.3.3. Сборку винтовки после неполной разборки производить в следующем порядке:

присоединить затвор к остову, ведущий выступ затвора должен входить в остов с небольшим усилием;

вставить возвратную пружину в остов затвора;

развернуть ствол относительно ствольной коробки ствола на угол приблизительно равный 45°, в соответствии с рисунком 4.3;

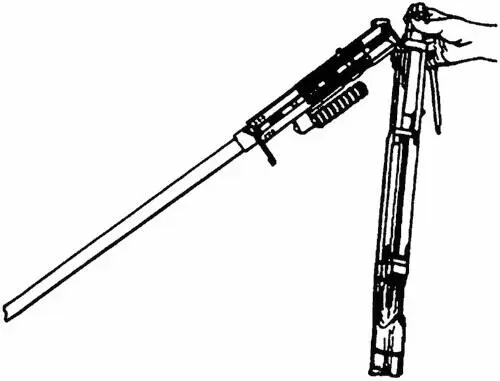

Рис. 4.3 — Положение ствола относительно ствольной коробки при постановке затворной рамы.

сложить рукоятку (при складывании рукоятки затвор должен находиться в переднем положении) и вставить остов с затвором и возвратной пружиной в ствольную коробку, возвратную пружину при этом посадить на конус, находящийся в задней части ствольной коробки;

ввести пазы корпуса спускового механизма в выступы ствольной коробки, прижать его к ствольной коробке и, поворотом флажка на угол 90°, зафиксировать спусковой механизм;

оттянуть затворную раму назад на половину ее хода (приблизительно на 110 мм) и, удерживая ее, зафиксировать предохранителем, переведя его в положение «Предохранитель»;

развернуть ствольную коробку и ствол в одну линию;

зафиксировать ствольную коробку и ствол, для чего вывести фиксирующую рукоятку из зацепления со ствольной коробкой, завести в радиусную выемку зуба казенника и, повернув к стволу, зафиксировать рукоятку за зацеп на опоре;

присоединить оптический прицел, для чего совместив пазы прицела с направляющими выступами планки, продвинуть его вперед до упора в штифт и вращением прижимных гаек зафиксировать прицел;

ВНИМАНИЕ!ПЕРЕД ПРИСОЕДИНЕНИЕМ МАГАЗИНА И ПРОВЕРКОЙ ПРАВИЛЬНОСТИ СБОРКИ ВИНТОВКИ УБЕДИТЕСЬ В ОТСУТСТВИИ ПАТРОНОВ В ПАТРОННИКЕ И МАГАЗИНЕ.

присоединить пустой магазин, для чего совместить вырезы в корпусе магазина с выступами в ствольной коробке и повернуть заднюю часть магазина вверх до фиксации защелкой;

перевести предохранитель в положение «Огонь», придерживая затворную раму за рукоятку, отпустить рукоятку, при этом подвижные части переместятся в переднее положение;

4.3.4. Проверить правильность сборки винтовки после неполной разборки, для чего:

— направить ствол винтовки в безопасную сторону;

— нажать на спусковой крючок, отвести затворную раму за рукоятку взведения назад до отказа и отпустить ее, при этом затворная рама должна энергично возвратиться в переднее положение, отпустить спусковой крючок, при этом не должно быть сброса ударника;

— перевести предохранитель в положение «Предохранитель» и нажать на спусковой крючок, при этом не должно быть сброса ударника, отпустить спусковой крючок;

— перевести предохранитель в положение «Огонь» и нажать на спусковой крючок, при этом должен быть слышен щелчок — удар ударника по толкателю.
