Конструкторское приборостроения - 12,7-мм снайперская винтовка ОСВ-96. Руководство по эксплуатации

1.4.8. Стрельба может вестись с использованием открытого (механического) прицела, а также оптического и ночного прицела.

1.5. Средства измерения, инструмент и принадлежности

1.5.1. Для выполнения работ по техническому обслуживанию в состав винтовки включены принадлежности:

— шомпол для чистки и смазки канала ствола и ствольной коробки винтовки;

— масленка для хранения ружейного масла РЖ ТУ 38.1011315-90.

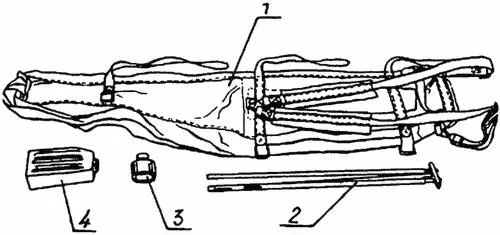

Рис. 1.4 — Чехол и принадлежности.

1 — чехол; 2 — шомпол; 3 — масленка; 4 — магазин (запасной)

Принадлежности помещаются в брезентовый чехол 1, в соответствии с рисунком 1.4.

1.6. Маркировка и пломбирование

1.6.1. На каждой винтовке наносятся:

— индекс винтовки;

— порядковый номер винтовки;

— год и месяц изготовления;

— клеймо ОТК предприятия-изготовителя;

— клеймо представителя заказчика;

— номер оптического прицела.

1.6.2. На ящике с винтовкой наносится следующая маркировка:

— на крышке надпись «ОСВ-96», количество винтовок в ящике (1 шт.), заводской номер уложенной винтовки и надпись «Брутто кг»;

— на торцевых стенках ящика: манипуляционные знаки «верх», «хрупкое, осторожно» и «боится сырости», индекс винтовки, заводской номер уложенной винтовки, обозначение ингибитора, способ консервации и дата консервации.

1.6.3. Ящик обвязываются проволокой, пропущенной через специальные отверстия. Проволока завязывается и на ее концах ставятся две пломбы.

1.7. Упаковка

1.7.1. Винтовка, запасные части и принадлежности консервируются в противокоррозионную бумагу УНИ ГОСТ 16295-93, укладываются в пакеты из полиэтиленовой пленки, герметизируются и затем помещаются в соответствующие отделения чехла. Чехол помещается в пакет из полиэтиленовой пленки, герметизируется и укладывается в ящик.

В каждом ящике размещаются по одной винтовке. Срок хранения в упаковке изготовителя в сухих, неотапливаемых хранилищах — 10 лет.

ВНИМАНИЕ! ПРИ РАСКОНСЕРВАЦИИ ВИНТОВОК И ПРИНАДЛЕЖНОСТИ ПРОТИВОКОРРОЗИОННУЮ БУМАГУ НЕОБХОДИМО НЕМЕДЛЕННО УДАЛИТЬ ИЗ ЧЕХЛОВ И УНИЧТОЖИТЬ МЕТОДОМ СЖИГАНИЯ НА СПЕЦИАЛЬНО ОТВЕДЕННЫХ МЕСТАХ.

Распломбирование ящиков и их использование проводятся в установленном порядке.

При работе с консервационными материалами соблюдать правила, изложенные в «Памятке», расположенной на внутренней стороне крышки ящика.

2.1. Коробка ствольная

2.1.1. Коробка ствольная 2, в соответствии с рисунком 1.3, служит для соединения частей и механизмов винтовки, направления движения затворной рамы.

Коробка ствольная, в соответствии с рисунком 2.1, включает в себя ствол 5 и собственно коробку 14 с прикладом 15.

Ствол предназначен для сообщения движения пули в заданном направлении, придания ей вращения и начальной скорости. Канал ствола имеет восемь нарезов, идущих слева вверх направо. В казенной части капал ствола гладкий и сделан» о форме гильзы, эта часть канала служит для размещения патрона и называется патронником.

Снаружи на дульной части ствол имеет резьбу для навинчивания дульного тормоза 1. Дульный тормоз уменьшает усилие отдачи при выстреле. От отворачивания дульный тормоз фиксируется штифтом 2, расположенным в основании 22. В основании установлена стойка 4. В стойке помещено основание мушки с мушкой 3. Положение мушки регулируется по высоте (ввинчиванием или вывинчиванием) и по горизонту (перемещением основания мушки);

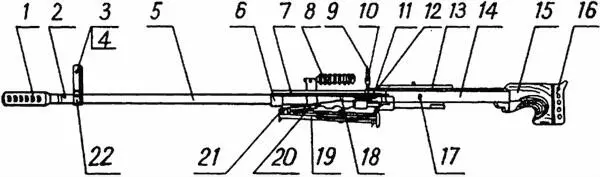

Рис. 2.1 — Коробка ствольная.

1 — тормоз дульный; 2 — штифт, 3 — мушка; 4 — стойка; 5 — ствол; 6 — обойма; 7 — трубка газоотводная; 8 — ручка; 9 — целик; 10 — корпус, 11 — казенник; 12 — ось; 13 — планка; 14 — коробка; 15 — приклад; 1б — затыльник; 17, 18 — зацепы; 19 — сошка; 20 — опора; 21 — фиксатор; 22 — основание

На стволе размещены:

— обойма 6 с трубкой газоотводной 7, служащие для направления отводимых из ствола пороховых газов к поршню;

— ручка 8 для переноса винтовки. Ручка занимает два фиксированных положения:

в сторону казенника, для переноса винтовки в боевом положении;

в сторону дульной части ствола, для переноса винтовки в сложенном положении.

Ручка имеет возможность проворачиваться на стволе.

На казенной части ствола надета опора 20, которая закреплена казенником 11 и от проворота удерживается газоотводной трубкой.
