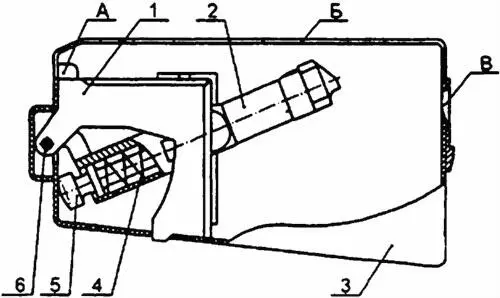

Рис. 2.7 — Магазин.

1 — перегородка; 2 — подаватель; 3 — корпус магазина; 4 — пружина;, 5 — плунжер; 6 — ось; А — вырез, Б — загиб. В — лунка

Вырезы А (на рисунке показан только вырез с правой стороны) на боковых стенках магазина и лунка В в задней стенке служат для фиксации магазина в ствольной коробке.

Загибы Б (на рисунке показан только загиб с правой стороны) у удерживают патроны в корпусе магазина и направляют их при досылании.

2.6. Положение частей и механизмов до заряжания

2.6.1. Положение частей и механизмов до заряжания показано на рисунке 2.8.

Перед заряжанием винтовки затворная рама 1 находится в крайнем переднем положении: канал ствола заперт; ударник 3 сброшен и под действием боевой пружины 5 прижат к толкателю 2 затворной рамы; предохранитель 4 находится в положении «Предохранитель» (предохранитель сдвинут влево, белая лунка открыта, спусковой крючок заблокирован).

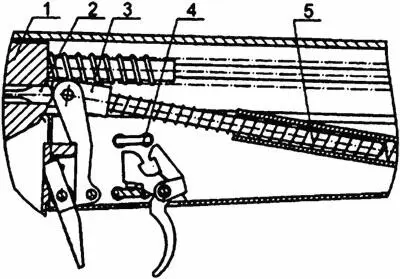

Рис. 2.8 — Положение частей и механизмов до заряжания.

1 — затворная рама; 2 — толкатель, 3 — ударник; 4 — предохранитель, 5 — пружина боевая

2.7. Положение частей и механизмов перед стрельбой

2.7.1. Для подготовки к стрельбе необходимо зарядить винтовку, для чего:

— вставить снаряженный магазин в окно ствольной коробки и зафиксировать его защелкой;

— перевести предохранитель в положение «Огонь» (предохранитель смещен вправо, на уголке корпуса механизма спуска видна красная лунка). При этом спусковой крючок разблокирован;

— отвести затворную раму за ее рукоятку назад до упора и отпустить. При этом происходит взведение ударника, досылание патрона в патронник и запирание канала ствола.

Винтовка заряжена и готова к стрельбе.

2.8. Работа частей и механизмов при стрельбе

2.8.1. При нажатии на спусковой крючок 6, в соответствии с рисунком 2.9, его зуб А выходит из зацепления с выступом боевым Б серьги ударника 4. Ударник под действием боевой пружины 5 наносит удар по толкателю 1 затворной рамы, который перемещает боек вперед, разбивая капсюль патрона. Происходит выстрел.

После того, как пуля пройдет газоотводное отверстие, пороховые газы из ствола устремляются в обойму и газоотводную трубку, воздействуют на поршень остова и отбрасывают затворную раму назад.

Пружина возвратная 2 сжимается.

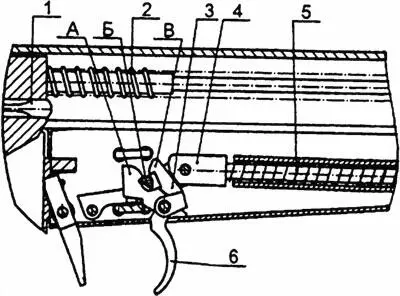

Рис. 2.9 — Положение частей и механизмов перед выстрелом при предохранителе, установленном в положение «Огонь».

1 — толкатель; 2 — пружина возвратная, 3 — перехват, 4 — ударник; 5 — пружина боевая; 6 — крючок спусковой; А, В — зубья; Б — выступ боевой

<���стр. 18 — 19 отсутствуют>

— поместить расконсервированный ЗИП-О в соответствующие отделения чехла.

4.3. Разборка и сборка винтовки

4.3.1. Разборка винтовки может быть неполная и полная. Неполная разборка предназначена для расконсервации, чистки, смазки и осмотра.

Перед разборкой затворная рама должна находится в переднем положении.

Полная разборка предназначена для чистки винтовки при сильном загрязнении, после нахождения ее под дождем или в снегу и при ремонте.

Разборку и сборку винтовки производить на столе или чистой подстилке; части и механизмы разложить в порядке разборки, обращаться с ними осторожно, не класть одну часть на другую и не применять излишних усилий и ударов.

При сборке винтовок принять меры для того, чтобы не перепутать составные части разных винтовок.

4.3.2. Неполная разборка винтовки производится в следующем порядке:

ВНИМАНИЕ!ПОСЛЕ ОТДЕЛЕНИЯ МАГАЗИНА НЕОБХОДИМО УБЕДИТЬСЯ В ОТСУТСТВИИ ПАТРОНА В ПАТРОННИКЕ И МАГАЗИНЕ, ПРИ ЭТОМ СТВОЛ ВИНТОВКИ ДОЛЖЕН БЫТЬ НАПРАВЛЕН В БЕЗОПАСНУЮ СТОРОНУ;

отделить магазин, для чего нажать большим пальцем на защелку, подать магазин вниз от ствольной коробки и отделить магазин. После этого проверить отсутствие патрона в патроннике, для чего установить предохранитель в положение «Огонь», отвести затворную раму за рукоятку взведения назад, осмотреть патронник, отпустить рукоятку затворной рамы;

отделить оптический прицел;

оттянуть затворную раму назад на половину ее хода (приблизительно на 110 мм) и, удерживая ее, зафиксировать предохранителем, переведя его в положение «Предохранитель» (при этом предохранитель заходит в лунку В, в соответствии с рисунком 2.4);
