Казенник воспринимает нагрузку от выстрела через упоры. Вставка, размещенная внутри казенника, обеспечивает предварительный разворот затвора при запирании канала ствола. В левой части казенника имеется канал для захода поршня затворной рамы. Сверху на казеннике закреплен корпус 10 прицельного приспособления. На корпусе размещены барабан с подпружиненным целиком 9. На барабане нанесены цифры от 2 до 13, которые обозначают дальности стрельбы в сотнях метров.

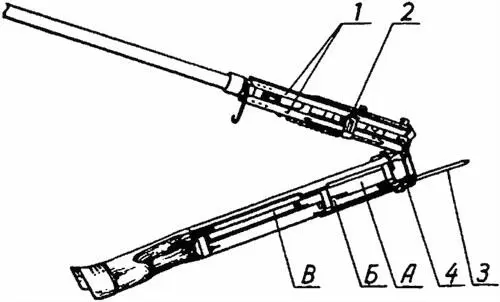

Рис. 2.2 — Коробка ствольная (вид снизу).

1 — стойки сошки; 2 — защелка; 3 — рукоятка; 4 — серьга

А — окно для магазина; Б — отражающий выступ; В — окно для спускового механизма

В походном положении винтовки и при стрельбе с оптическим прицелом корпус 10 и стойка с основанием мушки находятся в горизонтальном положении.

Опора 20 служит для присоединения сошки 19. Опора имеет фиксатор 21 для замыкания винтовки в сложенном состоянии и зацеп 18 для фиксации рукоятки 3, в соответствии с рисунком 2.2, при нахождении винтовки в боевом положении. В походном положении стойки сошки 1 развернуты назад вдоль ствола и скреплены защелкой 2.

2.1.2. Коробка 14, в соответствии с рисунком 2.1, соединена с казенником ствола осью 12 и замком, состоящим из рукоятки 3, в соответствии с рисунком 2.2, и двух серег 4. Наличие замка позволяет складывать винтовку относительно оси.

Коробка имеет:

— сверху — планку 13, в соответствии с рисунком 2.1, для установки оптического прицела, на планке имеется штифт для ограничения перемещения оптического прицела вперед при его установке на винтовку;

— сзади — приклад 15 с резиновым затыльником 16, прикрепленным к торцевой стенке винтом. В стенке имеется паз для фиксации корпуса спускового механизма и конус для захода трубки возвратной пружины;

— снизу — окно А, в соответствии с рисунком 2.2, для установки магазина; окно В для установки спускового механизма; отражающий выступ Б;

— слева — зацеп 17, в соответствии с рисунком 2.1, для фиксации рукоятки в походном положении;

— справа — окно для выброса гильзы.

2.2. Рама затворная

2.2.1. Рама затворная 6, в соответствии с рисунком 1.3, предназначена для приведения в действие затвора и спускового механизма.

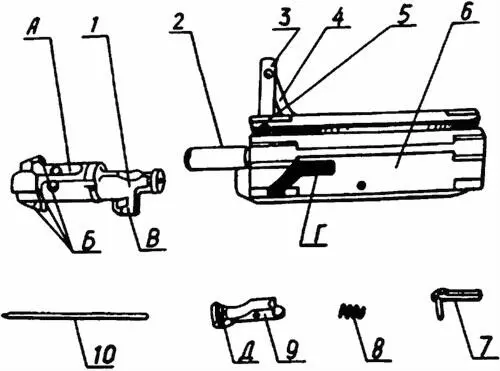

Рис. 2.3 — Рама затворная.

1 — затвор; 2 — поршень; 3 — рукоятка; 4 — фиксатор; 5 — штифт; 6 — остов; 7 — ось выбрасывателя; 8 — пружина выбрасывателя; 9 — выбрасыватель; 10 — боек; А — выборка; Б — выступы боевые; В —. выступ ведущий; Г — паз фигурный; Д — зацеп

Рама затворная, в соответствии с рисунком 2.3, состоит из затвора 1 и остова 6.

2.2.2. Затвор предназначен для запирания канала ствола, производства выстрела, извлечения стреляной гильзы, досылания очередного патрона в патронник.

Затвор состоит из собственно затвора 1, бойка 10, выбрасывателя 9, пружины выбрасывателя 8 и оси выбрасывателя 7.

Затвор имеет четыре боевых выступа Б, которые входят в зацепление с упорами казенника при запирании канала ствола и воспринимают силу давления пороховых газов на дно гильзы при выстреле.

Боек 10 размещается внутри затвора и предназначен для разбития капсюля-воспламенителя патрона.

Ведущий выступ В обеспечивает поворот затвора в остове. В выборке А размещается выбрасыватель 9, извлекающий своим зацепом Д стреляную гильзу из патронника. Выбрасыватель расположен на оси выбрасывателя 7 и подпружинен пружиной выбрасывателя 8.

2.2.3. Остов 6 является основным звеном автоматики и управляет работой затвора 1, размещенного в передней части остова. Остов имеет:

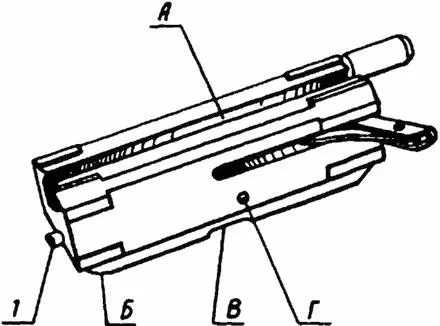

Рис. 2.4 — Остов (вид справа).

1 — толкатель; А — полость; Б — скос; В — лунка; Г — отверстие

— поршень 2, воспринимающий давление пороховых газов. Для обеспечения надежной работы поршень установлен в остове с люфтом;

— рукоятку 3, установленную на штифте 5, для взведения винтовки. Подпружиненный фиксатор 4 удерживает рукоятку от складывания;

— фигурный паз Г для принудительного поворота затвора при запирании или отпирании канала ствола;

— толкатель 1, в соответствии с рисунком 2.4, для передачи энергии удара от ударника к бойку. Толкатель удерживается в остове штифтом, расположенным в отверстии Г;
