— скос Б, которым взводится ударник;

— полость А для размещения возвратной пружины.

— лунку В для удержания затворной рамы в промежуточном положении при складывании винтовки в походное положение и при разборке.

2.3. Пружина возвратная

2.3.1. Пружина возвратная 3, в соответствии с рисунком 1.3, служит для возвращения затворной рамы в переднее положение, сообщения затворной раме энергии, необходимой для досылания патрона и запирания канала ствола.

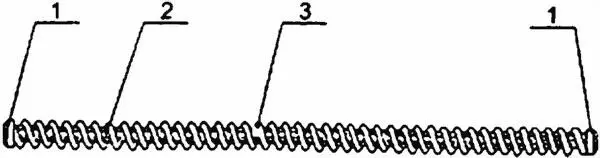

Рис 2.5 — Пружина возвратная.

1 — шайба; 2 — трубка; 3 — пружина

Возвратная пружина состоит из пружины 3, в соответствии с рисунком 2.5, трубки 2 и двух шайб 1.

2.4. Механизм спусковой

2.4.1. Механизм спусковой 4, в соответствии с рисунком 1.3, предназначен для управления стрельбой винтовки.

Спусковой механизм включает в себя корпус 9, в соответствии с рисунком 2.6, ударник 2, крючок спусковой 13, пружину боевую 7, трубку 8, предохранитель 3, рукоятку 11, защелку 16, флажок 10, скобу 14.

2.4.2. Корпус 9 служит для размещения в нем деталей спускового механизма, находящихся на осях, функции которых выполняют концы изогнутой скобы 14.

На одном конце скобы размещена серьга 1, шарнирно соединенная с ударником 2. Ударник предназначен для нанесения удара по толкателю остова затвора. На стержне ударника расположена боевая пружина 7, закрытая трубкой 8. Подпятник Д на конце трубки, помещаемый в прорезь корпуса, служит для фиксации трубки в корпусе. Выступ боевой А серьги служит для постановки ударника на боевой взвод.

На другом конце скобы 14 размещены спусковой крючок 13 и подпружиненный перехват 6. Спусковой крючок служит для удержания своим зубом Б ударника на боевом взводе и сброса его с боевого взвода. Перехват с пружиной 5 служит для захвата и удержания своим зубом Г серьги на боевом взводе после выстрела до момента отпускания спускового крючка.

Перехват обеспечивает ведение одиночной стрельбы.

Отогнутая часть скобы размещается в выемке на левой стенке ствольной коробки и служит для фиксации скобы от смещения в корпусе.

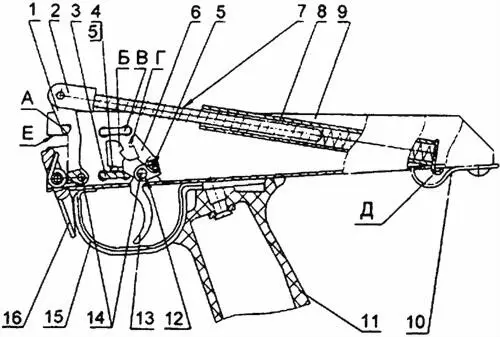

Рис. 2.6 — Механизм спусковой.

1 — серьга; 2 — ударник; 3 — предохранитель, 4 — фиксатор; 5 — пружина; 6 — перехват, 7 — пружина боевая; 8 — трубка; 9 — корпус; 10 — флажок, 11 — рукоятка; 12 — втулка; 13 — крючок спусковой; 14 — скоба; 15 — скоба спусковая; 16 — защелка; А — выступ боевой; Б, Г — зубья; В — полка предохранителя; Д — подпятник; Е — паз

На корпусе имеются:

— подпружиненная защелка 16 для фиксации магазина;

— спусковая скоба 15 для защиты спускового крючка от случайного нажатия на него;

— рукоятка 11 (пистолетного типа);

— паз Е и флажок 10 для крепления корпуса в ствольной коробке.

2.4.3. Предохранитель 3 служит для обеспечения безопасности при обращении с винтовкой и представляет собой изогнутую П-образную пластину, входящую в прорези на правой стороне корпуса.

Предохранитель имеет два положения:

— «Предохранитель», отмеченное на предохранителе лункой, окрашенной в белый цвет;

— «Огонь», отмеченное на корпусе спускового механизма лункой, окрашенной в красный цвет.

В положении «Предохранитель» предохранитель смещен до упора влево, при этом:

— спусковой крючок замкнут нижней полкой предохранителя, на выступающем конце которой видна лунка, окрашенная в белый цвет;

— верхняя полка предохранителя В препятствует взведению подвижных частей, перекрывая путь ударнику.

В положении «Огонь» предохранитель смещен вправо, при этом:

— спусковой крючок имеет возможность свободно прокачиваться на своей оси;

— открыт путь остову назад;

— лунка на уголке корпуса, окрашенная в красный цвет, открыта. В положении «Огонь» и «Предохранитель» предохранитель фиксируется подпружиненным фиксатором 4, расположенным внутри спускового крючка.

2.5. Магазин

2.5.1. Магазин 5, в соответствии с рисунком 1.3, служит для размещения патронов и подачи их в ствольную коробку. Расположение патронов двухрядное.

Магазин состоит из корпуса магазина 3, в соответствии с рисунком 2.7, подавателя 2, плунжера 5, пружины 4, перегородки 1 и оси 6.

2.5.2. В корпусе магазина 3 на оси 6 установлен подаватель 2, внутри которого размещены плунжер 5 с пружиной 4.

Перегородка 1, разделяющая корпус магазина пополам, в совокупности с накладками на стенках корпуса, ограничивают продольное перемещение патронов в корпусе магазина.
