При производстве взрыва контакты 2 переключателя замкнуты (ручка переключателя находится в боевом положении). При ударе по толкателю в катушке 1 генератора возникает ЭДС. Ток протекает через контакты 2 переключателя и электровзрывную цепь 4 , вызывая срабатывание электродетонатора или электровоспламенителя накольного механизма.

Катушка линии управления(рис. 13) предназначена для хранения, развертывания и свертывания линии управления. На оси катушки с каждой стороны имеются втулки 3 для крепления съемной рукоятки 2 и ручки 5 для переноски. На катушке навернуто 100 м провода СПП-2, один конец которого соединяется с накольным механизмом (электродетонатором), а второй конец, оставшийся на катушке, подключается к выходной клемме пульта управления. Концы проводов перед подключением зачищаются саперным ножом.

Накольный механизм(рис. 14) предназначен для возбуждения взрыва осколочной мины ОЗМ-72. Он состоит из пластмассового корпуса 2 , в котором находятся ударник и электровоспламенитель, зашунтированный резистором сопротивлением 2 Ом, выходных проводов 3 и пробки 1 , которая закрывает очковую резьбу для соединения накольного механизма с втулкой капсюля-воспламенителя мины. При поступлении к накольному механизму электрического сигнала на взрыв мины происходит срабатывание его электровоспламенителя. Образовавшиеся при этом продукты горения выталкивают ударник, который накалывает капсюль-воспламенитель мины, вызывая ее взрыв.

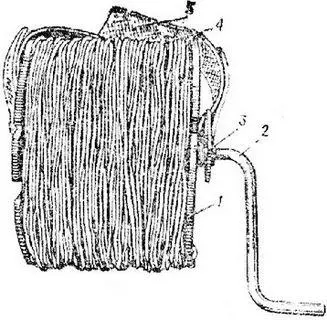

Рис. 13.Катушка линии управления:

1 — корпус; 2 — рукоятка съемная; 3 — втулка; 4 — провод СПП-2; 5 — ручка

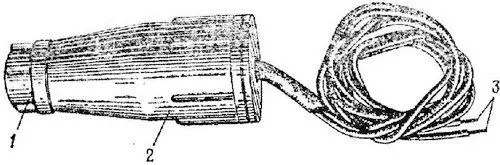

Рис. 14.Накольный механизм:

1 — пробка, 2 — корпус; 3 — провода выходные

Взрыватель МУВ-4(рис. 15) предназначен для приведения в действие сигнальной мины. Он состоит из корпуса 1 , внутри которого находится ударник с боевой пружиной, втулки 2 , корпуса 3 , заполненного синтетическим каучуком, внутри которого расположен поршень со штоком, предохранительной 4 и боевой 5 чек. Время предохранения после удаления предохранительной чеки 4 в зависимости от окружающей температуры находится в пределах от 40 с до 30 мин. Усилие выдергивания боевой чеки 5 составляет 1,5–6,0 кгс (14,7 — 58,8 Н). После выдергивания боевой чеки 5 освободившийся ударник под действием боевой пружины накалывает капсюль-воспламенитель мины, вызывая ее срабатывание.

Растяжка с карабинами(рис. 16) служит датчиком цели сигнальной мины. Она состоит из стального каната 1 с карабинами 2 и двух проволочных растяжек 3 длиной по 15 м каждая. Проволочная растяжка 3 одним концом с помощью петли крепится к карабину 2 , а другим концом — к металлическому колышку 4 . Средняя часть проволочной растяжки свободно пропущена через отверстие колышка 5 . Стальной канат 1 пропущен через отверстие колышка 6 . Свободный карабин 2 (с проволочной петлей) стального каната присоединяется к боевой (Р-образной) чеке взрывателя МУВ-4. При натяжении растяжки происходят выдергивание боевой чеки взрывателя и освобождение его ударника.

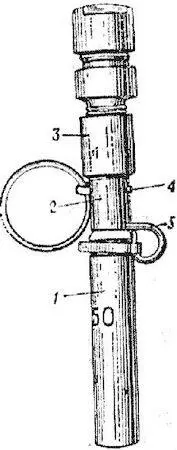

Рис. 15.Взрыватель МУВ-4:

1 — корпус с ударником; 2 — втулка; 3 — корпус с поршнем; 4 — чека предохранительная; 5 — чека боевая

Рис. 16.Растяжка с карабинами:

1 — стальной канат; 2 — карабин; 3 — растяжка прополочная; 4–6 — колышки

Пробойник(рис. 17) предназначен для проделывания отверстий в мерзлых и твердых грунтах для колышков и сигнальных мин. Он состоит из металлического уголка 2 с накладкой 1 и рукоятки 3 . В верхней части уголка имеется отверстие для установки рукоятки. Рукоятка 3 используется для проворачивания и извлечения пробойника после его забивки в грунт. Кроме того, она используется в качестве оси для катушки линий управления при ее свертывании. Для крепления рукоятки в деревянных уголках упаковочного ящика имеются специальные отверстия.
