Министерство обороны СССР, РФ - Возимые комплекты противопехотных мин ВКПМ-1 и ВКПМ-2

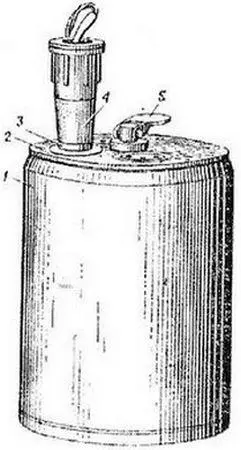

Рис. 6.Мина ОЗМ-72 с накольным механизмом:

1 — стакан направляющий; 2 — крышка; 3 — втулка капсюля-воспламенителя; 4 — накольный механизм НМ; 5 — пробка центральная

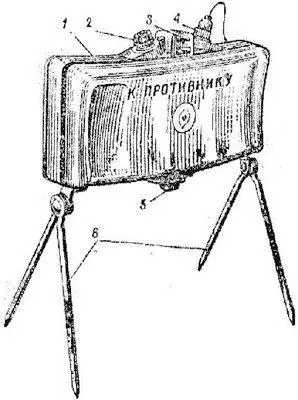

Рис. 7.Мина МОН-50 с электродетонатором:

1 — корпус; 2 — пробка запального гнезда; 3 — щель прицельная; 4 — электродетонатор ЭДП-р; 5 — фланец; 6 — ножки

Сигнальная мина СМ 1 (рис. 8) обеспечивает оповещение личного состава и указывает участок нарушения минно-взрывного заграждения. Она состоит из металлического корпуса, внутри которого находятся блоки светового и звукового сигналов, втулки с капсюлем-воспламенителем и пластмассового колпачка, на место которого при установке мины навинчивается взрыватель МУВ-4 2 .

Примечание. Подробное устройство и принцип действия сигнальной и осколочных мин изложены в руководствах по материальной части этих мин.

Пульт управления(рис. 9) предназначен для управления минно-взрывным заграждением. Он состоит из литого металлического корпуса 1 и крышки 4 . В корпусе находится панель 2 , на которой имеются выходные клеммы 3 для подключения четырех линий управления и переключатель 5 на четыре положения с номерами 1–4. На внутренней стороне крышки закреплена инструкция с правилами обращения с пультом управления. На внешней стороне крышки имеется ручка для переноски. Принципиальная электрическая схема пульта управления приведена на рис. 10.

Рис. 8.Сигнальная мина СМ с взрывателем МУВ-4:

1 — сигнальная мина СМ; 2 — взрыватель МУВ-4

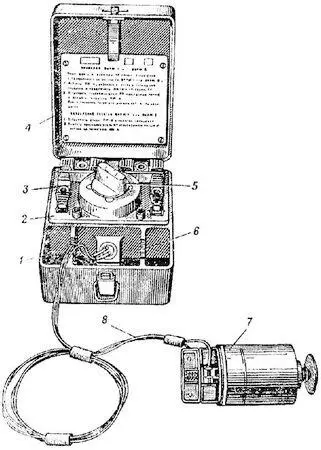

Рис. 9.Пульт управления:

1 — корпус; 2 — панель; 3 — клеммы выходные; 4 — крышка; 5 — переключатель; 6 — отсек дли подрывной машинки; 7 — подрывная машинка ПМ-4; 8 — провода пульта управления

В состав пульта управления входит подрывная машинка 7 (рис. 9), которая подключается к нему с помощью проводов 8 . Для укладки подрывной машинки в корпусе пульта управления имеется отсек 6 .

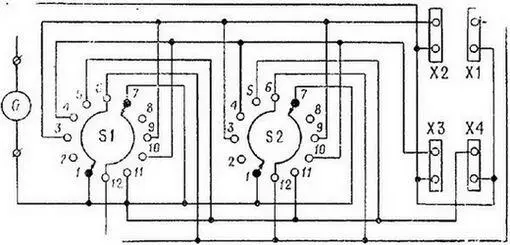

Рис. 10.Принципиальная электрическая схема пульта управления:

G — подрывная машинка ПМ-4; S1 — S2 — переключатели пульта управления; X1 — X4 — выходные клеммы пульта управления

Подрывная машинка ПМ-4 (рис. 11) предназначена для подачи электрического сигнала на взрыв осколочных мин и для проверки исправности (проводимости) электровзрывных цепей. Она состоит из корпуса 1 , толкателя 2 , переключатся 5 и линейных зажимов 4 , которые могут находиться в транспортном или боевом положении. В основании корпуса имеется окошко для светодиода 3 . Внутри корпуса находится генератор магнитоэлектрического действия.

Принципиальная электрическая схема подрывной машинки приведена на рис. 12.

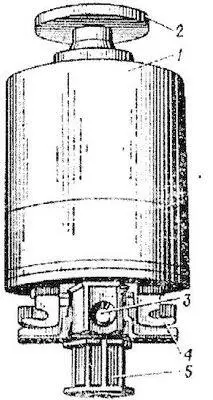

Рис. 11.Подрывная машинка ПМ-4:

1 — корпус; 2 — толкатель; 3 — светодиод; 4 — зажимы линейные; 5 — переключатель

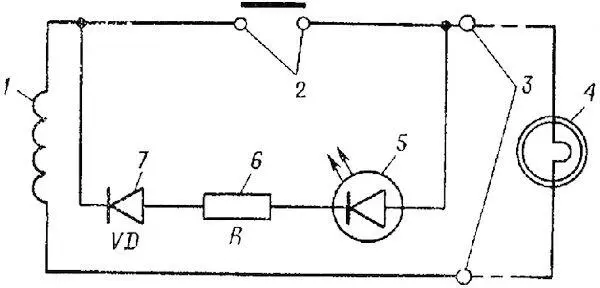

Рис. 12.Принципиальная электрическая схема подрывной машинки ПМ-4:

1 — катушка генератора, 2 — контакты переключателя; 3 — зажимы двойные; 4 — цепь электровзрывная; 5 — светодиод; 6 — резистор ограничивающий; 7 — диод

В режиме проверки электровзрывных цепей контакты 2 переключателя разомкнуты (ручка переключателя находится в транспортном положении). При нажатии на толкатель в катушке 1 генератора наводится ЭДС полярности обратной проводимости диода 7 , при этом напряжение на линейных зажимах 3 отсутствует. При возвратном движении толкателя полярность изменяется. Через электровзрывную цепь 4 (проводник, замыкающий линейные зажимы), светодиод 1 , ограничивающий резистор 6 , диод 7 протекает безопасный ток, вызывающий вспышку светодиода.
