Уже во время второй мировой войны немцами был сконструирован ряд артиллерийских систем облегченного типа, предназначенных для непосредственного сопровождения авиадесантных частей. Этими системами являются состоящие на вооружении германской армии легкие безоткатные орудия типа ДРП калибра 75 мм обр. 40 и калибра 105 мм обр. 40 и обр. 42,

Принцип устройства артиллерийских систем типа ДРП не представляет собою чего-либо нового (как известно, подобные системы были у нас). Он основан на том, что путем выпуска части пороховых газов через отверстие в затворе в направлении, обратном движению снаряда, достигается безоткатность орудия. В результате этого отпадает необходимость в противооткатных устройствах и достигается возможность получения весьма легкой системы.

75-мм легкое орудие обр. 40 , обозначаемое немцами 7,5 cm L. G. 40 (фиг. 5), имеет ствол, состоящий из трубы-моноблока и казенника, соединяемых при помощи сухарного замка. Казенник снабжен цапфами для крепления ствола на станке.

Затвор — горизонтальный клиновой, открывающийся вправо. В клине затвора имеется круглое отверстие, в котором помещается коробка ударного механизма. На задний конец цилиндрического корпуса коробки ударного механизма навинчивается сопло для выхода пороховых газов, поступающих через промежутки между внутренними стенками цилиндрического корпуса коробки и трубкой ударника.

Лафет 75- мм легкого орудия обр. 40, изготовленный в основном из легкого алюминиевого сплава, состоит из верхнего станка и нижнего станка с тремя ногами и колесным ходом. Колеса служат только для перевозки системы и при переходе в боевое положение снимаются.

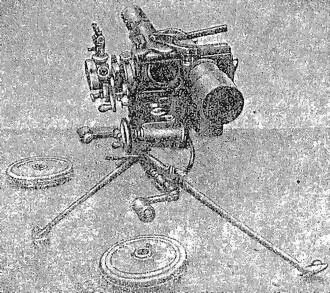

Фиг. 5. 75- мм легкое орудие обр. 40.

Верхний станок, представляющий собою отливку из легкого сплава, вращается на штыре нижнего станка, На верхнем станке собраны подъемный и поворотный механизмы. Червяк подъемного механизма сцепляется с сектором, укрепленным на казеннике ствола; червяк поворотного механизма находится в зацеплении с червячным колесом, неподвижно укрепленным на нижнем станке.

Интересной особенностью устройства лафета 75- мм легкого орудия обр. 40 является наличие специального механизма взаимного ограничения углов вертикальной и горизонтальной наводки, предназначаемого для обеспечения устойчивости системы при стрельбе. При круговом обстреле орудию может быть придан угол возвышения, не превышающий 20°. Если же угол горизонтальной наводки равен 60°, то орудию может быть придан угол возвышения до 42°.

Нижний станок лафета состоит из основания, трех ног и хода. Основание, имеющее цилиндрическую форму, служит опорой для верхнего станка. Ноги присоединены шарнирно к основанию и крепятся в боевом положении при помощи стопоров. При переходе в походное положение задние ноги соединяются вместе, а передняя нога поднимается и крепится к обойме ствола.

Ход состоит из трубчатой оси, в которой собрано торсионное подрессоривание, и двух дисковых колес, изготовленных из легкого сплава и снабженных сплошными резиновыми шинами.

Для сбрасывания с парашютом или для перевозки на волокушах на местности в зимних условиях система разбирается на две части — ствол и лафет. Разборку и сборку оружия производят силами орудийного расчета без применения специального инструмента.

Боекомплект к 75- мм легкому орудию состоит из унитарных патронов с осколочно-фугасными, кумулятивными и бронебойными снарядами. Применяемая в этих патронах гильза снабжена дном из пластмассы (с гнездом для капсюльной втулки). При выстреле дно гильзы вылетает и, таким образом, позволяет части пороховых газов выйти назад через сопло, укрепленное на клине затвора.

Кумулятивный снаряд (снаряд с полым зарядом) пробивает, согласно подлежащим проверке сведениям, броню толщиной около 50 мм .

Орудие имеет следующие основные данные:

Калибр 75 мм

Длина ствола с соплом 15,3 калибра

Длина трубы ствола 10 калибров

Вес снаряда:

осколочно-фугасного 5,7 кг

кумулятивного 4,6 кг

бронебойного 6,8 кг

Начальная скорость снаряда:

осколочно-фугасного 376 м/сек

кумулятивного 364 м/сек

Максимальная дальность снаряда:

осколочно-фугасного 8100 м

кумулятивного 6800 м

Вес боевого заряда (для кумулятивного снаряда) 1,19 кг
