По документальным данным установлено, что выбор немцами 105- мм калибра (а не какого-либо промежуточного между 77 и 105) был обусловлен, между прочим, и тем обстоятельством, что этот калибр выгоден для применения химических снарядов.

105-мм гаубица обр. 18 (фиг. 3) имеет ствол, состоящий из трубы-моноблока и казенника. Затвор — горизонтальный клиновой.

Лафет — с раздвижными станинами. Противооткатные устройства состоят из гидравлического тормоза отката веретенного типа с компенсатором и гидропневматического накатника. Подъемный механизм — секторного типа, поворотный механизм — винтовой. Имеется гидропневматический уравновешивающий механизм. Прицел гаубицы — качающийся, независимый от орудия и с полунезависимой линией прицеливания.

Выравнивающий механизм — приходящий к трем точкам опоры (боевая ось соединена со станком лафета при помощи продольного штыря).

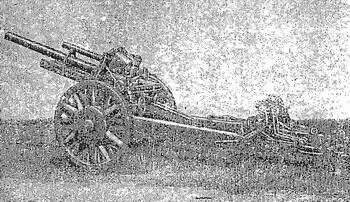

Фиг. 3. 105- мм гаубица обр. 18.

Система снабжена подрессориванием с листовой рессорой и независимой подвеской колес (качающиеся кривошипы). Колеса — металлические (из легкого сплава): для конной тяги — с упруго закрепленными (на резиновых прокладках) железными шинами, для механической тяги — со сплошными резиновыми шинами.

Боекомплект гаубицы состоит из выстрелов раздельного гильзового заряжания со снарядами: осколочно-фугасными, дымовыми, бронебойными, кумулятивного действия, зажигательными, осколочно-зажигательными и агитационными, а также снарядами для целеуказания.

Ниже приводятся тактико-технические данные гаубицы.

Ствол

Калибр 104,9 мм

Полная длина ствола 2941 мм (28 калибров)

Длина нарезной части 2382 мм

Число нарезов 32

Глубина нарезов 1,25 мм

Ширина нарезов (средняя) 6,1 мм

Ширина полей (средняя) 4,2 мм

Крутизна нарезов:

начальная 6° (29,89 калибра)

конечная 12° (14,78 калибра)

Длина каморы 212 мм

Объем каморы 2,2 дм³

Вес ствола с затвором 535 кг

Лафет и система в целом

Вертикальный обстрел –5° +42°

Горизонтальный обстрел 5°

Высота линии огня 1175 мм

Длина отката 1150 мм

Количество жидкости:

в тормозе отката 6,2 л

в компенсаторе 0,05 л

в накатнике 5,4 л

в уравновешивающем механизме 0,46 л (глицерин)

Начальное давление воздуха в накатнике (при 15'С) 55 кг/см²

Ширина хода 1520 мм

Диаметр колеса 1300 мм

Ширина шины:

для конной тяги 100 мм

для механической тяги 110 мм

Длина системы 5800 мм

Ширина системы при раздвинутых станинах 4700 мм

Клиренс 400 мм

Вес системы в боевом положении:

для конной тяги 1915 кг

для механической тяги 1985 кг

Вес системы в походном положении (для конной тяги) 2930 кг

Данные о балистике и боеприпасах

наибольшее давление пороховых газов 2300 кг/см²

Веса зарядов (из дигликолевого пороха):

№ 1 0,245 кг

№ 2 0,308 кг

№ 3 0,378 кг

№ 4 0,501 кг

№ 5 0,896 кг

№ 6 1,022 кг

Снаряд для целеуказания содержит дымообразователь, выбрасываемый при детонации дистанционного взрывателя и выделяющий при падении на землю синий дым, Вес снаряда 14,63 кг.

Задача повышения дальнобойности легкой полевой артиллерии не была решена немцами к началу войны с Советским Союзом: 105- мм гаубица обр. 18 имеет примерно такую же досягаемость, как и 77- мм пушка обр. 16 при стрельбе дальнобойным снарядом. Поэтому немцы в 1942 г. стали снабжать 105- мм легкую полевую гаубицу обр. 18 дульным тормозом (l. F. H. 18 М) и приняли для нее усиленный заряд и специальный дальнобойный снаряд. Таким путем удалось повысить досягаемость 105- мм гаубицы с 10 675 и до 12 300 м , т. е. на 15 %.
