Владимир Хохлов - Вооружение германской артиллерии

Калибр 77 мм

Длина ствола 23 калибра

Вес снаряда 6,85 кг

Начальная скорость 350 м/сек

Наибольшая дальность 5000 м

Вертикальный обстрел –10° +15°

Горизонтальный обстрел 7,5°

Высота линии огня 700 мм

Вес системы в боевом положении 650 кг

Это орудие ввиду заключения мира на фронте применено не было, а после окончания войны его производство было прекращено.

В начале второй мировой войны германская армия имела два образца пехотных орудий: 75- мм легкое пехотное орудие обр. 18 и 150- мм тяжелое пехотное орудие обр. 33. Эти орудия состоят и в настоящее время на вооружении германской армии;

75-мм легкое пехотное орудие обр. 18 (l. I. G. 18), первоначально называвшееся немцами легким минометом (leichter Minenwerfer 18), предназначается для уничтожения огневых точек и живой силы противника, находящейся как вне укрытий, так и за легкими укрытиями. При применении специальных снарядов кумулятивного действия (о которых подробнее будет сказано ниже в разделе «Новые образцы боеприпасов артиллерии») орудие используется также для борьбы с танками и бронеавтомобилями.

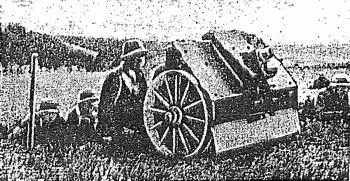

Фиг. 1. 75- мм легкое пехотное орудие обр. 18.

Орудие (фиг. 1) имеет следующую конструктивного особенность: у него нет обычного затвора, а роль затвора выполняется казенной связью салазок, в которой собраны все необходимые для производства выстрела механизмы. При повороте укрепленной на салазках рукоятки назад казенная часть ствола приподнимается над казенной связью салазок («открывание затвора») и происходит выбрасывание гильзы. При повороте рукоятки вперед казенная часть ствола опускается («закрывание затвора»).

Ствол орудия — моноблок, снабжен спереди двумя цапфами, входящими в гнезда салазок и служащими осью вращения при поднимании и опускании казенной части ствола для экстракции стреляной гильзы и заряжания.

Станок лафета орудия — одноярусный коробчатый. Противооткатные устройства состоят из гидравлического тормоза отката веретенного типа (с компенсатором) и гидропневматического накатника. Подъемный механизм — секторный. Горизонтальная наводка осуществляется путем перемещения станка лафета по боевой оси при помощи винтового поворотного механизма. Имеется пружинный уравновешивающий механизм.

Прицел — качающийся, независимый от орудия и с независимой линией прицеливания.

Ход системы состоит из подрессоренной боевой оси двутаврового сечения и двух деревянных колес с железными шинами. При переходе в боевое положение подрессориванне выключается.

Легкие пехотные орудия обр. 18, предназначенные для моторизованных частей (l. I. G. 18 Mot.), снабжены металлическими дисковыми колесами с пневматического шинами и подрессориванием с «качающимися кривошипами» [6] Кроме легкого пехотного груди» обр. 18, в германской армии имеется также легкое горно-пехотное орудие обр. 18 с такой же балистикой, но снабженное лафетом с раздвижными станинами. .

Основные данные легкого пехотного орудия обр. 18 следующие:

Калибр 75 мм

Длина ствола в калибрах 12

Вес осколочно-фугасного снаряда. 5,45 кг

Число зарядов 5

Вес полного заряда 71,5 г

Максимальное давление 1420 кг/см²

Начальная скорость 95 — 221 м/сек

Дальнобойность 3550 м

Скорострельность до 12 выстр./мин.

Вертикальный обстрел –10° +73°

Горизонтальный обстрел 11°

Высота линии огня 650 мм

Ширина хода1125 мм

Диаметр колеса 800 мм

Ширина шины 55 мм

Клиренс 250 мм

Вес в боевом положении 400 кг

Дульная энергия 13,6 т/м

Коэффициент использования металла 34 кгм/кг

Боекомплект 75- мм легкого пехотного орудия обр. 18 состоит из выстрелов с осколочно-фугасными гранатами и снарядами кумулятивного действия, Как было указано выше, применение снарядов кумулятивного действия позволило использовать это орудие (как и некоторые другие системы полевой артиллерии) для борьбы с танками и бронемашинами. Кумулятивный снаряд пробивает броню толщиною около 75 мм .

Приведенные данные показывают, что: германское 75- мм легкое пехотное орудие обр. 18 имеет малый вес, хорошую маневренность на поле боя и достаточную для пехотного орудия мощность. Малые габариты орудия облегчают его маскировку, Благодаря большому углу вертикального обстрела и наличию пяти зарядов система имеет хорошую «гибкость траекторий».
