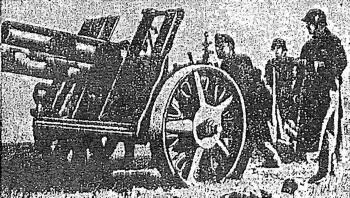

Фиг. 2. 150- мм тяжелое пехотное орудие обр. 33.

150-мм тяжелое пехотное орудие обр. 33 (s. I. G. 33) предназначается для борьбы (в боевых порядках пехоты) с такими целями, против которых действие легких пехотных орудий недостаточно.

Орудие (фиг. 2) имеет ствол, состоящий из трубы-моноблока и казенника. Затвор — горизонтальный клиновой. Для облегчения заряжания орудия при больших углах возвышения применяется специальный зарядный лоток, укрепляемый на казеннике.

Лафет орудий имеет одноярусный коробчатый станок, снабженный постоянным сошником для твердого грунта и съемным сошником для мягкого грунта. Подъемный механизм — секторный, поворотный. механизм «реечный» (с передвижением станка по боевой оси). Имеется пружинный уравновешивающий механизм толкающего типа.

Прицел орудия — качающийся, независимый от орудия и с полунезависимой линией прицеливания.

Система снабжается подрессориванием с листовой рессорой (вариант «A») или торсионным подрессориванием (вариант «B»). Металлические колеса изготовлены из легкого сплава и снабжены упруго закрепленными (на резиновых прокладках) металлическими шинами. Орудия, предназначенные для передвижения средствами механической тяги, снабжаются колесами со сплошными резиновыми шинами.

Основные данные 150- мм тяжелого пехотного орудия обр. 33 следующие:

Калибр 149,1 мм

Длина ствола в калибрах 11

Вес фугасного снаряда 38 кг

Число зарядов 6

Вес полного заряда 618 г

Максимальное давление 1750 кг/см²

Начальная скорость 240 м/сек

Дальнобойность 4700 м

Скорострельность 3–4 выстр./мин.

Вертикальный обстрел –4° +75°

Горизонтальный обстрел 10°

Высота линии огня 1080 мм

Ширина хода 1650 мм

Диаметр колеса 1100 мм

Ширина шины 160 мм

Клиренс 400 мм

Вес в боевом положении 1800 кг

Дульная энергия 112 т/м

Коэффициент использования металла 62 кгм/кг

Боекомплект 150- мм тяжелого пехотного орудия обр. 33 состоит из выстрелов раздельного гильзового заряжания с фугасными, дымовыми, кумулятивными и зажигательными снарядами. Кумулятивный снаряд пробивает броню толщиной ~160 мм . Кроме того, недавно в боекомплект орудия введена надкалиберная мина весом около 90 кг (дальность стрельбы около 1000 м ).

150- мм тяжелое пехотное орудие, как видно из приведенных данных, обладает мощным снарядом. Основным и существенным недостатком системы является ее большой вес в боевом положении, а вследствие этого — ограниченная маневренность ее на поле боя.

В 1942 г. немцы установили 150- мм тяжелое пехотное орудие на самоходную установку. Данные самоходной системы приведены ниже в разделе «Самоходная артиллерия».

Основными (новейшими) орудиями легкой полевой и горной артиллерии, состоявшими на вооружении германской армии в конце 1918 г., были:

77- мм полевая пушка обр. 16 (F. K. 16),

105- мм легкая полевая гаубица обр. 16 (l. F. Н.16),

75- мм горная пушка о6р. 15 (Geb. K.15).

Эти системы используются в германской армии и во время текущей мировой войны, но лишь в качестве вспомогательных или, вернее, дополнительных к основным. В частности, 77- мм полевая пушка обр. 16 была переделана немцами под калибр 75 мм и используется под названием пушки обр. 16 n.A. (neuer Art — нового образца).

К началу войны с Советским Союзом основными в германской легкой полевой и горной артиллерии были (и в настоящее время являются) системы, разработанные после первой мировой войны, а именно:

105- мм легкая полевая гаубица обр. 18 (l. F. H.18),

75- мм горное орудие обр. 36 (Geb. G. 36),

105- мм горная гаубица обр. 40 (10,5 cm Geb. H. 40).

Наиболее распространенным и широко применяемым в германской армии орудием является 105- мм легкая полевая гаубица обр. 18, состоящая на вооружении артиллерийских полков пехотных, моторизованных и танковых дивизий.

Основные требования, которые на основания опыта первой мировой войны предъявлялись немцами к легким полевым (дивизионным) орудиям, сводились к увеличению дальнобойности и повышению эффективности отдельного выстрела при сохранении достаточной подвижности. Для решения этой задачи немцы пошли по пути замены 77- мм пушки обр. 16 и 105- мм легкой полевой гаубицы обр. 16 единым легким дивизионным орудием — 105- мм легкой полевой гаубицей обр. 18.
