Вертикальный обстрел -15° +42° и -15° +20°

Горизонтальный обстрел Соответственно 60° и 360°

Вес ствола 114 кг

Вес системы в боевом положении 145 кг

105-мм легкое орудие обр. 40 (10,5 cm L. G. 40) [7] Старый индекс: L. G. 2-Kp. представляет собою систему типа ДРП производства фирмы Крупп, предназначенную для воздушно-десантных частей. Для сбрасывания с парашютами орудие разделяется на четыре части. Общий вид орудия показан на фиг. 6.

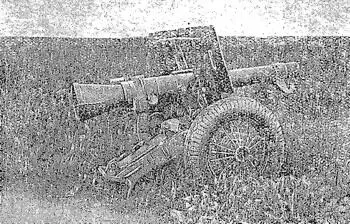

Фиг 6 105 мм легкое орудие обр 40 Ствол орудия состоит из трубымоноблока - фото 6

Фиг. 6. 105- мм легкое орудие обр. 40.

Ствол орудия состоит из трубы-моноблока и казенника. Снизу на дульной части трубы ствола имеется шворневая лапа для перевозки системы. Казенник снабжен цапфами для крепления ствола на лафете; снизу на казеннике укреплен сектор подъемного механизма.

Затвор орудий имеет оригинальное устройство и может 6ыть назван «качающимся клиновым затвором». Открывание и закрывание затвора осуществляется путем поворота клина затвора вокруг продольной оси (параллельной оси канала ствола), соединяющей клин с приливом казенника. Для выхода пороховых газов в клине затвора имеется круглое отверстие и на его задней стороне укреплено сопло. Ударный механизм крепится на верхней стороне казенника, причем для прохода бойка ударника имеется отверстие в стенке казенной части ствола.

Лафет 105- мм легкого орудия обр. 40 состоит из верхнего и нижнего станков, колесного хода и щитового прикрытия. Механизмы наведения собраны на верхнем станке. Подъемный механизм — секторный. Поворотный механизм состоит из укрепленного на верхнем станке червяка и находящегося в зацеплении с ним червячного сектора, неподвижно закрепленного на нижнем станке.

Нижний станок — одноярусный коробчатый. Ход — подрессоренный с независимой «параллелограмной» подвеской колес (типа Бофорс).

Щит укреплен на верхнем станке и при горизонтальной наводке вращается вместе с ним.

При переходе в походное положение орудию придется максимальный угол возвышения, и сопло крепится к хоботовой части нижнего станка.

В боекомплекте орудия имеются выстрелы со снарядом кумулятивного действия обр. 39 для борьбы с танками на дальностях до 1500 м и с гаубичной гранатой обр. 41 для стрельбы по живым целям. В случае необходимости можно вести стрельбу по живым целям и снарядами обр. 39. Выстрелы, сброшенные с самолета, являются пригодными, если на них не обнаружено никаких повреждений.

В применяемой для этих выстрелов гильзе (в связи с указанным выше расположением ударного механизма) капсюльная втулка помещается в боковой стенке гильзы, близ ее фланца. При выстреле изготовленное из пластмассы дно гильзы вылетает и дает возможность части пороховых газов выйти назад через сопло, укрепленное на клине затвора.

Основные данные пушки

Калибр 105 мм

Длина ствола (с казенником и соплом) 1902 мм

Длина нарезной части 798 мм

Начальная крутизна нарезов 10° 19′

Крутизна нарезов у дула 15°

Вес снаряда обр. 39 11,75 кг

Вес гранаты обр. 41 14,8 кг

Вес заряда 2,98 кг

Давление пороховых газов 1850 кг/см²

Начальная скорость снаряда обр. 39 380 м/сек

Начальная скорость гранаты обр. 41 335 м/сек

Вертикальный обстрел –15° +40°

Горизонтальный обстрел 80°

Наибольшая дальность стрельбы гранатой обр. 41 6000 м

Нормальная длина каморы для гранаты обр. 41 481 мм

Нормальный объем каморы для гранаты обр. 41 5,4 дм³

Вес в боевом положении 388 кг

В немецких таблицах стрельбы для этого орудия (H. Dv. 119/161 A) приводится схема опасной зоны при стрельбе (фиг. 7). Одновременно указывается, что участок позади сопла является опасным на расстоянии несколько сот метров вследствие отбрасывания камней вылетающими газами. Орудийному расчету рекомендуется при стрельбе закрывать уши ватой.

105-мм легкое орудие обр. 42 [8] Старый индекс L. G. 2. Rh. (10,5 cm L. G. 42) представляет собой реактивную систему фирмы Рейнметалл. Длина ствола орудия вместе с соплом и казенником ориентировочно равна 17–18 калибрам; высота линии огня — около 1 м .

В походном положении ствол орудия (со стoроны сопла) крепится к станинам лафета трубчатого сечения. Спереди он скрепляется стяжкой со станком лафета.

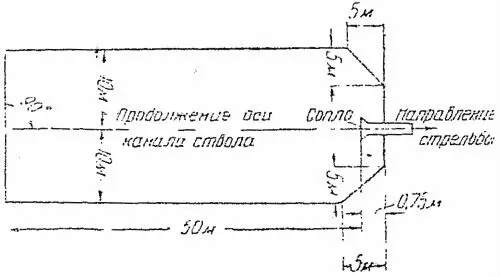

Фиг 7 Схема опасной зоны при стрельбе из 105 мм легкого орудия обр 40 - фото 7

Фиг. 7 Схема опасной зоны при стрельбе из 105- мм легкого орудия обр. 40.
