Орудие имеет двойной щит и колесный ход с резиновой ошиновкой.
В зимних условиях орудие можно перевозить на санях в разобранном виде. Разборка и сборка осуществляются орудийным расчетом.
На фиг. 8 показана реактивная система, установленная на санях, а на фиг. 9 — на специальных лыжах.
Основными преимуществами систем типа ДРП является простота конструкции и легкий вес, который в 2–4 раза меньше, чем у обычных систем, имеющих такую же дульную энергию. Однако наряду с этими положительными сторонами системы ДРП обладают рядом недостатков. Из них следует упомянуть: наличие опасной зоны позади сопла, в связи с чем требуются специальные меры предосторожности; демаскирующее действие пороховых газов, выходящих из сопла; сильный звук выстрела, вследствие которого требуется принятие специальных мер для: предохранения ушей орудийного расчета; низкий коэффициент использования заряда, ведущий к увеличению веса боеприпасов и к повышению расхода пороха.

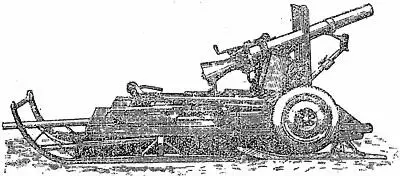

Фиг. 8. 105- мм легкое орудие обр. 42 на санях.

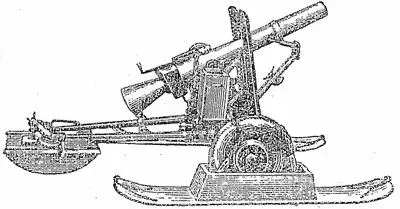

Фиг. 9. 105- мм легкое орудие обр. 42 на лыжах.
4. Тяжелая артиллерия
К концу первой мировой войны основными орудиями германской тяжелой артиллерии были:
105- мм пушка обр. 17 (10 cm K. 17),
150- мм пушка обр. 16 (15 cm K. 16),
150- мм удлиненная тяжелая полевая гаубица обр. 13 (lg. s. F. H. 13),
211- мм удлиненная мортира (lg. 21 cm Mrs.)
Кроме этих орудий, имелись 283- мм гаубицы, 305- мм и 420- мм мортиры и некоторые другие тяжелые системы.
По Версальскому договору Германии было разрешено иметь только 22 тяжелых орудия (для вооружения крепости Кенигсберг), однако то обстоятельство, что перечисленные системы состоят на вооружении в германской артиллерии и в настоящее время (в качестве орудий, дополнительных к основным), показывает, что Германия удалось сохранить материальную часть тяжелой артиллерии в значительно большем количестве.
Основными орудиями германской тяжелой артиллерии к началу войны с Советским Союзом были следующие системы, разработанные после войны 1914–1918 гг.:
105- мм тяжелая пушка обр. 18 (s. 10 cm K. 18),
150- мм пушки обр. 18 и 39 (15 cm K. 18 u. 39),
150- мм тяжелая полевая гаубица обр. 18 (s. F. Н. 18),
211- мм мортира обр. 18 (21 cm Mrs. 18).
Эти системы состоят на вооружении германской армии и в настоящее время.
Кроме перечисленных систем, в германской армии используется ряд других тяжелых пушек и гаубиц как собственно германских, так и принадлежавших оккупированным Германией странам (305- мм мортира Шкода, 420- мм мортиры, 615- мм мортиры и др.). Данные об этих системах приведены в приложении I.
Сравнительные данные основных орудий германской тяжелом артиллерии 1918 г. и периода 1941 — 43 гг. приведены в табл. 5 и 6. Эти данные показывают, что новые орудия германской тяжелой артиллерии имеют по сравнению со старыми большую дальнобойность и большой угол горизонтального обстрела, причем они тяжелее старых систем не только по абсолютному, но также и по относительному весу, характеризуемому коэфициентом использования металла.
Таблица 5
Характеристики |
105- мм пушка обр. 17 |
105- мм тяжелая пушка обр. 18 |
150- мм пушка обр. 16 |
150- мм пушка обр. 18 |
150- мм пушка обр. 39 |
Калибр, мм |
105,2 |
105 |
149,3 |
149 |
149,1 |
Длина ствола в калибрах |
45 |
52 |
43 |
55 |
55 |
Вес снаряда, кг |
18,5 |
15,14 |
51,4 |
43,0 |
43,0 |
Число зарядов |
3 |
3 |
3 |
3 |
3 |
Вес полного заряда, кг |
2,4 |
5,785 |
13,0 |
19,3 |
17,65 |
Максимальное давление, кг/см² |
– |
2650 |
2950 |
2900 |
2850 |
Начальная скорость, м/сек |
698 |
835 |
757 |
865 |
865 |
Дальнобойность, м |
15775 |
19075 |
22000 |
24725 |
24725 |
Вертикальный обстрел |
0° +45° |
0° +45° |
— 3° +42° |
— 2° +43° |
— 4° +45° |
Горизонтальный обстрел |
6° |
60° |
8° |
12° |
60° |
Высота линии огня, мм |
1386 |
1445/1480¹ |
1900 |
– |
– |
Вес системы в боевом положении, кг |
3200 |
5642/5472 |
10870 |
12930 |
12400 |
Вес системы в походном положении, кг |
2 повозки весом 3 т каждая |
6434 2 повозки весом 4 т каждая |
2 повозки весом 8 т каждая |
2 повозки весом 9,7 т каждая |
2 повозки весом 9,1 т каждая |
Дульная энергия, т/м |
458 |
542 |
1500 |
1640 |
1610 |
Коэфициент использования металла системы, кгм/кг |
143 |
96/99 |
138 |
127 |
132 |
¹ Здесь и ниже данные в числителе относятся к пушке механической тяги, в знаменателе — к пушке конной тяги.
